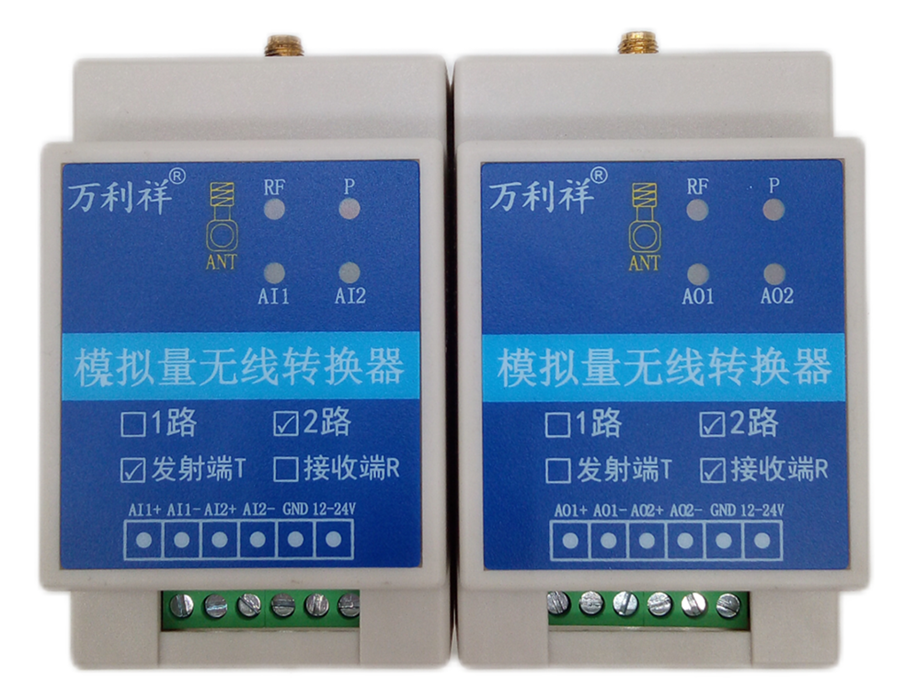

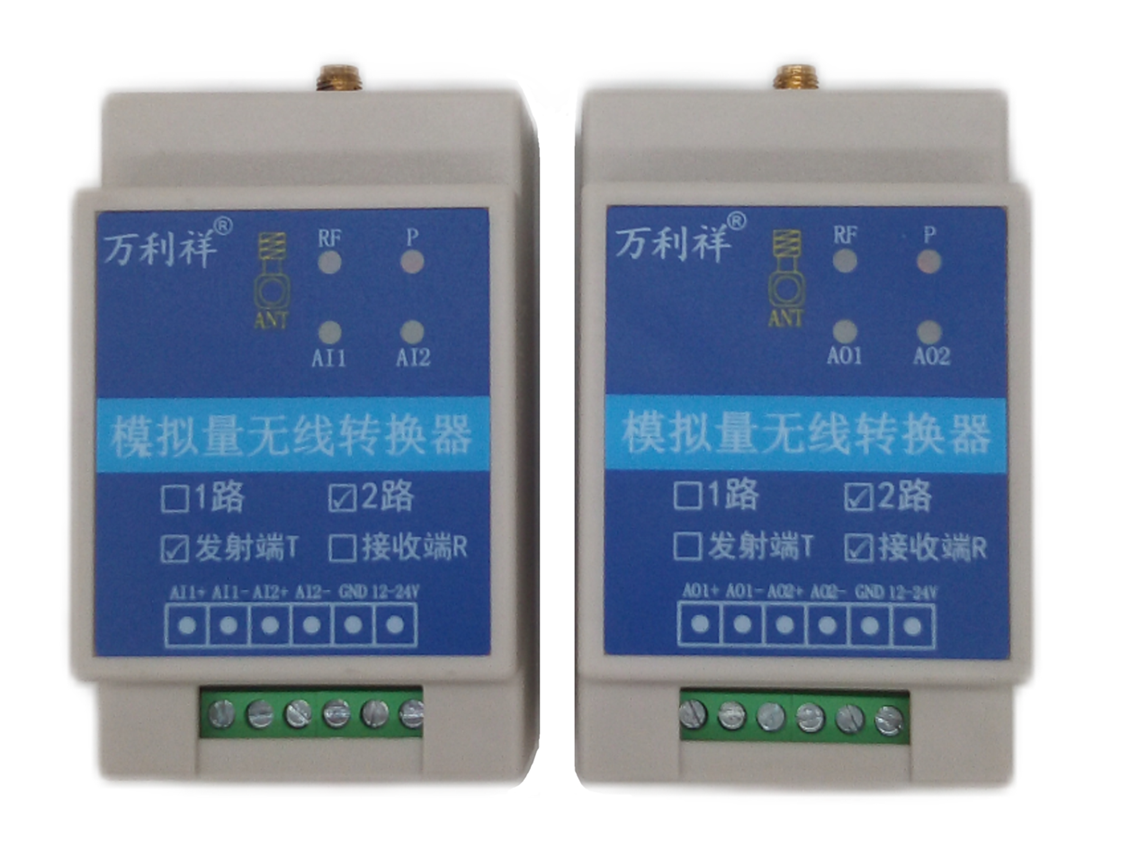

一、模拟量无线转换器介绍

模拟量无线转换器是一种模拟量信号与无线电相互转换的设备，分为发射机和接收机，成对使用；发射机将现场 4~20mA/0~10V等模拟量信号转换为无线电信号传输至远端，远端接收机再把无线信号还原为发射机对应通道的模拟量信号。无线传输采用 Lora方式，通信距离最远可达5000米，可广泛应用于现场需要模拟量信号远距离传输的场合。

二、模拟量无线转换器参数说明

电流模拟量：4-20mA                         电压模拟量：0-10V

AD精度：16 bit                                   DA精度：12 bit

输入电阻：24Ω            最大负载：600Ω

数据更新：2S                               通信距离：5000m

通信方式：Lora           通信信道：112

接口类型: 工业接线端子      接口标准：两线式，三线式，四线式

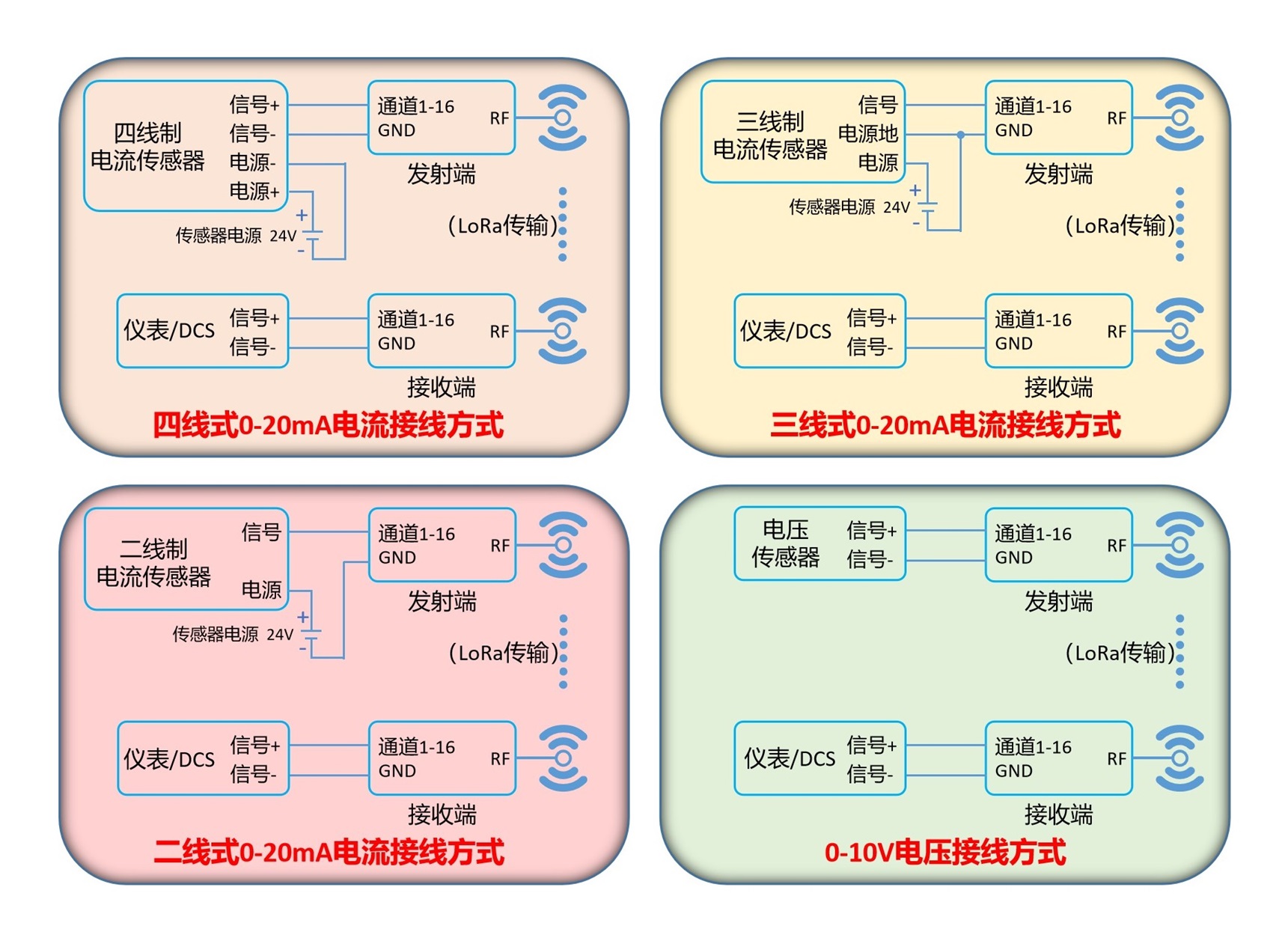

三、模拟量无线转换器接线示意图

 接线图：

指示灯说明：

供电指示灯：模拟量无线转换器接入电源时，供电指示灯会常亮，闪烁或不亮均不正常。

无线指示灯：设备发射无线信号以及接收到无线信号，无线指示灯会闪烁一下，无发射和接收信号则常灭。

模拟量指示灯：没有模拟量4-20mA/0-10V输入或者输出时，模拟量指示灯为常灭状态，当通道有模拟量输入或者输出时，通道的指示灯常亮。

四、模拟量无线转换器使用场景

（1）、做模拟量延长使用

发射器对4-20mA/0-10V模拟量传感器、模拟量控制器等信号进行采集、转换为无线信号发射到远端，远端接收器把接收到的无线信号还原为对应的模拟量信号。

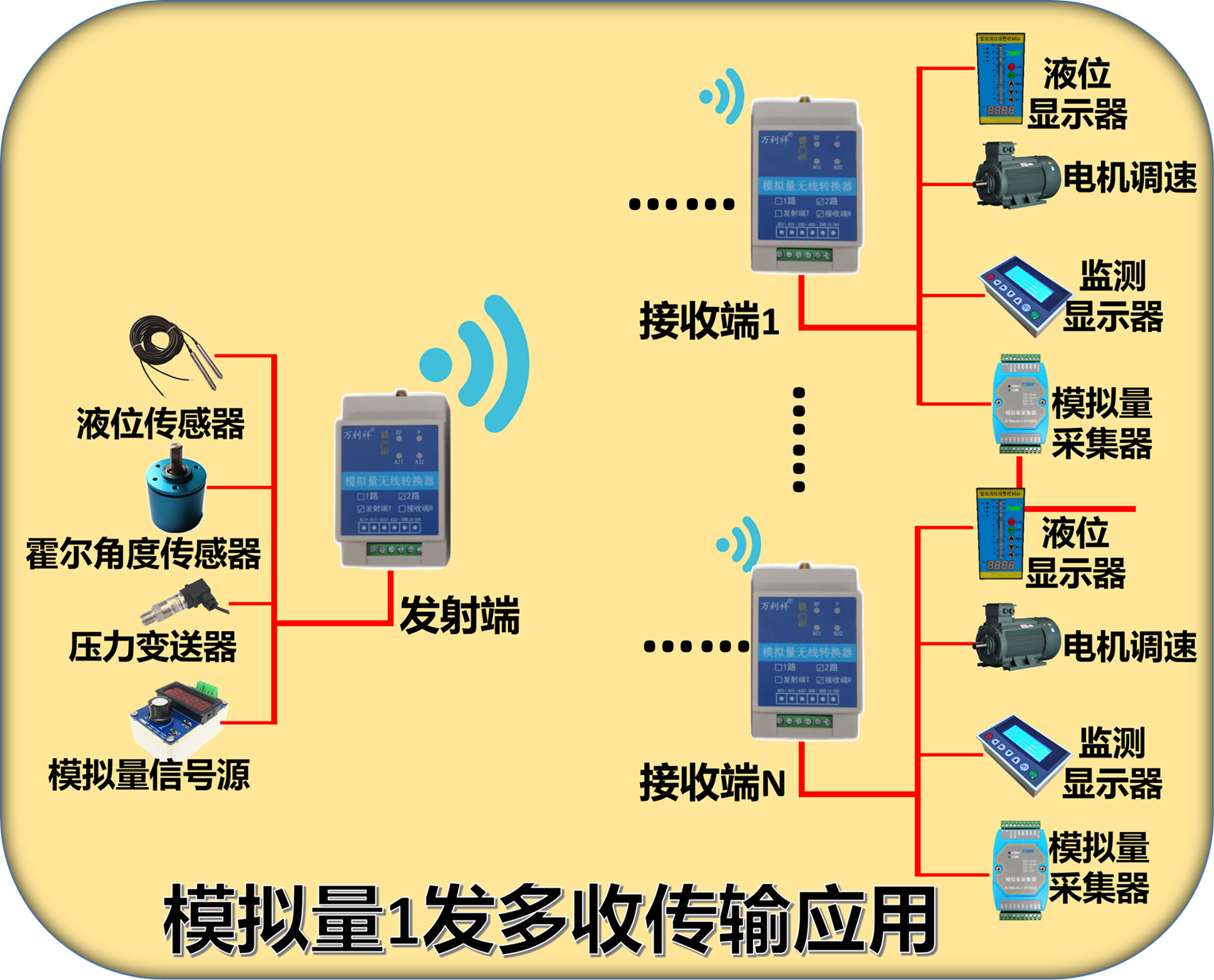

（2）、一发多收使用

一个发射器在距离范围内给多个接收器同时发信号，多个接收器都能收到相同的模拟量信号。

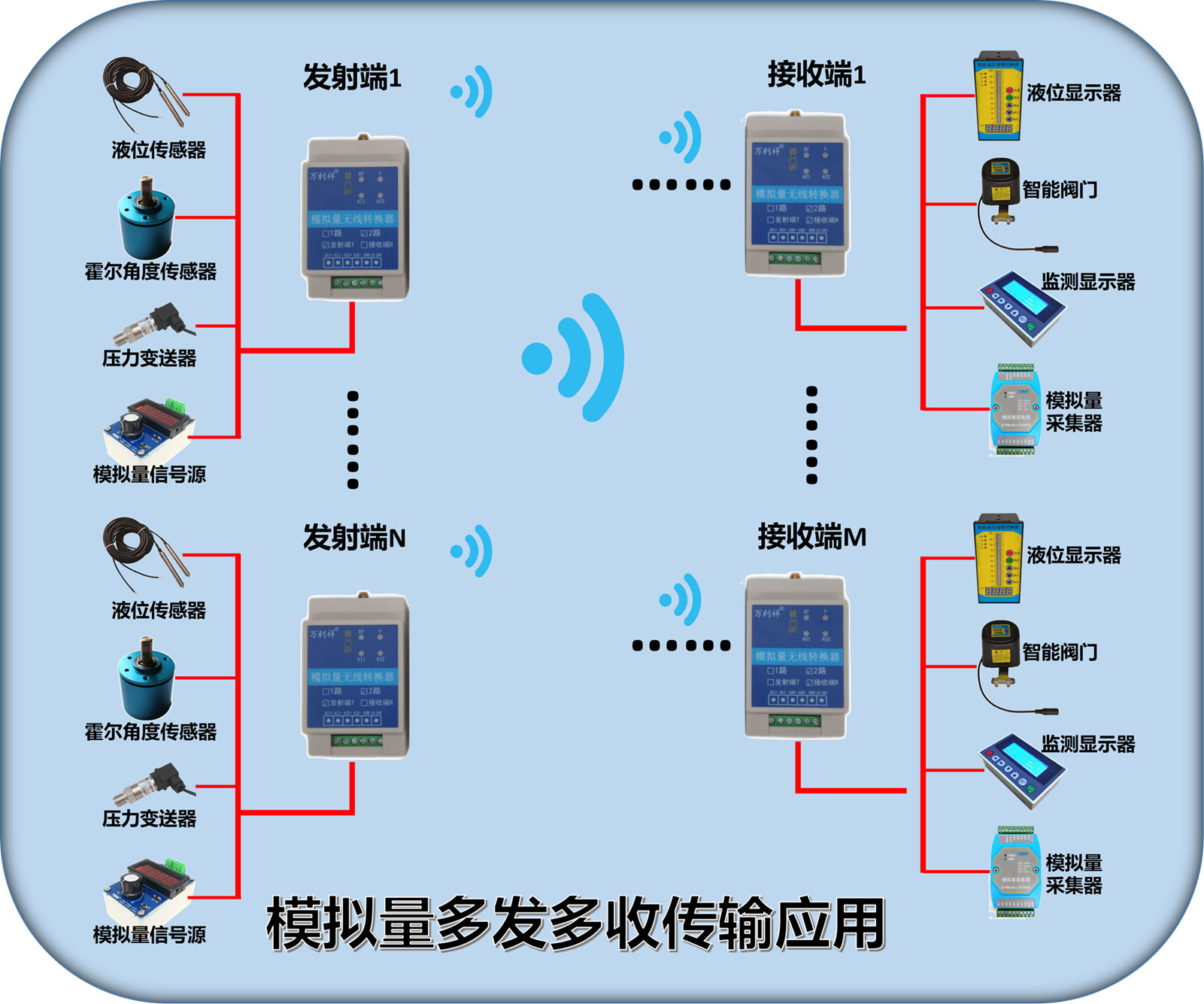

（3）、同一区域多发射器多接收器同时使用

同一区域多发射器多接收器同时使用时，同一发射器和接收器使用同一个信道，可以用不同的信道可以将之区分开来，设备最多可以设置112个信道。
