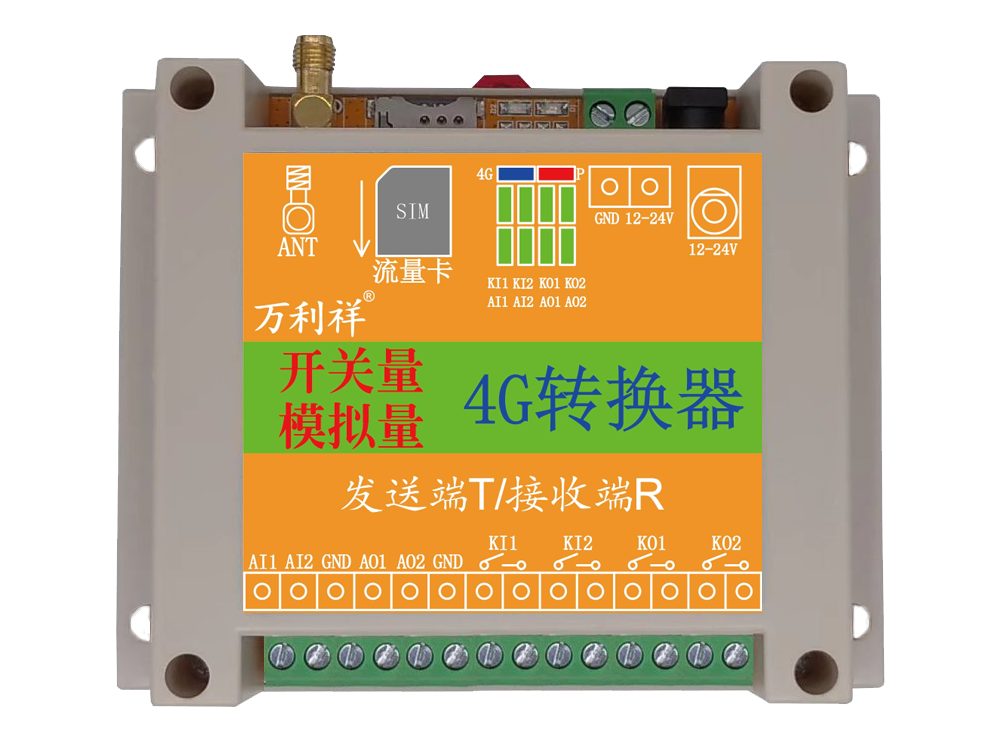

一、模拟量+开关量4G转换器介绍

模拟量+开关量4G转换器是一种将模拟量信号+开关量信号通过4G无线方式传输到远端的设备，分为发射机和接收机，成对使用；发射机将现场 4~20mA/0~10V等模拟量信号+无源开关量信号通过4G网络上传至服务器；远端接收机通过4G网络与服务器交互，把数据还原为对应发射机通道的模拟量信号与开关信号。无线传输采用 4G联网方式，只要能上网的地方，就可以使用，不限距离，可广泛应用于现场需要模拟量信号+开关量信号远距离传输的场合。

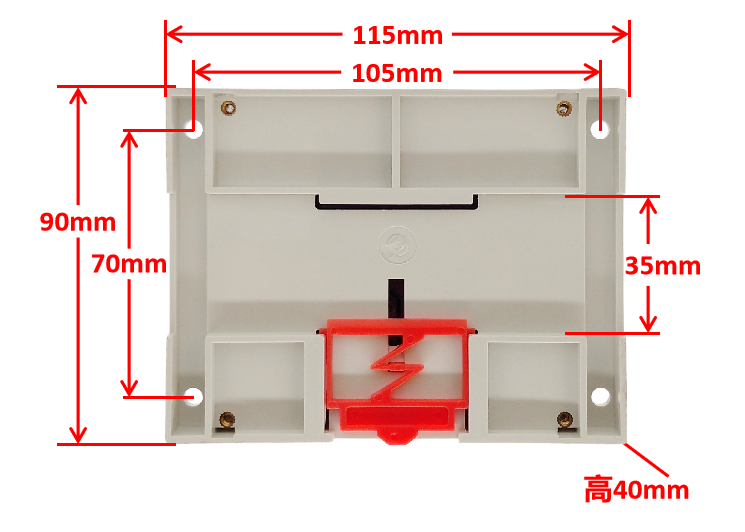

二、模拟量+开关量4G转换器参数说明

电流模拟量：4-20mA                                                          电压模拟量：0-10V

AD精度：15 bit                                                                    DA精度：12 bit

输入电阻：24Ω                        最大负载：600Ω

数据更新：2S                            通信距离：4G不限距离

通信方式：4G                       SIM卡：中国移动、联通、电信三网通用

接口类型: 工业接线端子                 接口标准：两线式，三线式，四线式

开关量输入：无源接触点（短接）或TTL电平               开关量输出：默认常开或定制常闭

输出方式：继电器输出                                                      输出负载：10A-250VAC、10A-125VAC、10A-30VDC、10A-28VDC

三、产品使用接线说明

3.1 单向传输

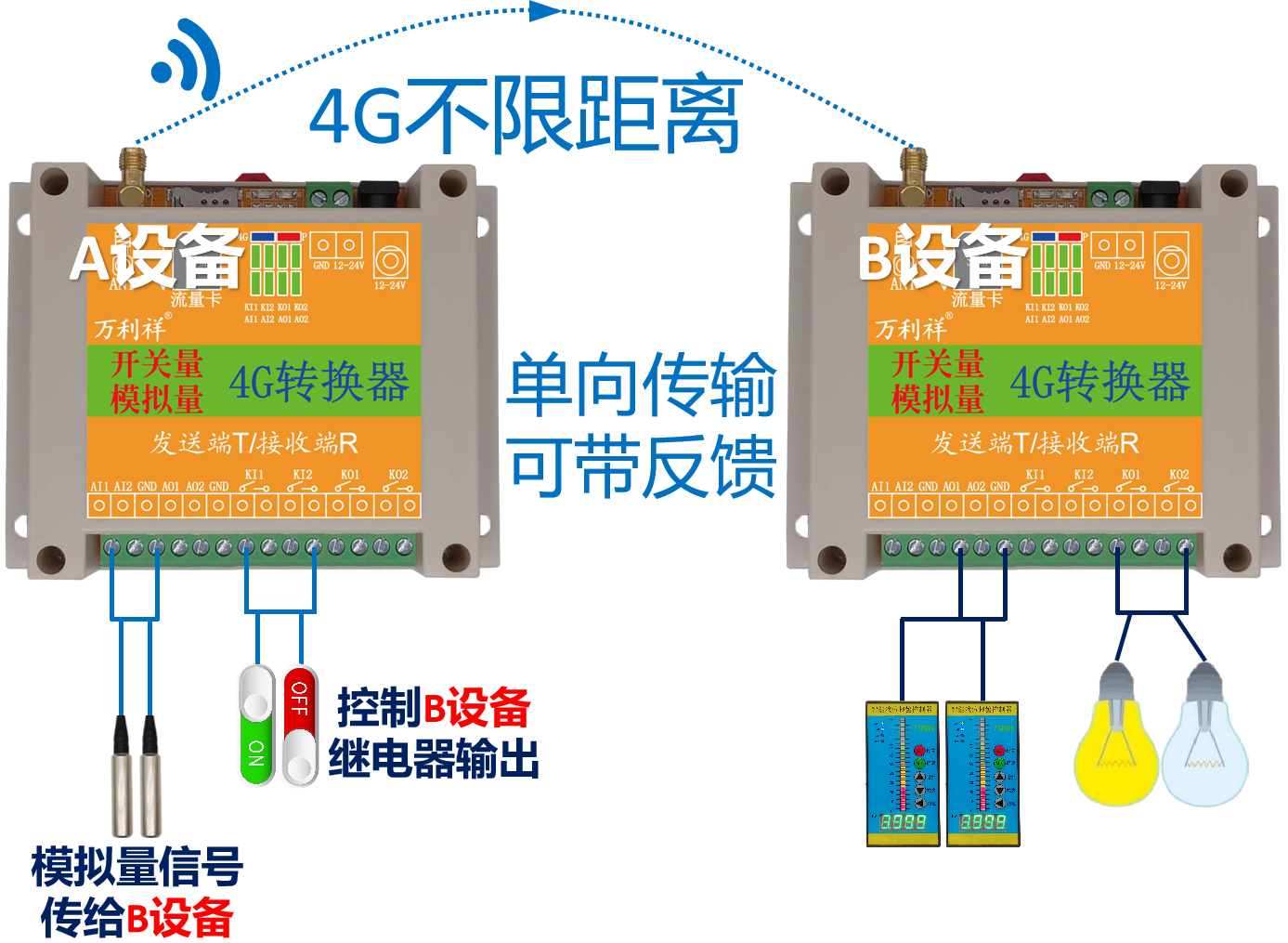

 模拟量+开关量信号由A端设备传到B端设备

3.2 双向传输

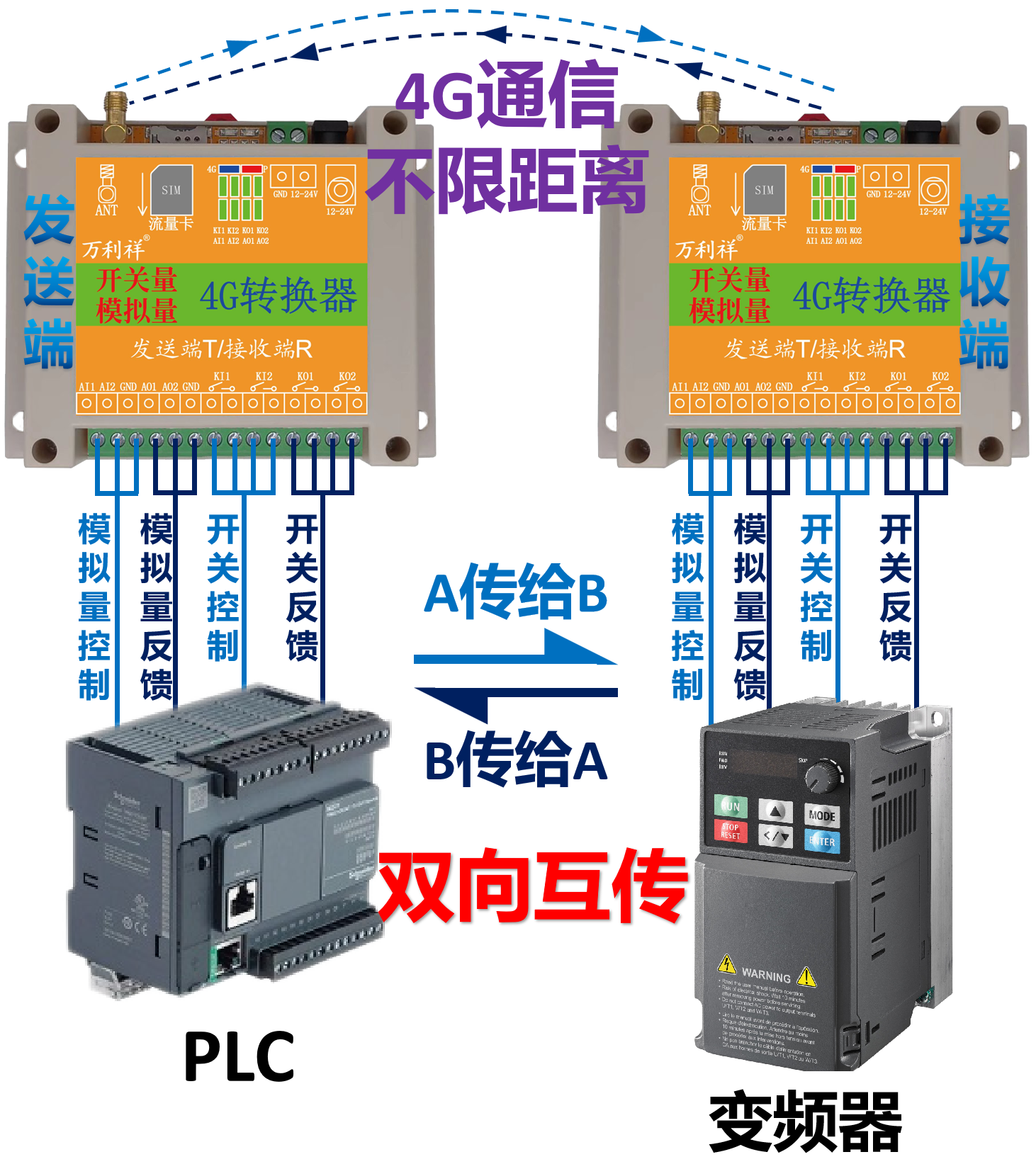

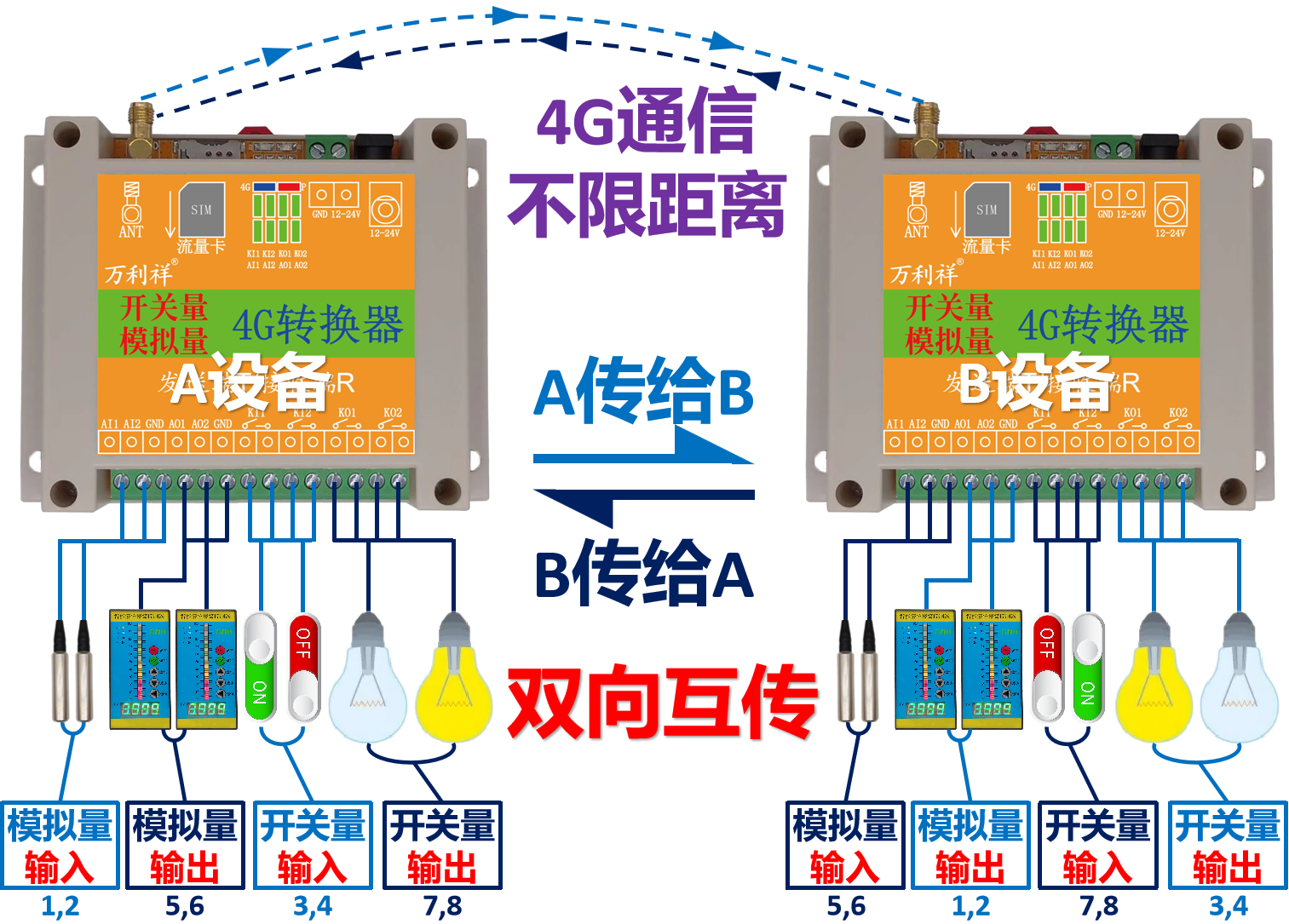

 模拟量+开关量信号可由A端设备传到B端设备，也可以在B端设备传给A端设备，双向互传。

四、模拟量+开关量4G转换器操作步骤

本设备可以采用12V-24V范围的直流电源供电，电流1A以上。VCC端口接电源正极，GND端口接电源负极。

供电指示灯P：开关量4G无线转换器接通电源时，供电指示灯会常亮，颜色为红色，闪烁或不亮均不正常。

4G网络指示灯：设备正常4G联网并且已经接入服务器，指示灯常亮，颜色为蓝色，不亮或者缓慢闪烁时，表示没有正确插入手机卡或者手机卡无流量，无法正常接入服务器。

（1）、接入天线，把天线垂直地面放置在适当高度。

（2）、插入4G卡，流量卡或者日常用的手机卡都可以使用。

注意：物联网流量卡插入会自动绑定这台设备，不能再拔出来插入其它的设备，如果再插入其它设备，接通电源时物联网流量卡会自动注销卡号，不能再次使用。

（3）、接通设备电源，观察供电指示灯P是否正常。

（4）、等待设备联网接入服务器，大概需要十几秒钟，4G网络指示灯常亮即表示设备接入服务器开始正常工作。

（5）、发射机接入模拟量信号和开关量信号，即可进行信号传输。

五、模拟量+开关量4G转换器使用场景举例

应用举例：变频器远程监控与控制

模拟量双向‌：远程发送4-20mA频率设定信号（控制转速），同时接收反馈的实际运行频率信号。

‌开关量双向‌：发送“启动/停止”指令，接收“运行/故障/准备就绪”状态信号，实现全流程可视化监控 。

适用于供水泵站、风机系统等连续调节场景。
