一、开关量无线转换器介绍

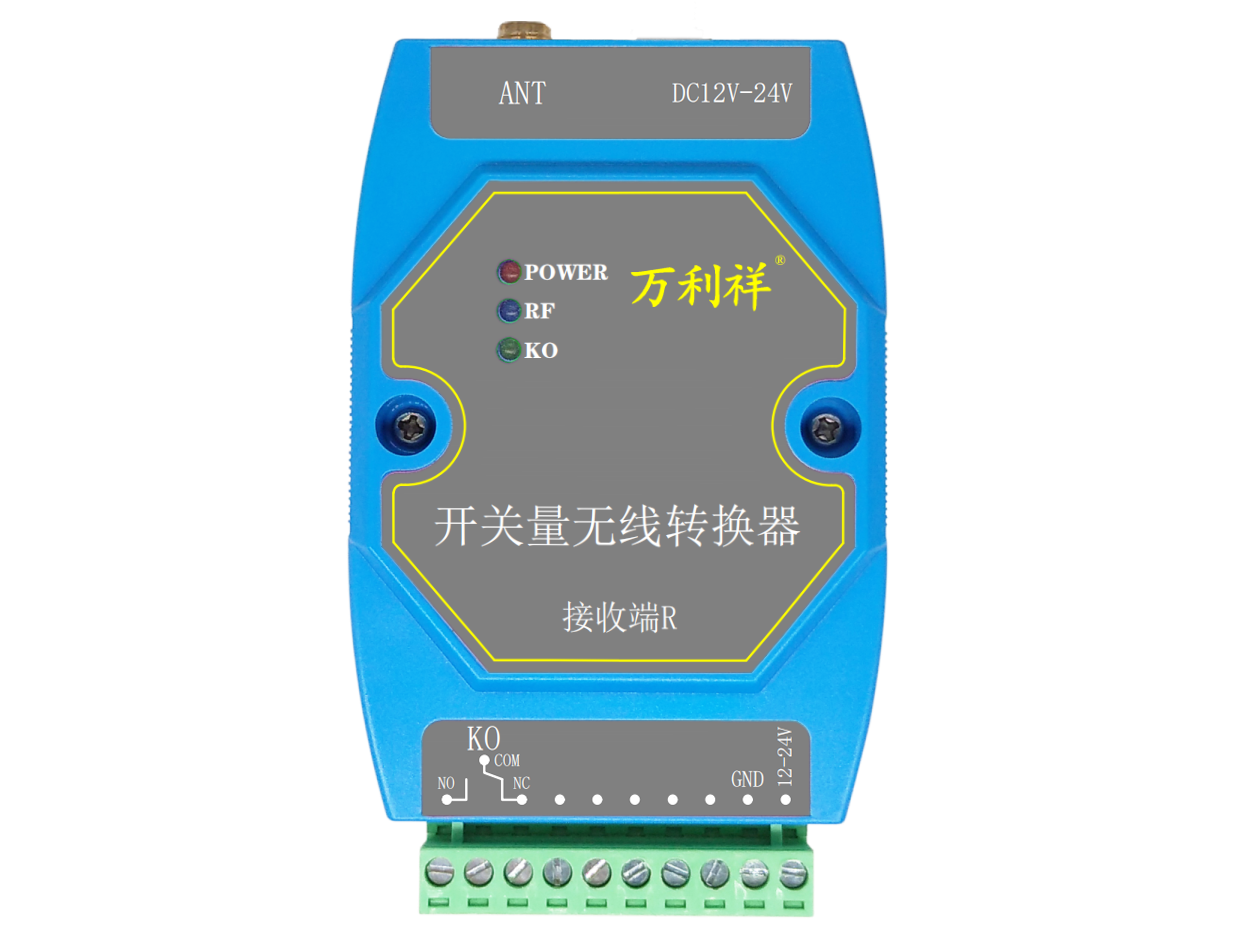

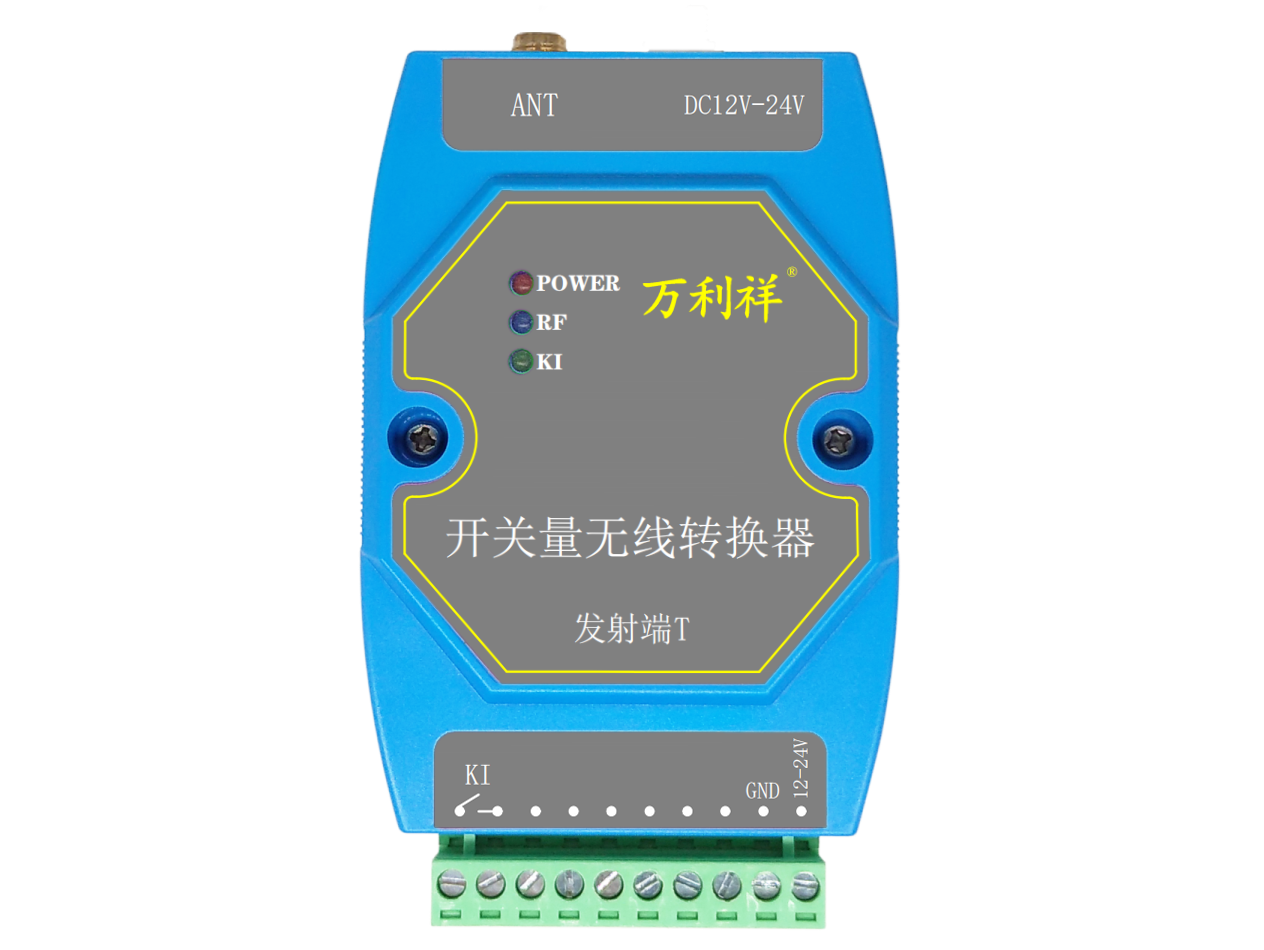

开关量无线转换器是一种“现场开关信号采集---无线信号传输---远端继电器开关状态还原输出”的远距离透明传输设备，分为发射机和接收机，成对使用；发射机将现场的开关信号采集处理，并通过LORA无线的方式传输；远端接收机收到信号后，把数据还原为对应发射机通道的开关状态。无线传输采用LORA扩频方式，信号稳定、抗干扰，可广泛应用于现场需要开关信号远距离传输的场合。

二、开关量无线转换器参数说明

工作模式：常开或常闭          输　　入：无源接触点（短接）或TTL电平

输　　出：默认常开或定制常闭       开关方向：正向/反向/双向（可选）

通信方式：LORA                                                通信频率：433MHz

接口类型：工业接线端子           路    数：1-4路（可选）

继电器输出接口：10A-250VAC、10A-125VAC、10A-30VDC、10A-28VDC

三、产品接线与应用说明

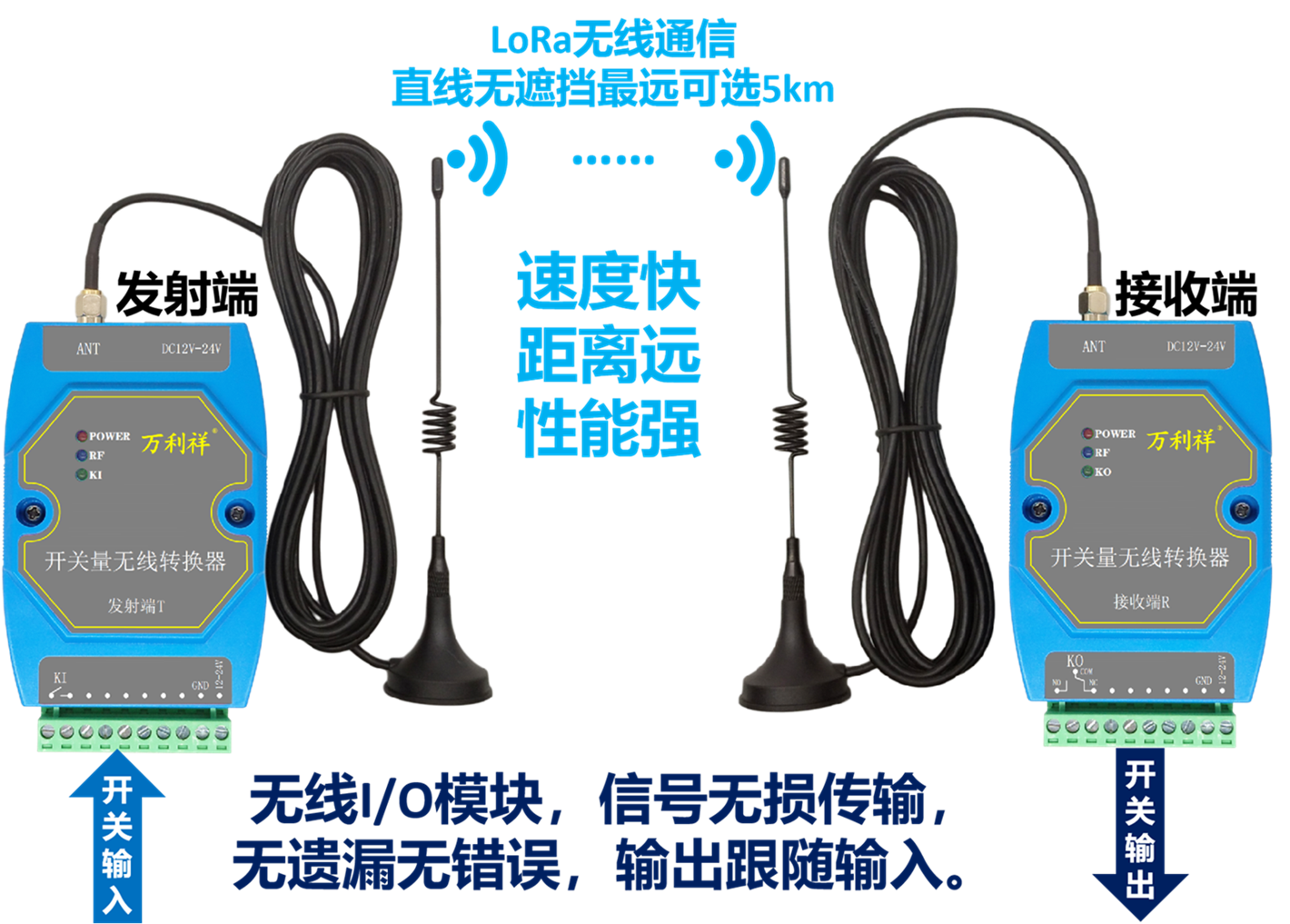

3.1 无线通信

设备采用LORA无线扩频技术，无线远程通信，免资费免布线。信号稳定抗干扰，穿透力强、传输距离远。多种传输距离可选。

3.2 开关触发方式

本套无线开关设备内部采用高电平检测，支持无源开关触发、DC5V/DC9V/DC12V/DC24V触发。发射端触发后，接收端继电器就会闭合。

其他功能可根据需求定制。

3.2.1 无源开关触发

3.2.2 电压信号触发

3.2.3 支持PNP型传感器
