一、开关量4G无线转换器介绍

开关量4G无线转换器是一种“现场开关信号采集---网络服务器---远端继电器开关状态还原输出”的远距离透明传输设备，分为发射机和接收机，成对使用；发射机将现场的开关信号采集处理，并通过4G网络上传至服务器；远端接收机通过4G网络与服务器交互，把数据还原为对应发射机通道的开关状态。无线传输采用4G联网方式，只要能上网的地方，就可以使用，不限距离，可广泛应用于现场需要开关信号远距离传输的场合。

二、开关量4G无线转换器参数说明

工作模式：常开或常闭          输　　入：无源接触点（短接）或TTL电平

输　　出：默认常开或定制常闭       开关方向：正向/反向/双向（可选）

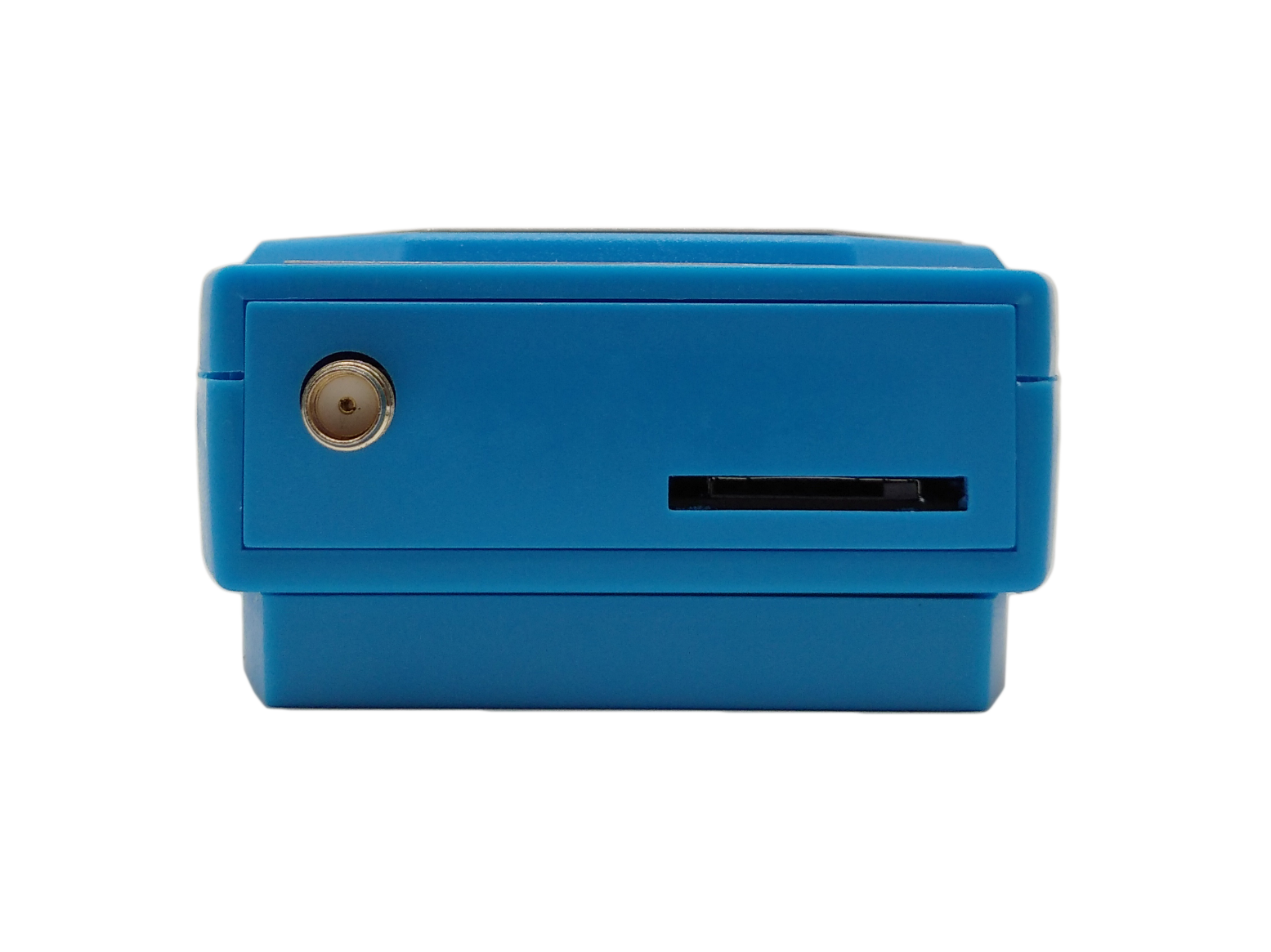

通信方式：4G联网               SIM卡：中国移动、联通、电信三网通用

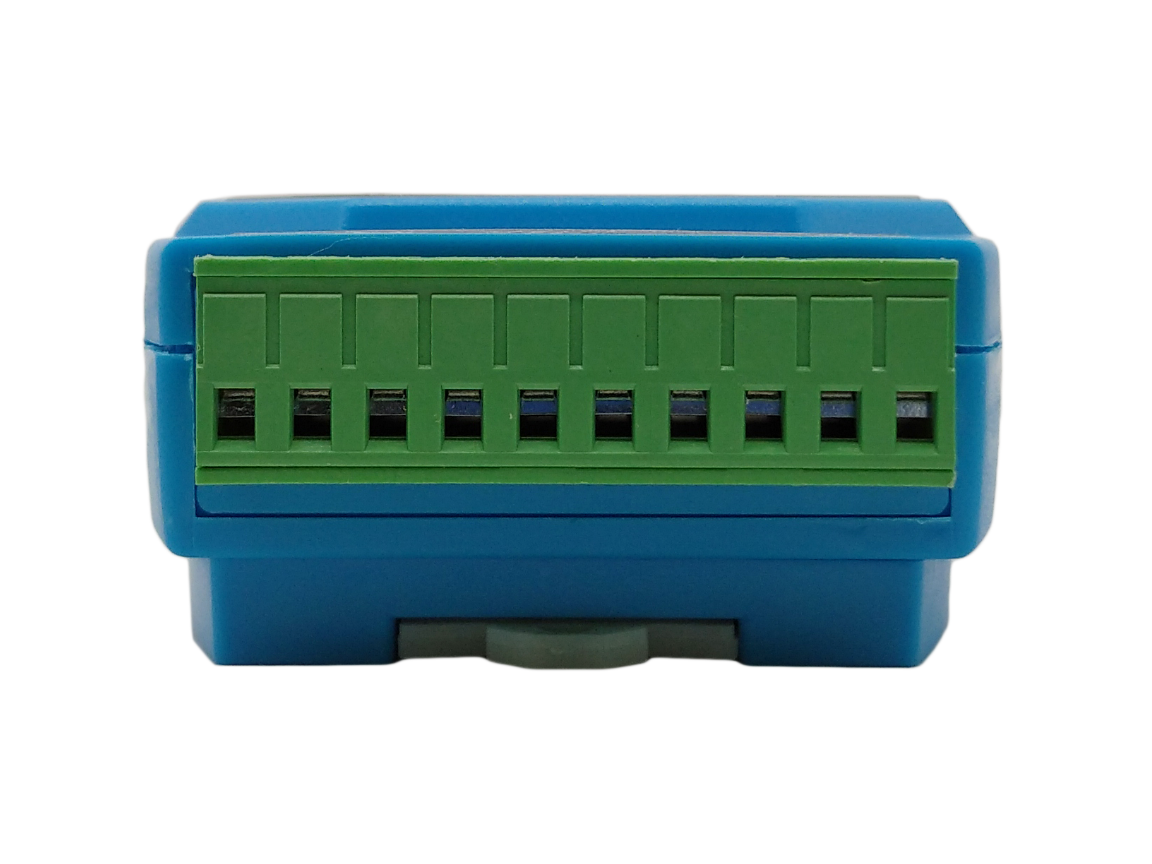

接口类型：工业接线端子           路    数：1-4路（可选）

继电器输出接口：10A-250VAC、10A-125VAC、10A-30VDC、10A-28VDC

三、产品接线与应用说明

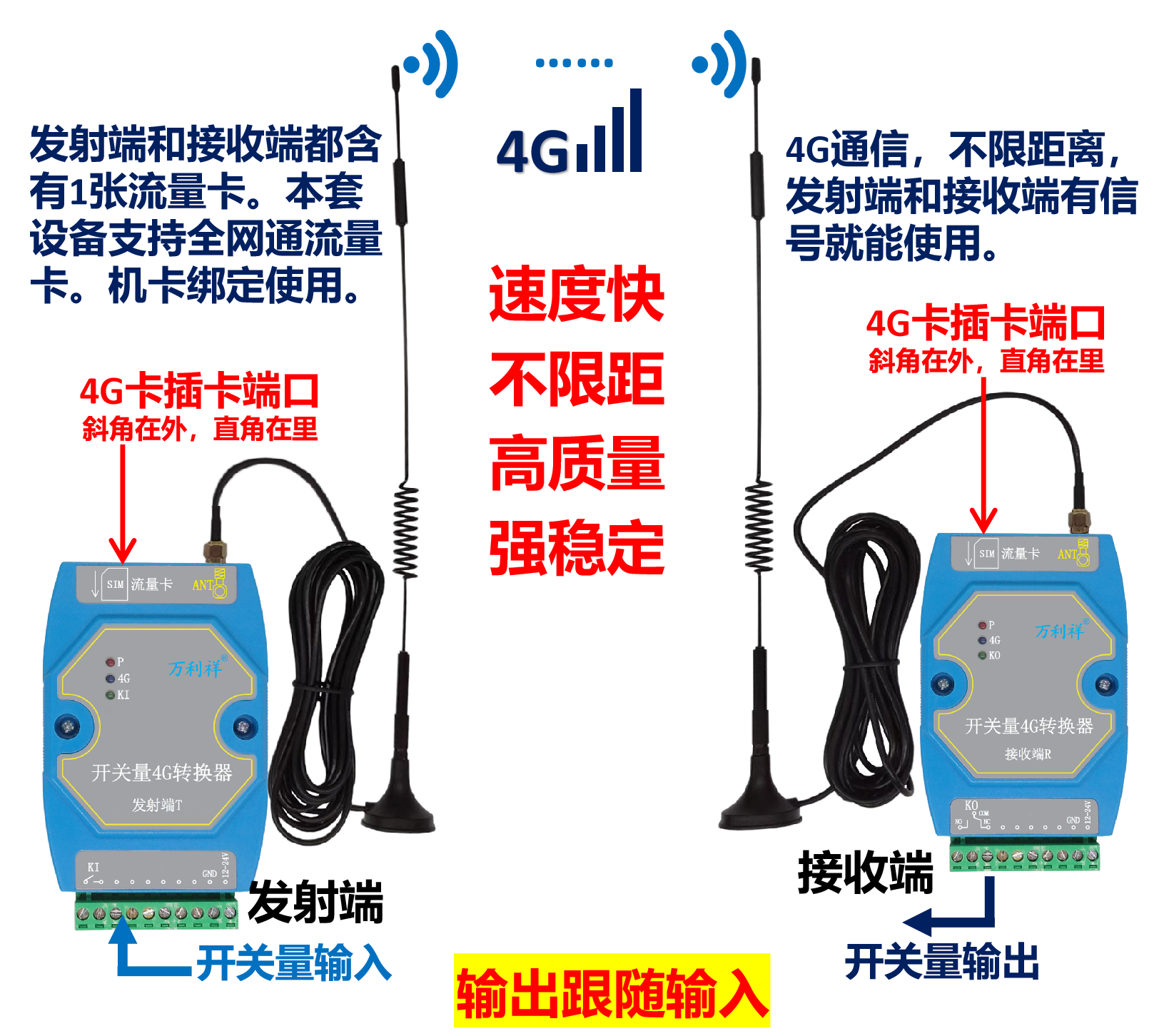

3.1 4G通信不限距离

设备采用4G无线通信技术，4G无线传输不限距离通信，两端有信号就能使用。信号稳定抗干扰，信号无损、高质量传输。开关量输入，继电器

输出。

3.2 开关触发方式

本套无线开关设备内部采用高电平检测，支持无源开关触发、DC5V/DC9V/DC12V/DC24V触发。发射端触发后，接收端继电器就会闭合。

可根据要求定制。

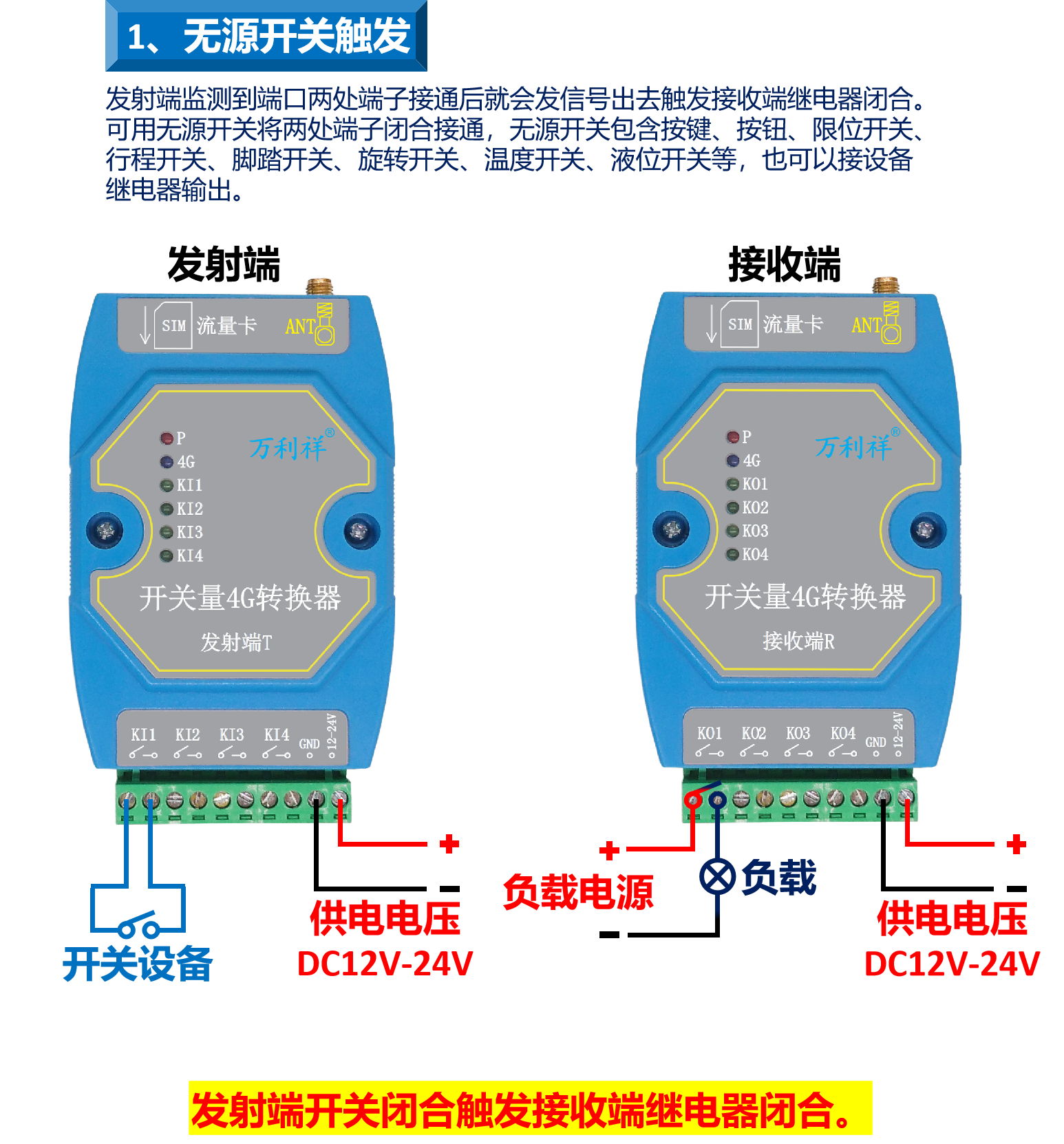

3.2.1 无源开关触发

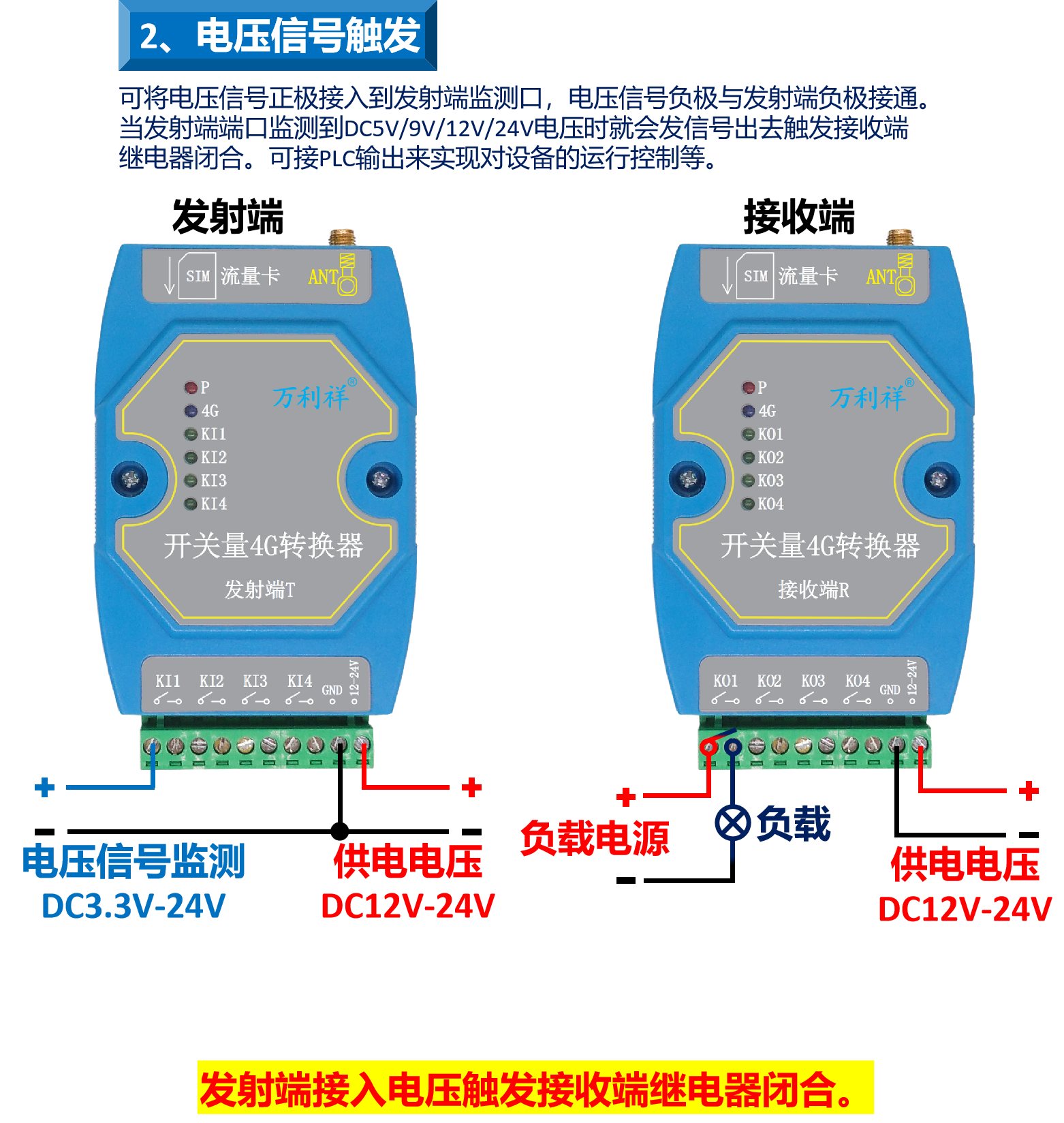

3.2.2 电压信号触发

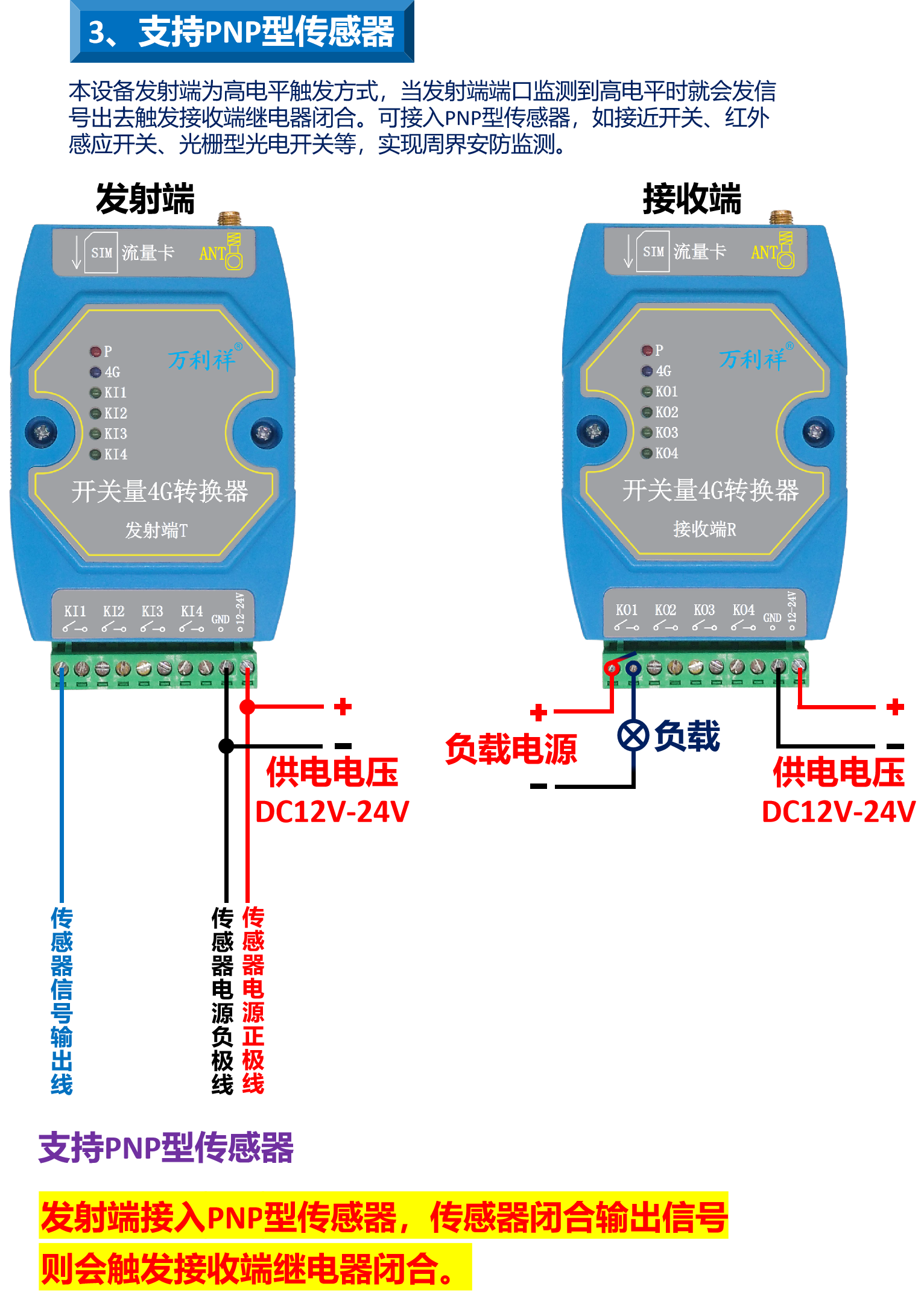

3.2.3 支持PNP型传感器
