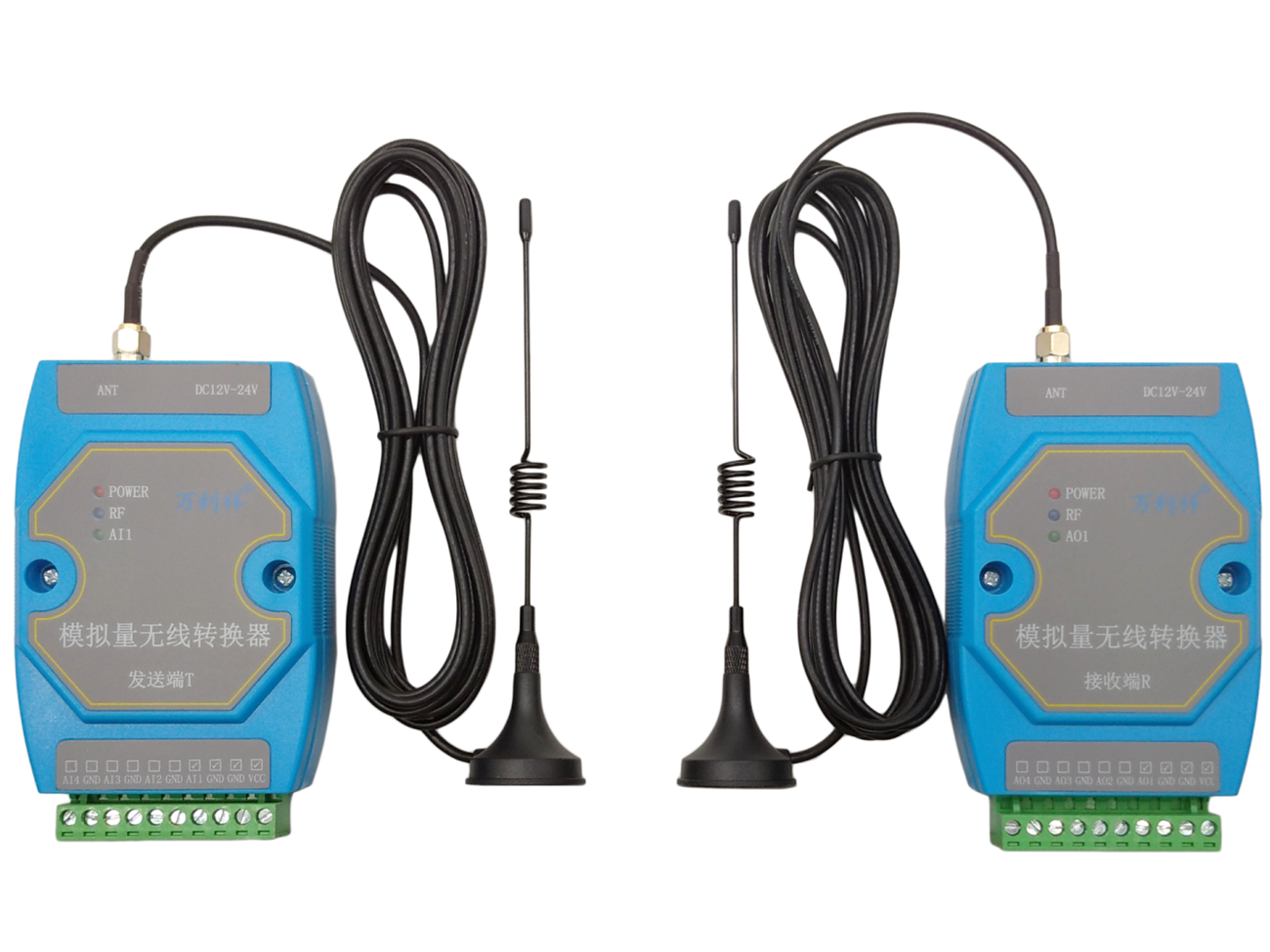

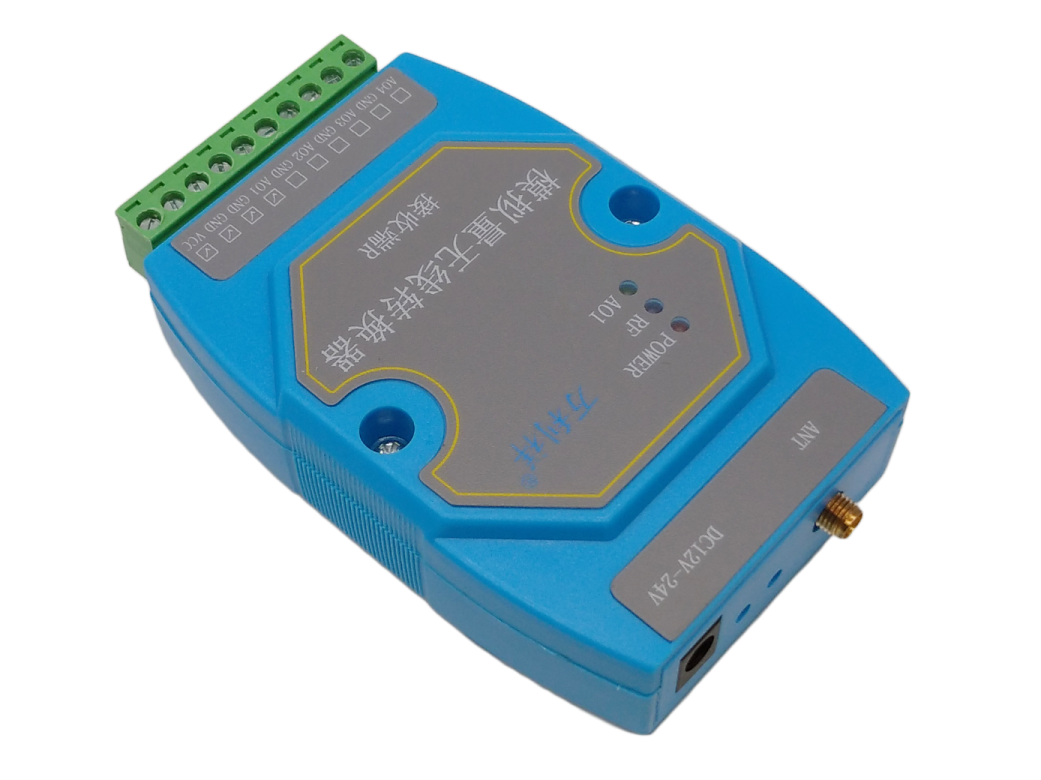

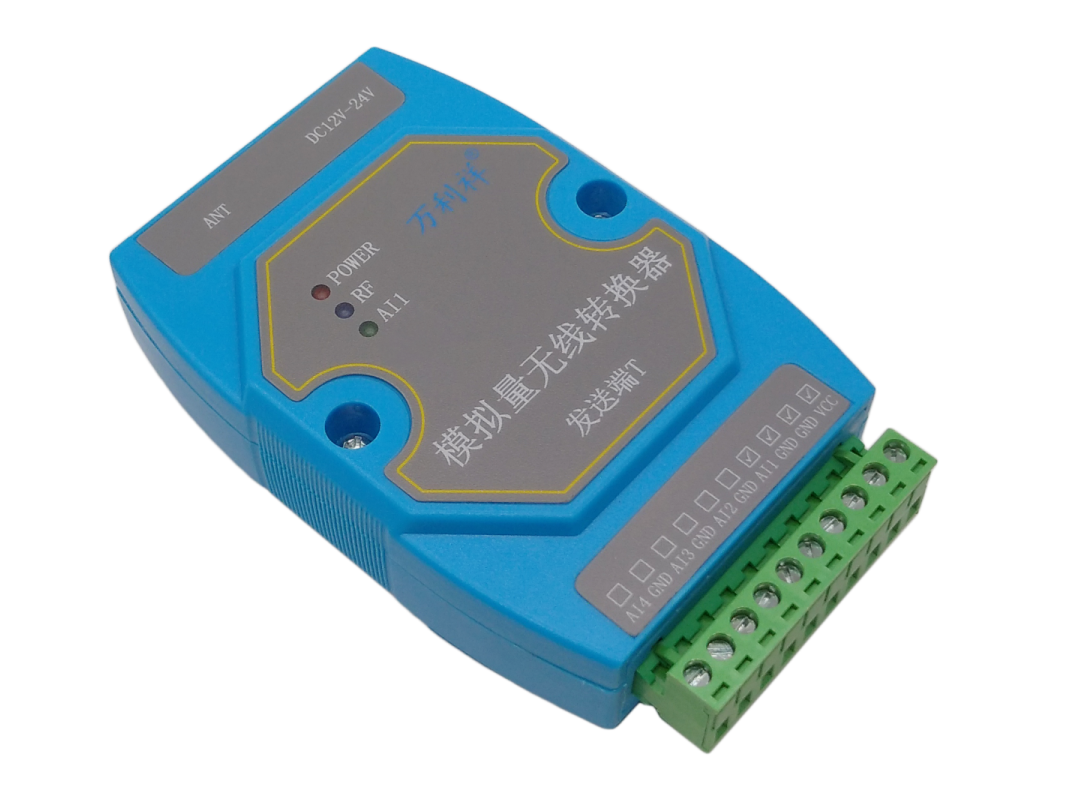

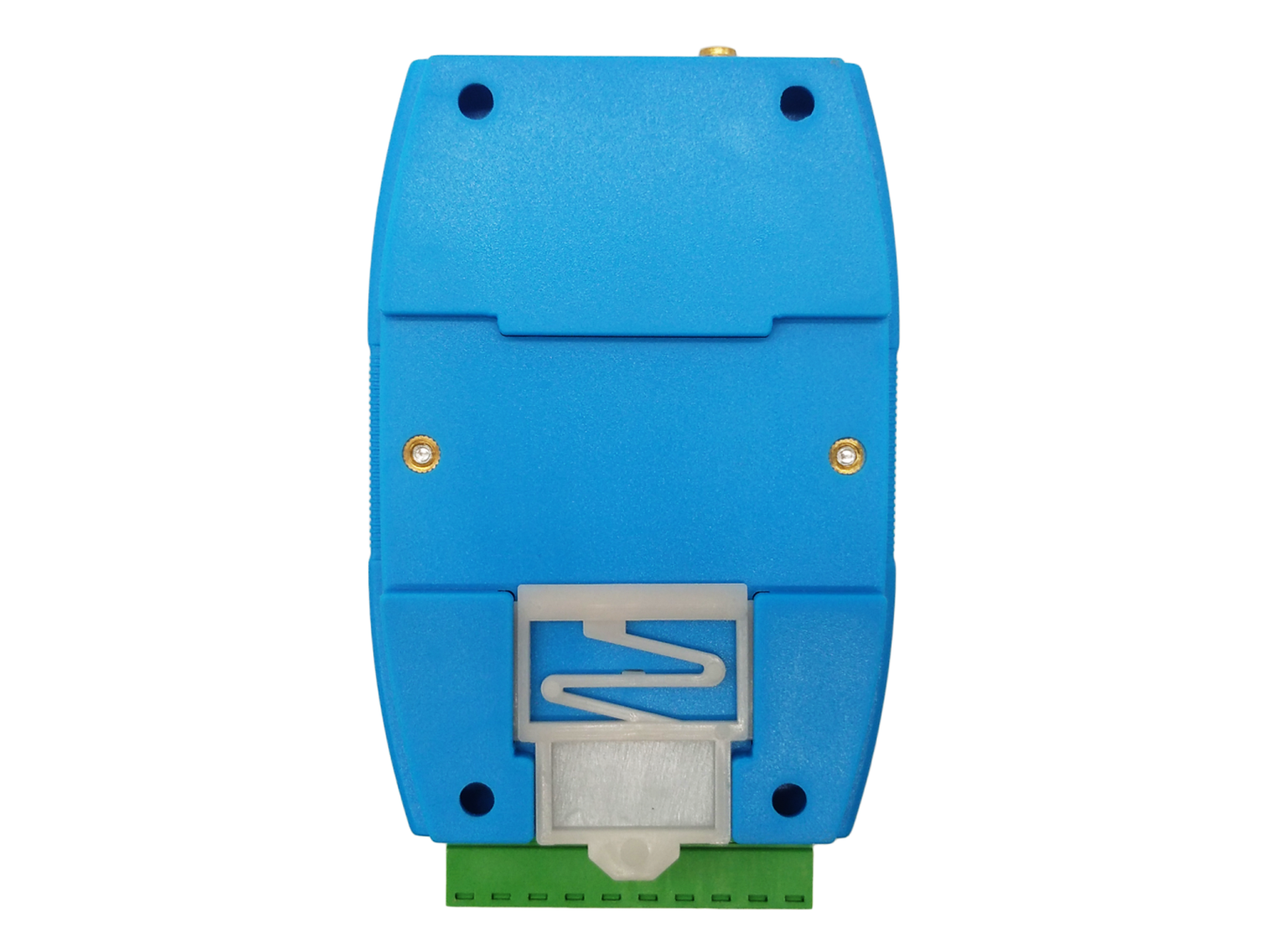

一、模拟量无线转换器介绍

模拟量无线转换器是一种模拟量信号与无线电相互转换的设备，分为发射机和接收机，成对使用；发射机将现场 4~20mA/0~10V等模拟量信号转换为无线电信号传输至远端，远端接收机再把无线信号还原为发射机对应通道的模拟量信号。无线传输采用 Lora方式，通信距离最远可达5000米，可广泛应用于现场需要模拟量信号远距离传输的场合。

二、模拟量无线转换器参数说明

电流模拟量：4-20mA                         电压模拟量：0-10V

AD精度：16 bit                                          DA精度：12 bit

输入电阻：24Ω             最大负载：600Ω

数据更新：2S                                       通信距离：5000m

通信方式：LoRa             通信信道：112

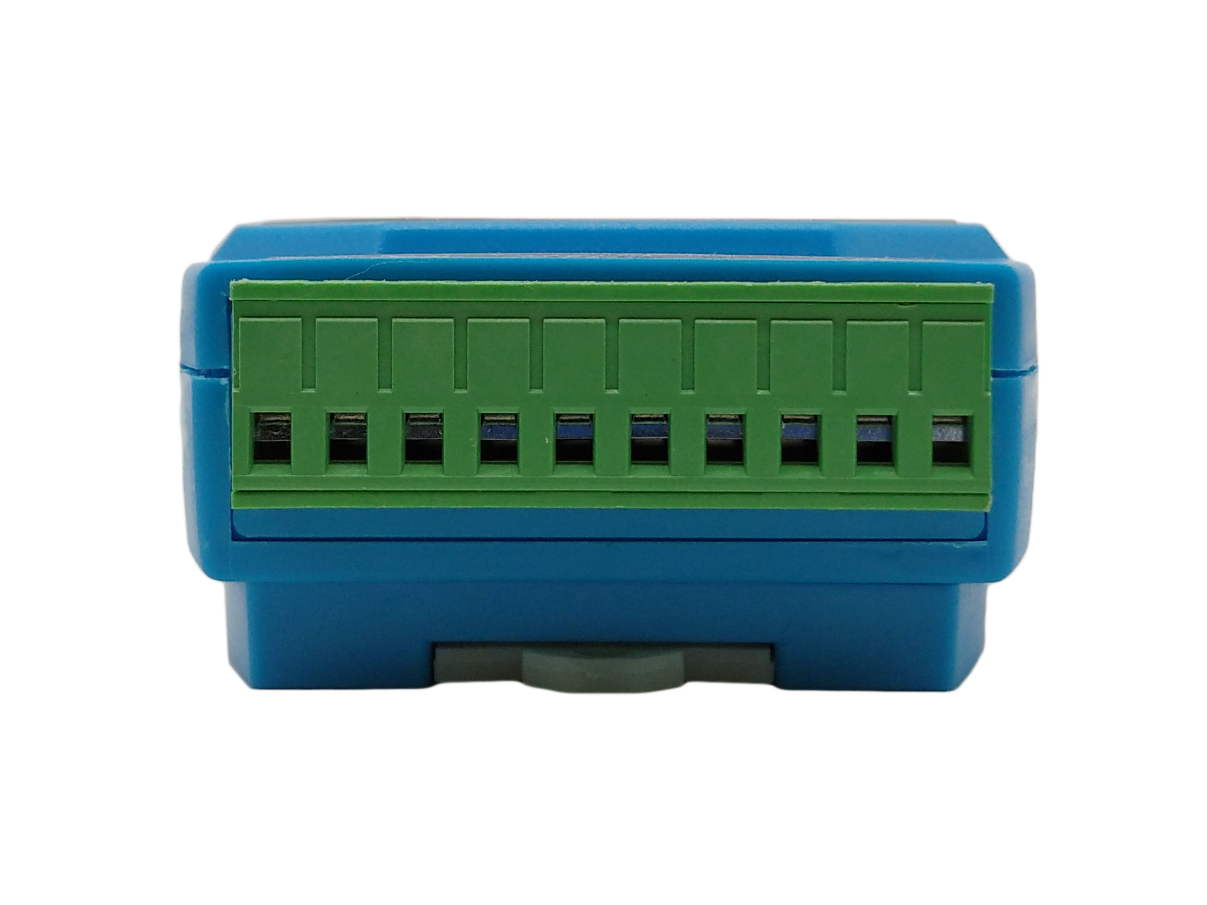

接口类型: 工业接线端子      接口标准：两线式，三线式，四线式

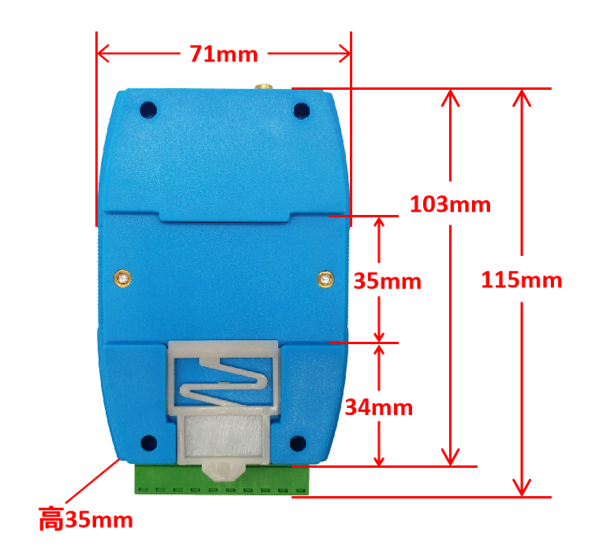

三、模拟量无线转换器接线示意图

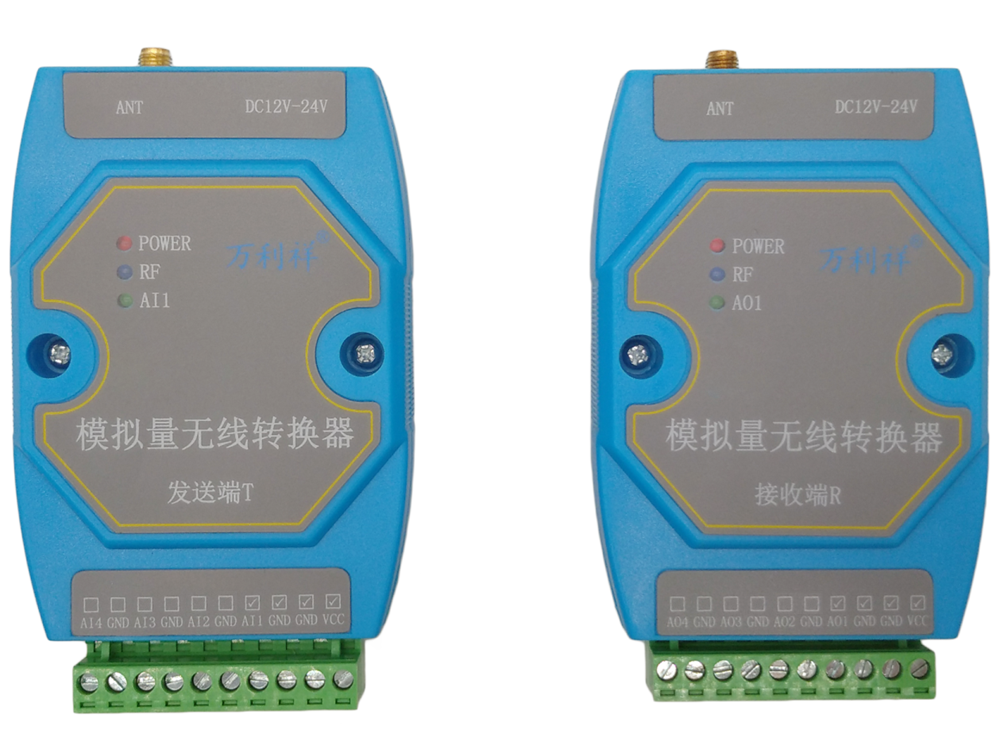

 接线图：

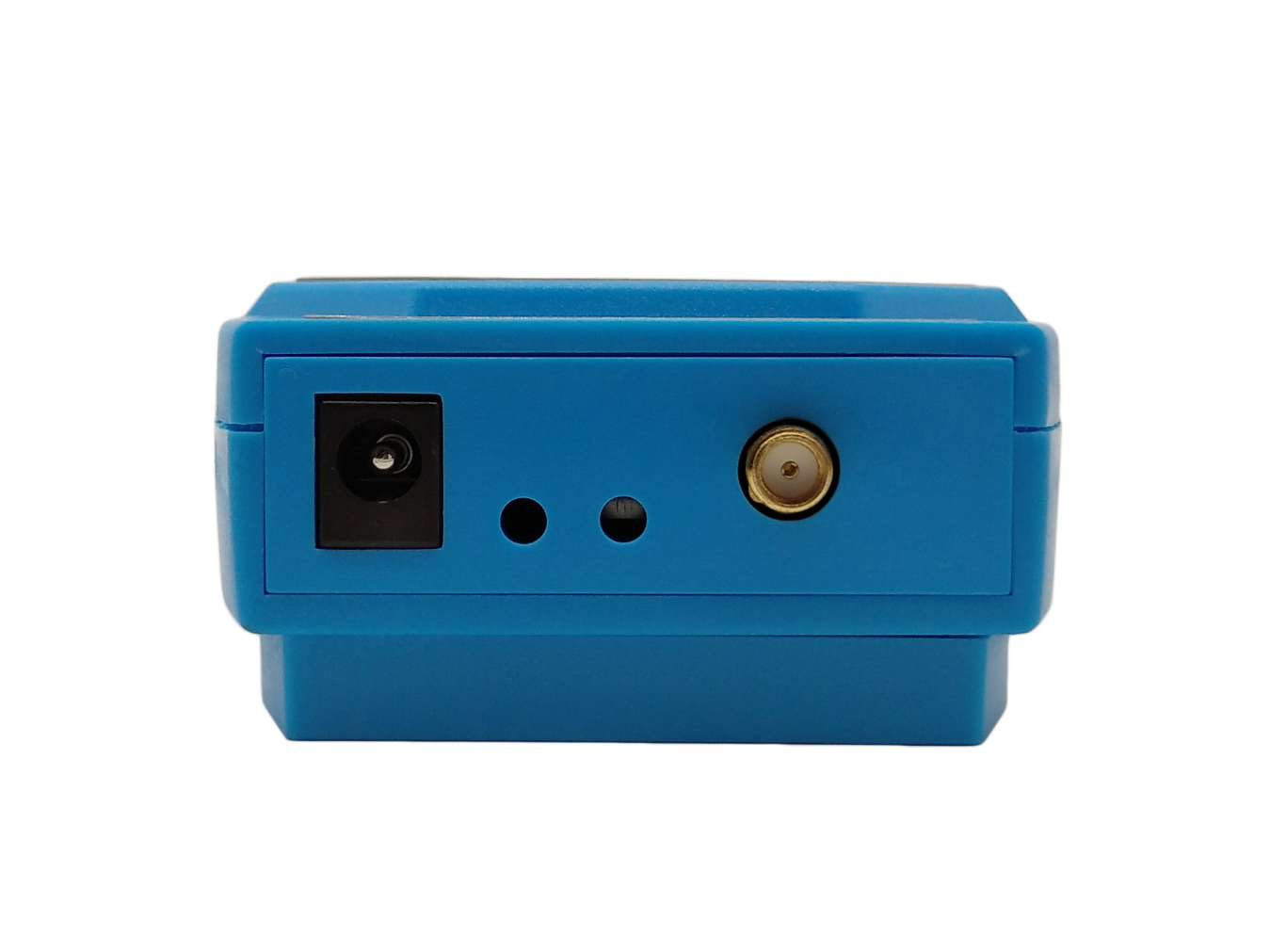

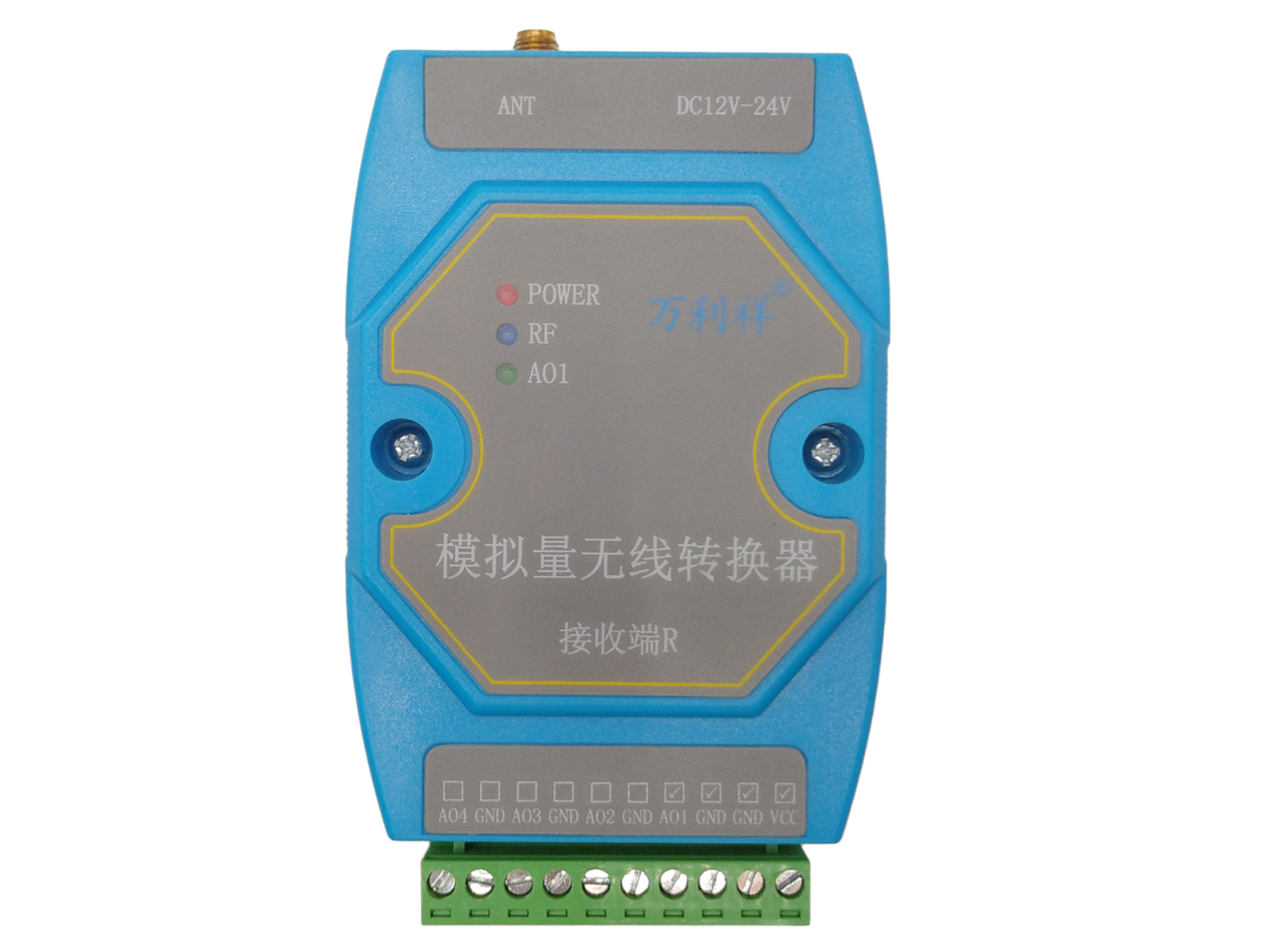

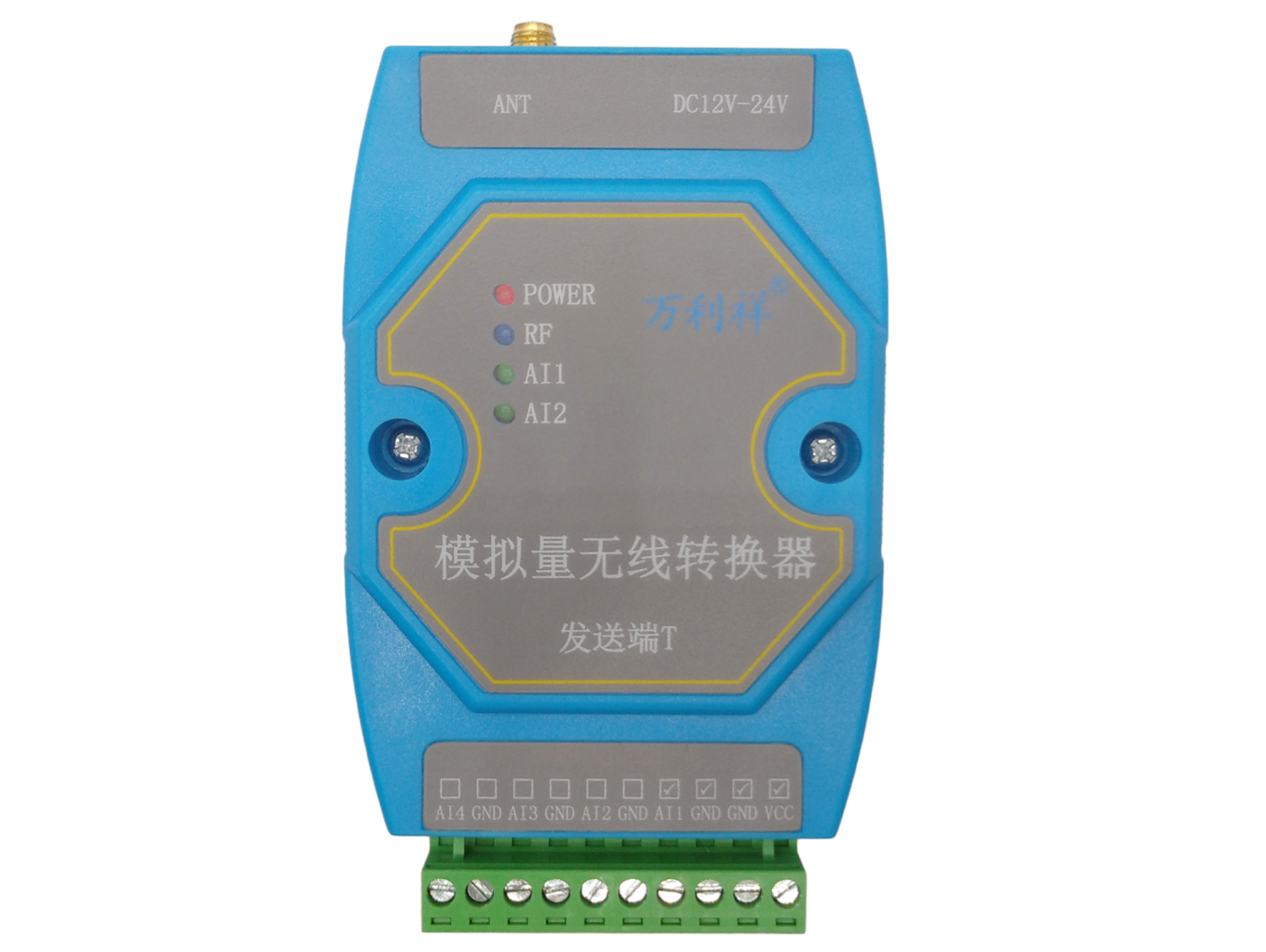

指示灯说明：

供电指示灯：模拟量无线转换器接入电源时，供电指示灯会常亮，闪烁或不亮均不正常。

无线指示灯：设备发射无线信号以及接收到无线信号，无线指示灯会闪烁一下，无发射和接收信号则常灭。

模拟量指示灯：没有模拟量4-20mA/0-10V输入或者输出时，模拟量指示灯为常灭状态，当通道有模拟量输入或者输出时，通道的指示灯常亮。

四、模拟量无线转换器使用场景

（1）、常规模拟量一对一使用

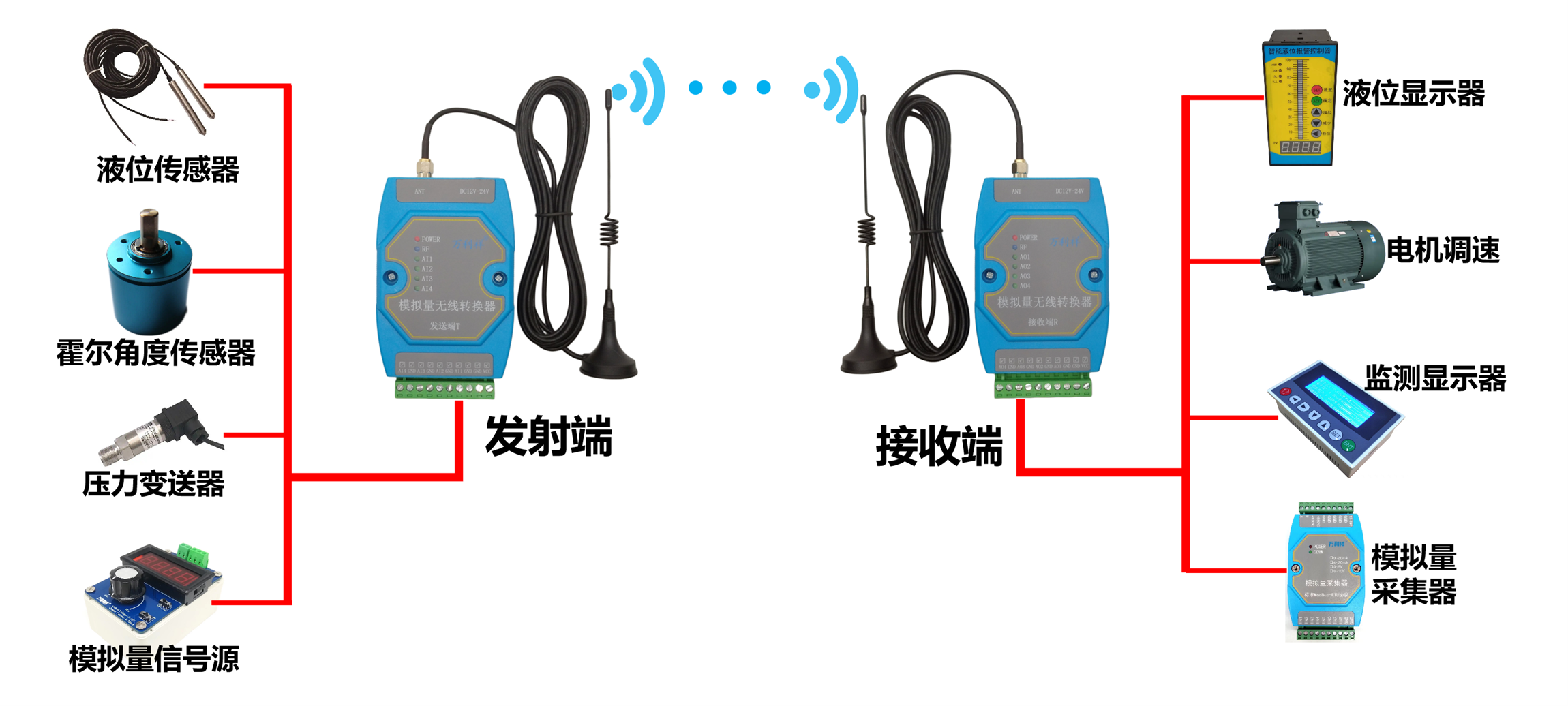

发射器对4-20mA/0-10V模拟量传感器、模拟量控制器等信号进行采集、转换为无线信号发射到远端，远端接收器把接收到的无线信号还原为对应的模拟量信号。一对一点、对点无线传输模拟量数据。

（2）、做模拟量延长使用

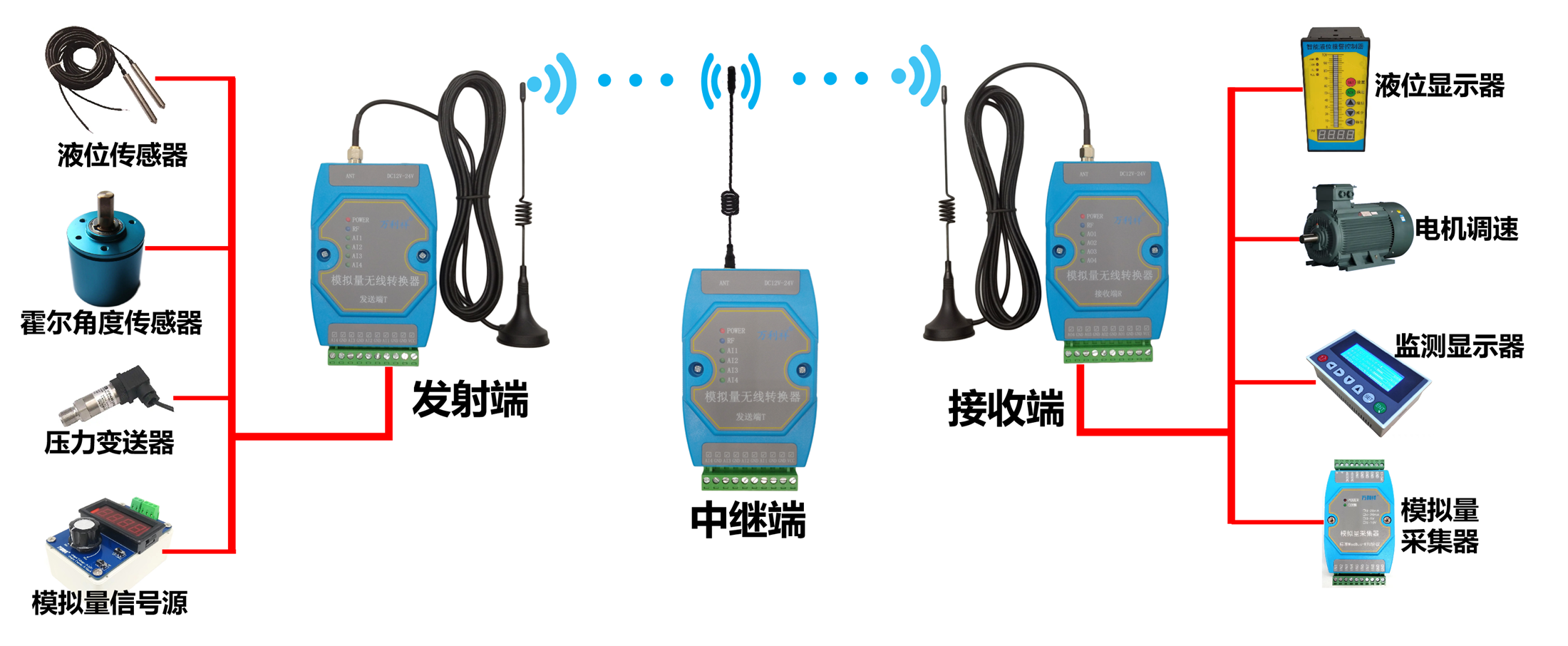

发射端和接收端的距离相距较远，单纯的一对一发射与接收距离可能传输不到，可以在两端之间安装一台中继器，接收发射端的信号后转发出去给远处的接收端，实现模拟量无线传输距离延长。

（3）、一发多收使用

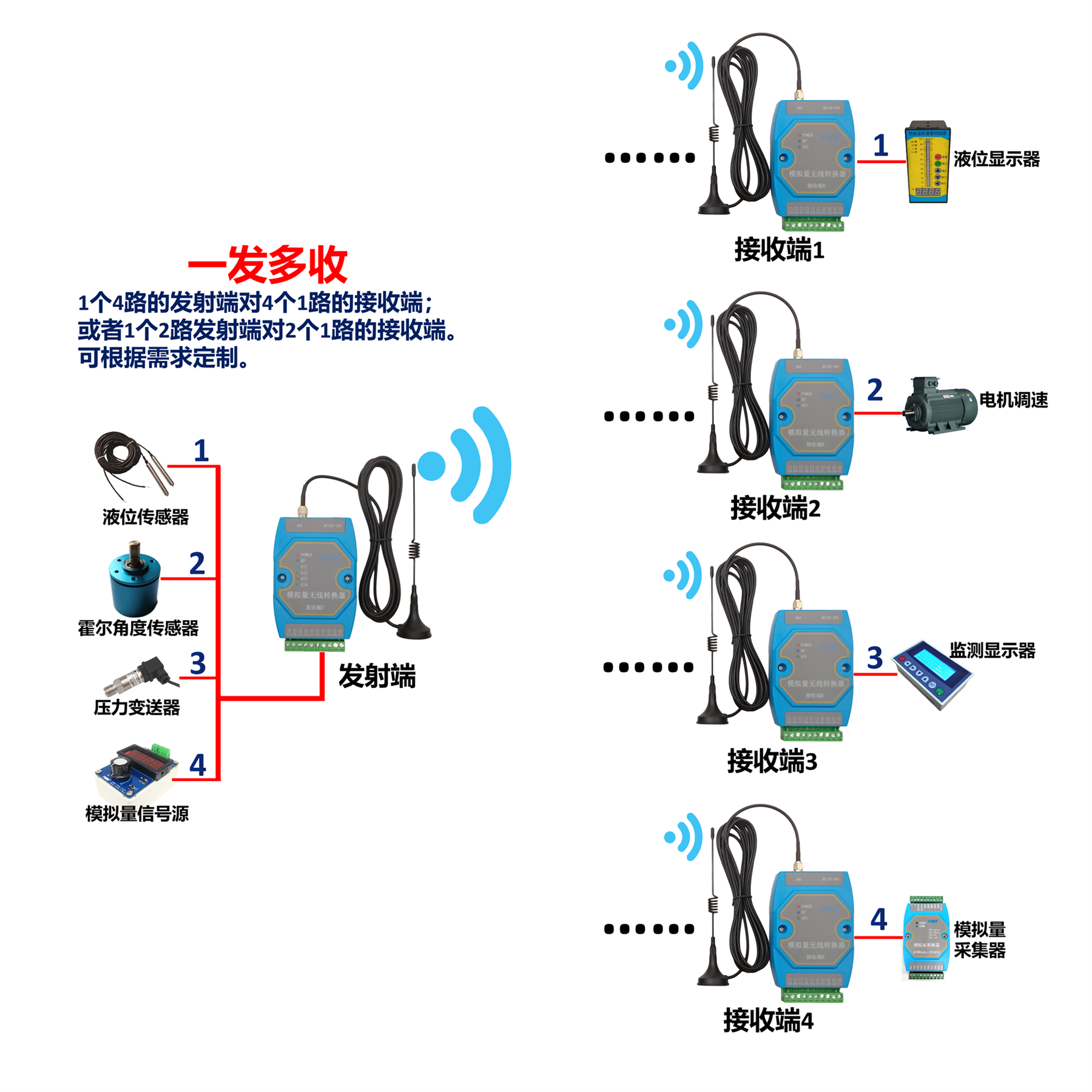

一个发射器在距离范围内给多个接收器同时发信号，多个接收器都能收到相同的模拟量信号。

（4）、多发一收使用

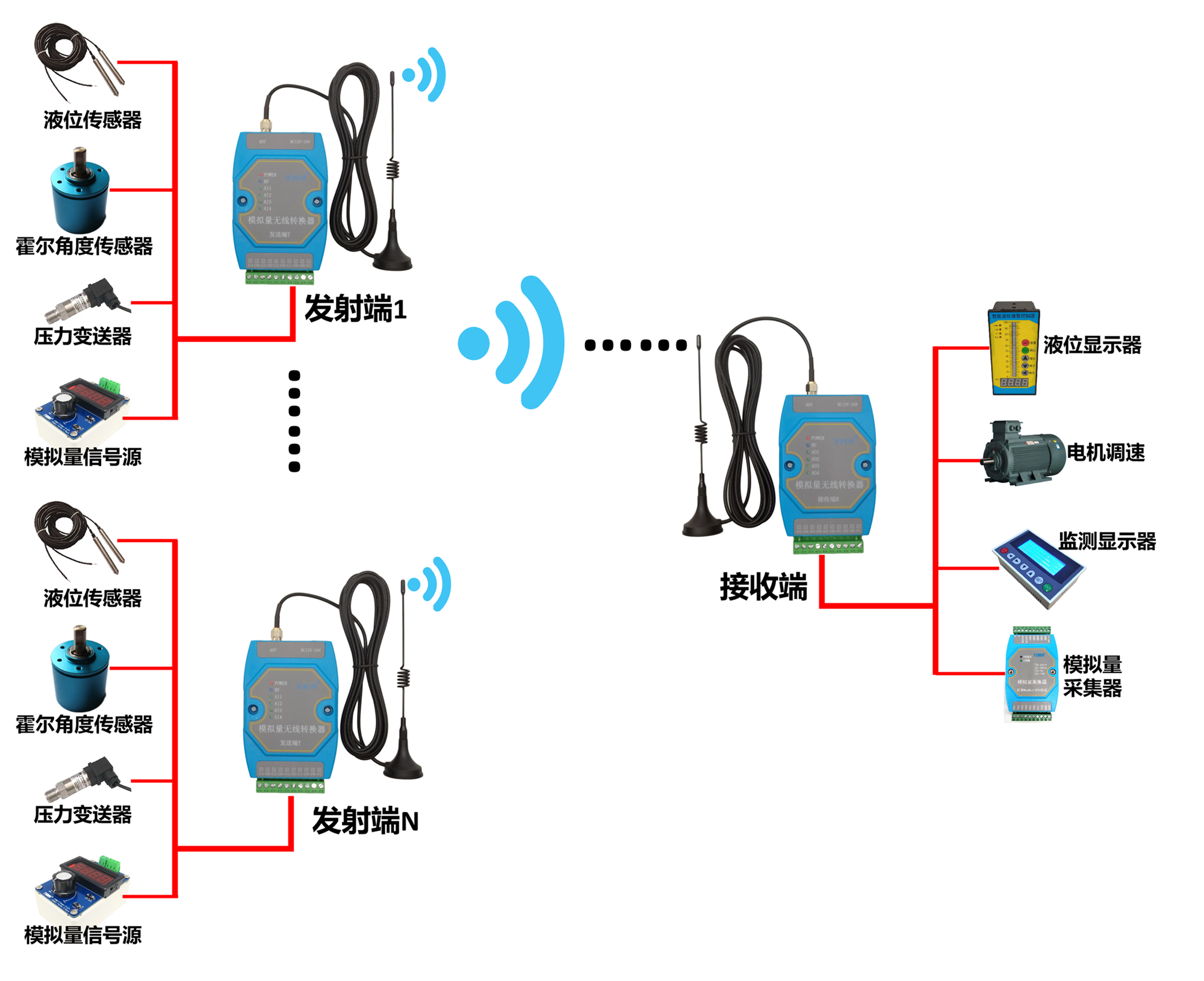

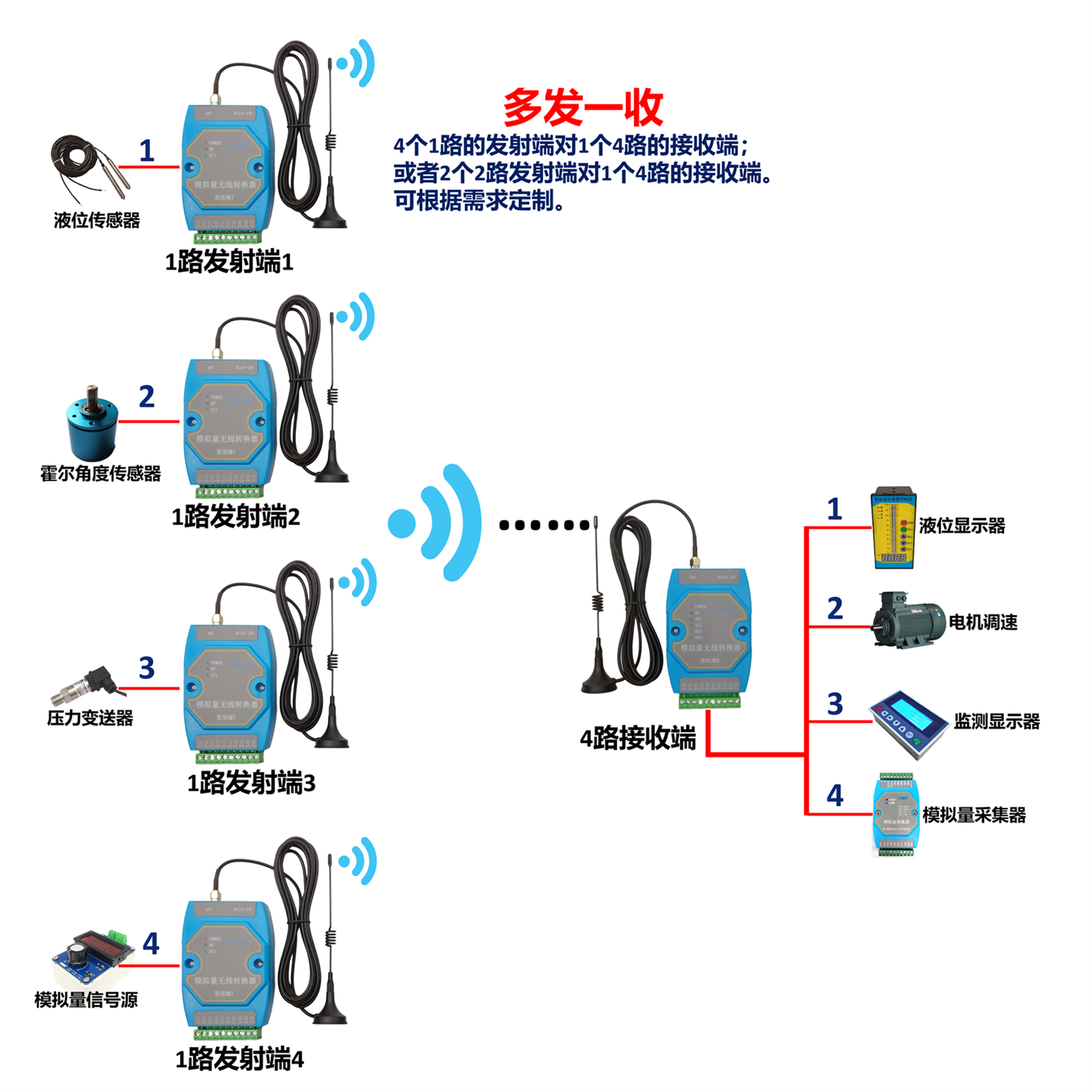

多个发射端是相同的信道地址，都可以传输信号给同一个接收端。但同一时间只允许一个发射端在线，其他发射端作为备用机。

（5）、同一区域多发射器多接收器同时使用

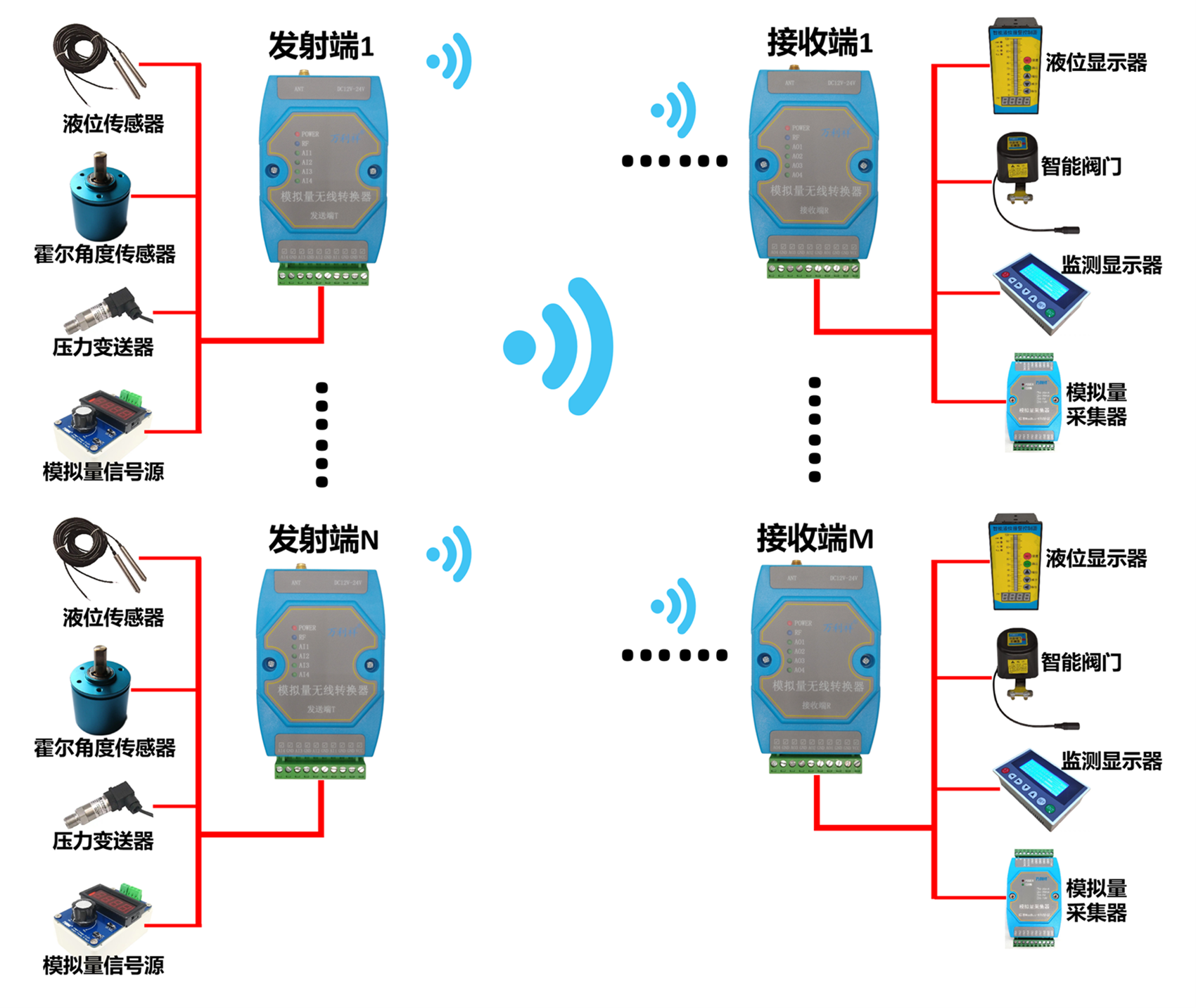

同一区域多发射器多接收器同时使用时，同一发射器和接收器使用不同的信道，用不同的信道地址可以将之区分开来，设备最多可以设置112个信道。

（6）、分布采集，统一接收使用

多个发射端分散采集模拟量信号，接收端统一接收多个发射端的模拟量信号，实现统一管理。

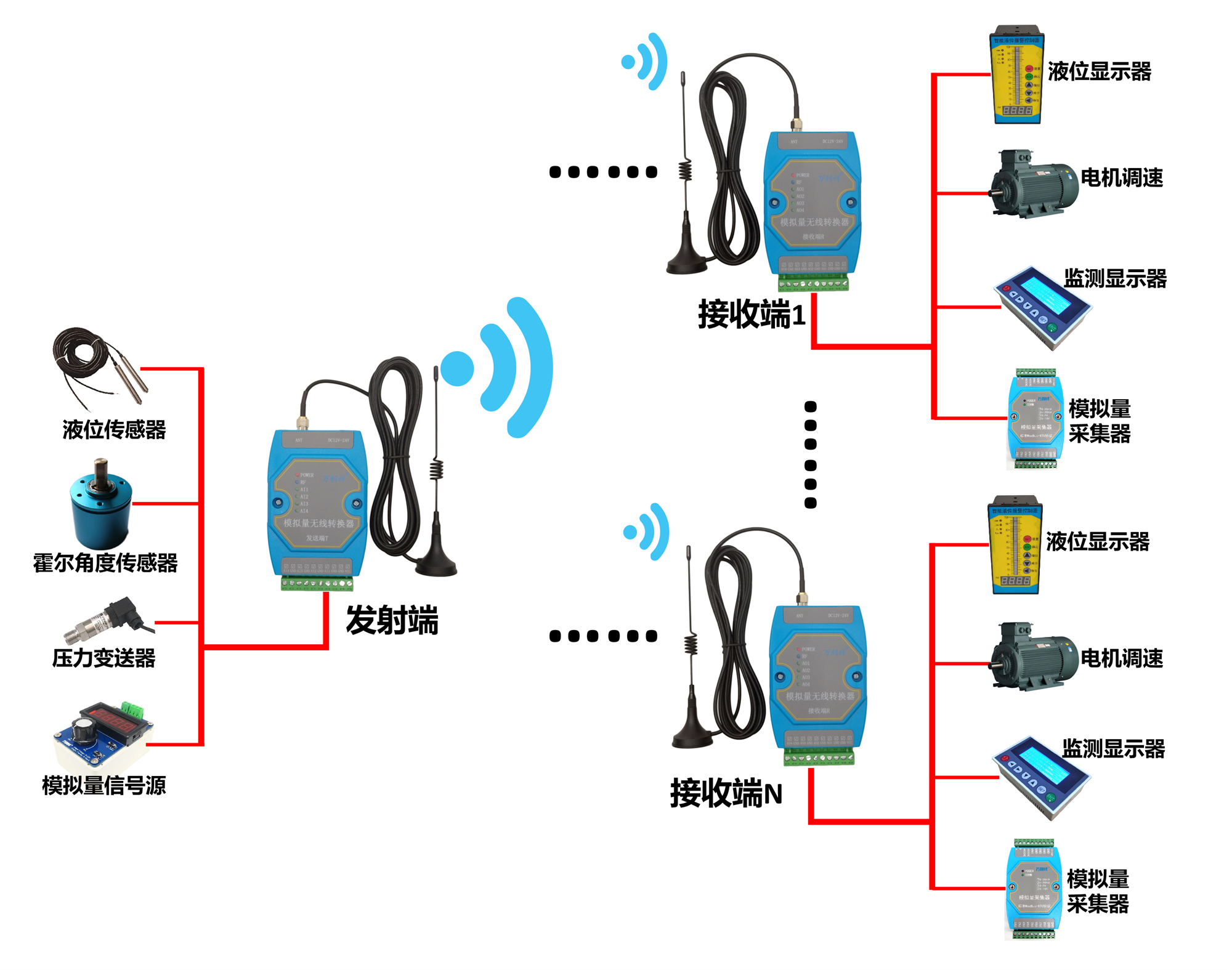

（7）、集中采集，分散控制使用

发射端集中采集模拟量信号，多个接收端分散接收不同的模拟量信号，实现统一采集分布控制。
