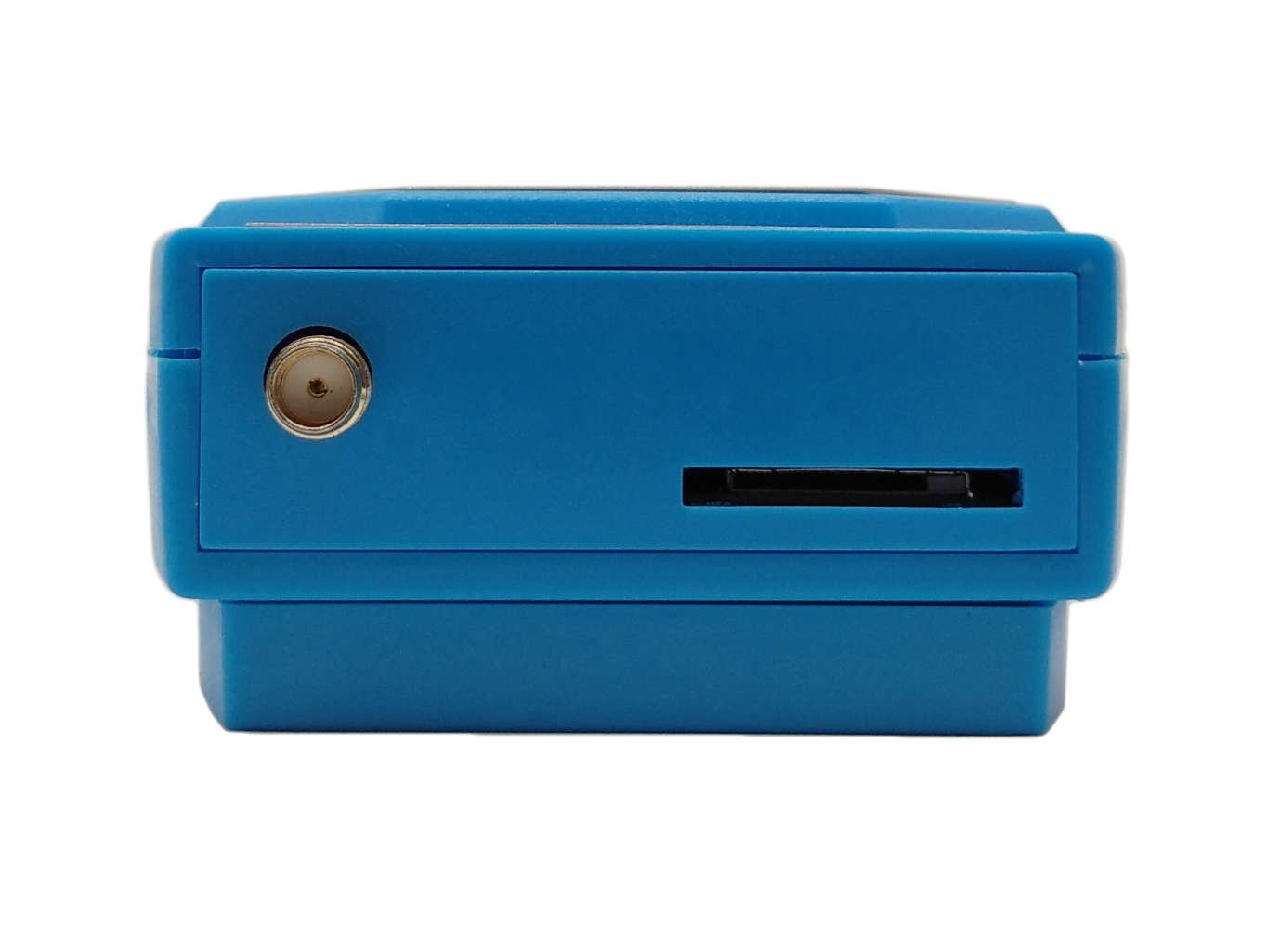

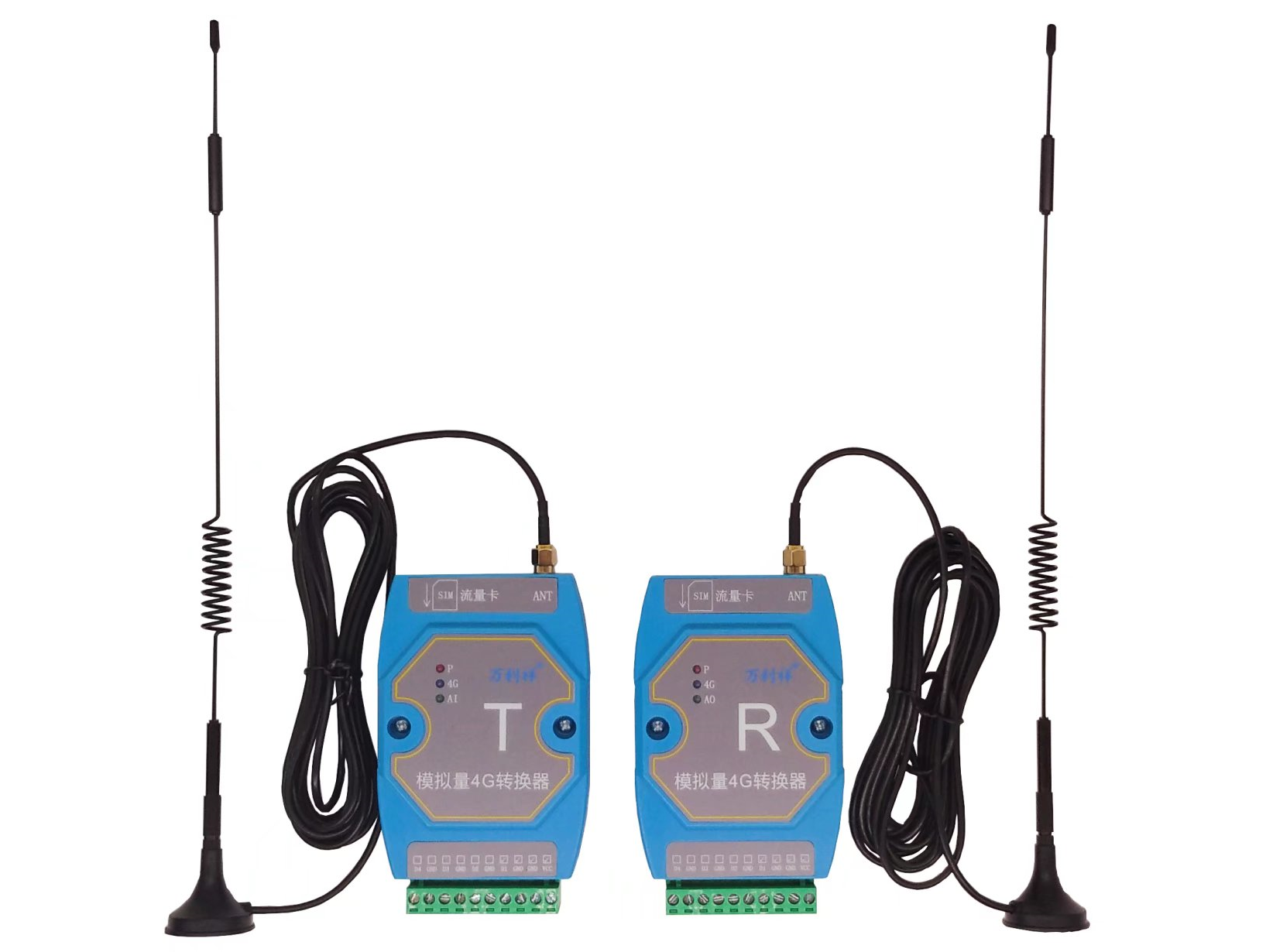

一、模拟量4G转换器介绍

模拟量4G无线转换器是一种“模拟量现场采集---网络服务器---模拟量还原输出”的远距离透明传输设备，分为发射机和接收机，成对使用；发射机将现场 4~20mA/0~10V模拟量信号采集处理，并通过4G网络上传至服务器；远端接收机通过4G网络与服务器交互，把数据还原为对应发射机通道的模拟量信号。无线传输采用 4G联网方式，只要能上网的地方，就可以使用，不限距离，可广泛应用于现场需要模拟量信号远距离传输的场合。

二、模拟量4G转换器参数说明

电流模拟量：4-20mA          电压模拟量：0-10V

AD精度：16bit                                                   DA精度：16 bit

输入电阻：91Ω/200kΩ           最大负载：600Ω

数据更新：3秒                   通道数量：1-4路模拟量（电流、电压可选）

通信方式：4G联网           SIM卡：中国移动、联通、电信三网通用

接口类型: 工业接线端子        接口标准：两线式，三线式，四线式

三、模拟量4G转换器接线示意图

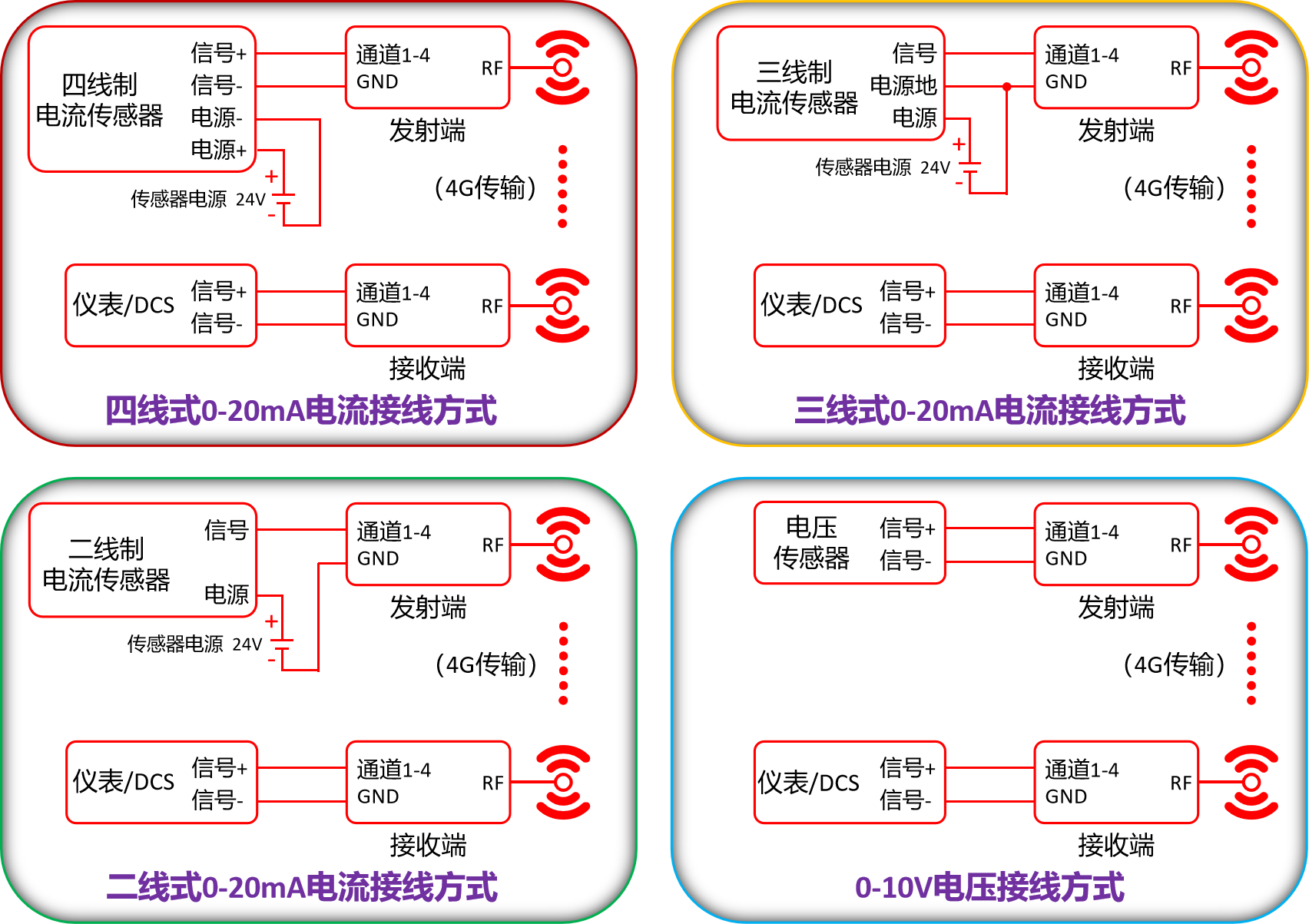

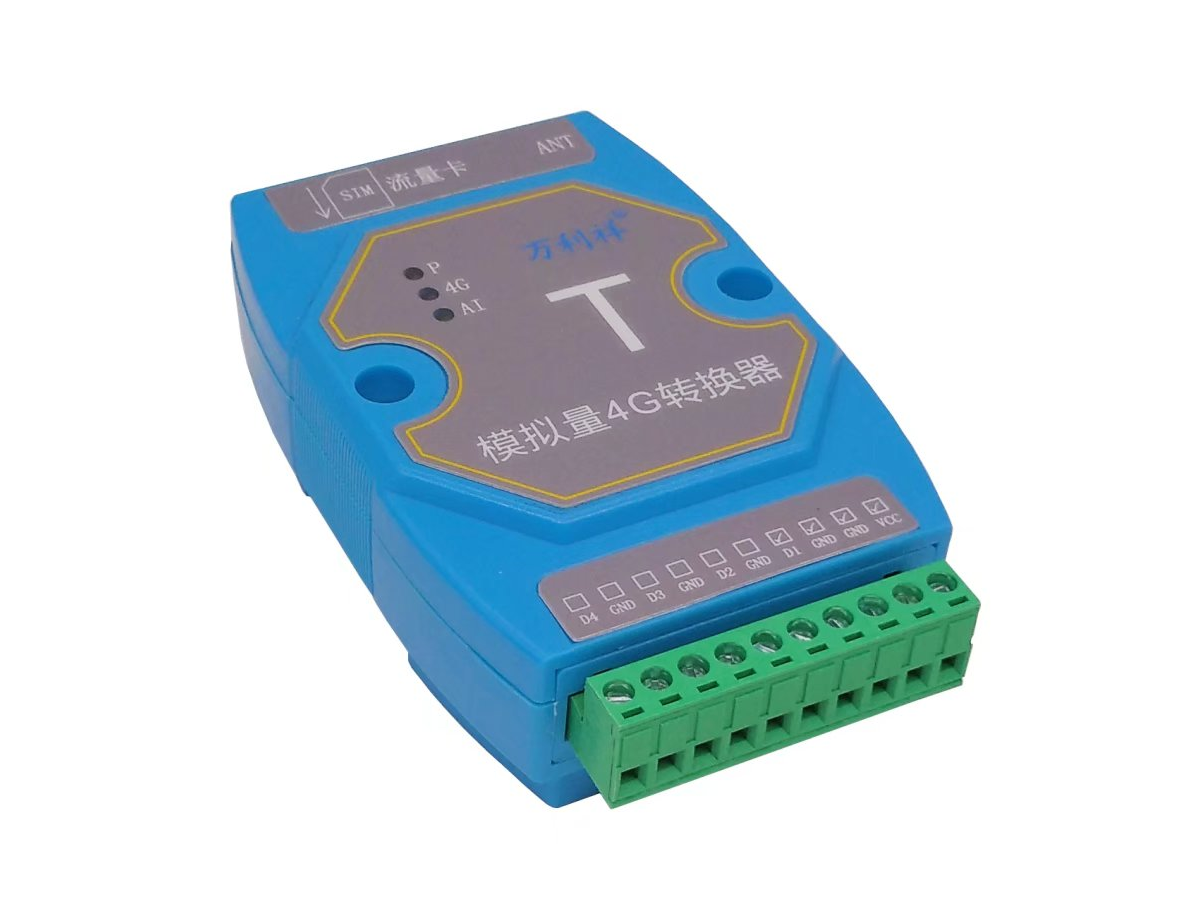

接线图：

本设备可以采用12V-24V范围的直流电源供电，电流1A以上。VCC端口接电源正极，任意GND端口接电源负极。

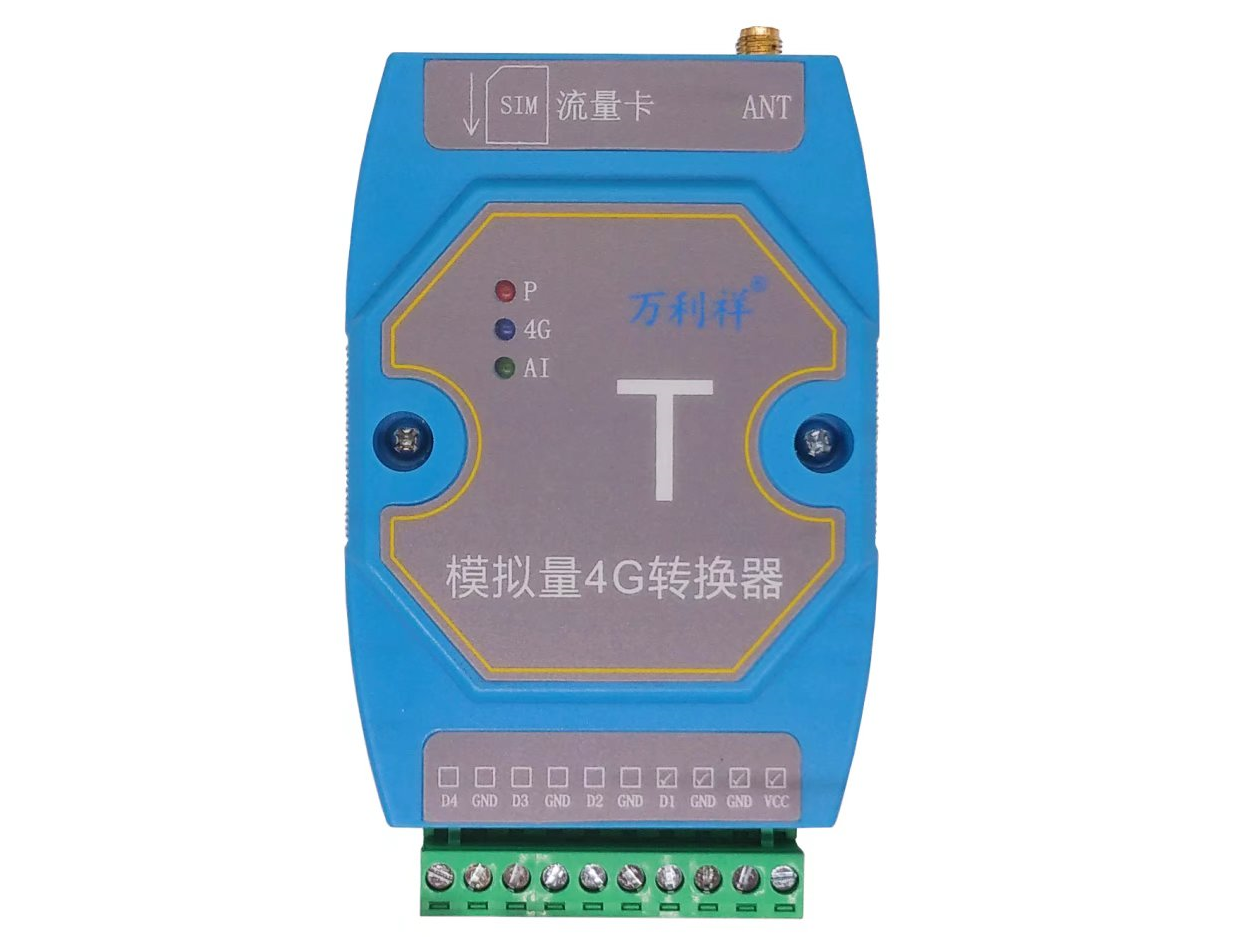

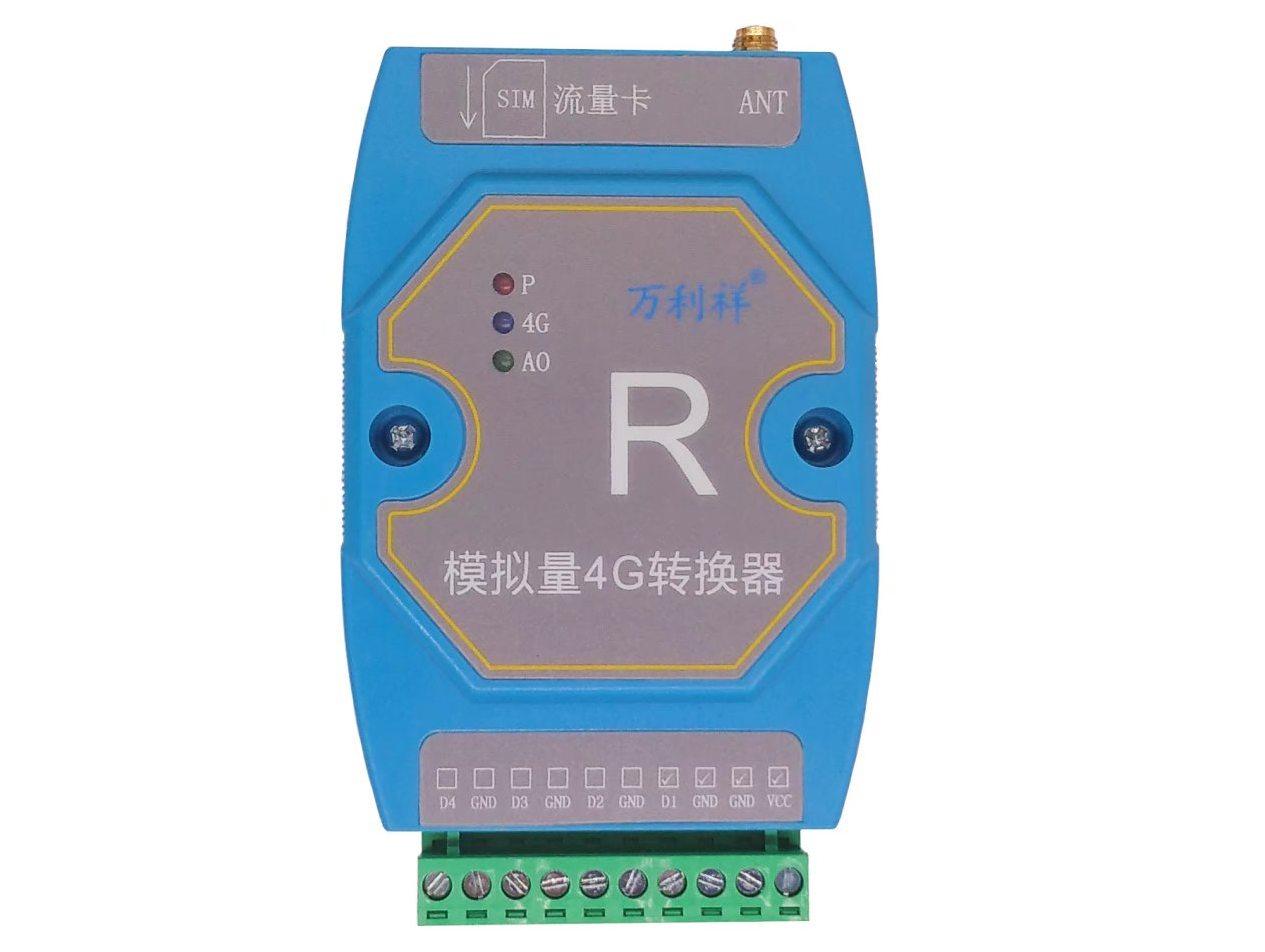

指示灯说明：

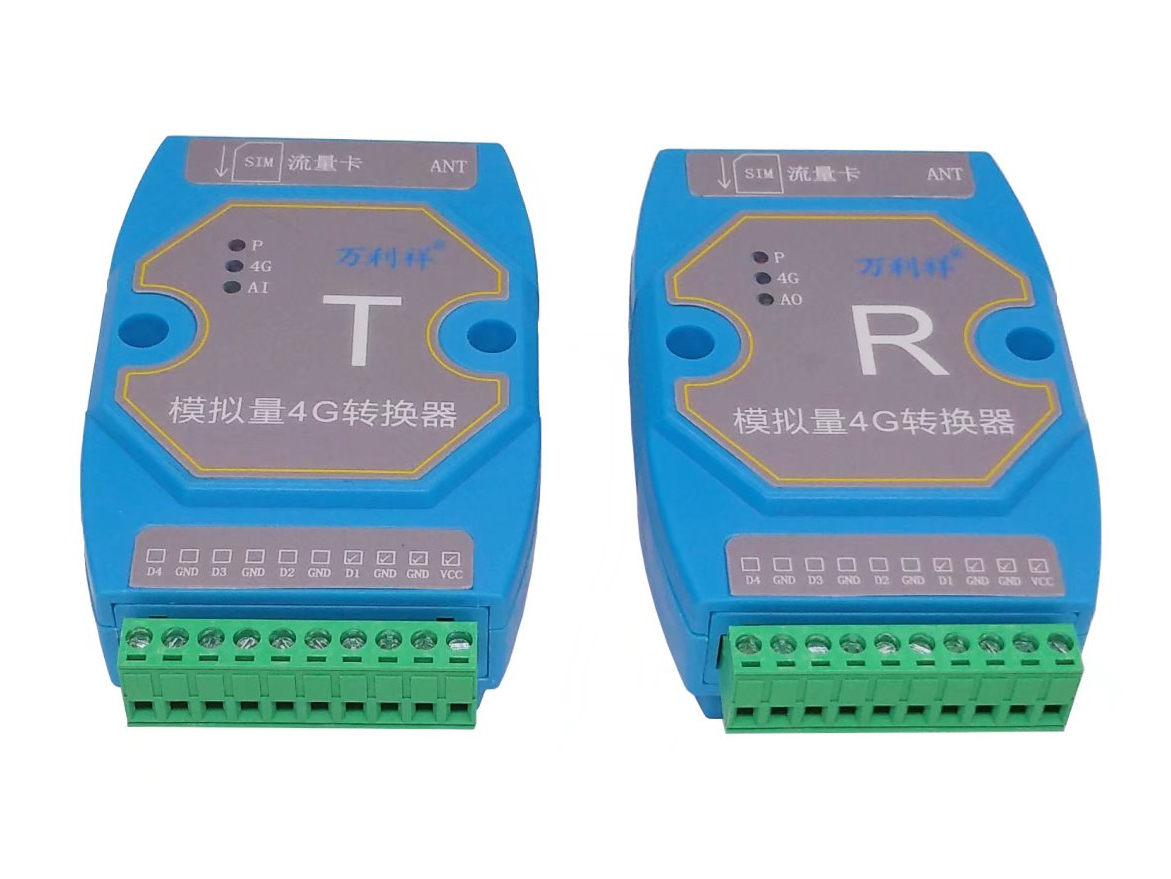

供电指示灯P：模拟量4G无线转换器接通电源时，供电指示灯会常亮，颜色为红色，闪烁或不亮均不正常。

4G网络指示灯：设备正常4G联网并且已经接入服务器，指示灯常亮，颜色为蓝色，不亮或者缓慢闪烁时，表示没有正确插入手机卡或者手机卡无流量，无法正常接入服务器。

模拟量指示灯AI/AO：没有模拟量4-20mA/0-10V输入或者输出时，模拟量指示灯AI/AO为常灭状态，当通道有模拟量输入或者输出时，AI/AO指示灯常亮，颜色为绿色。

四、模拟量4G转换器使用场景

（1）、常规模拟量一对一使用

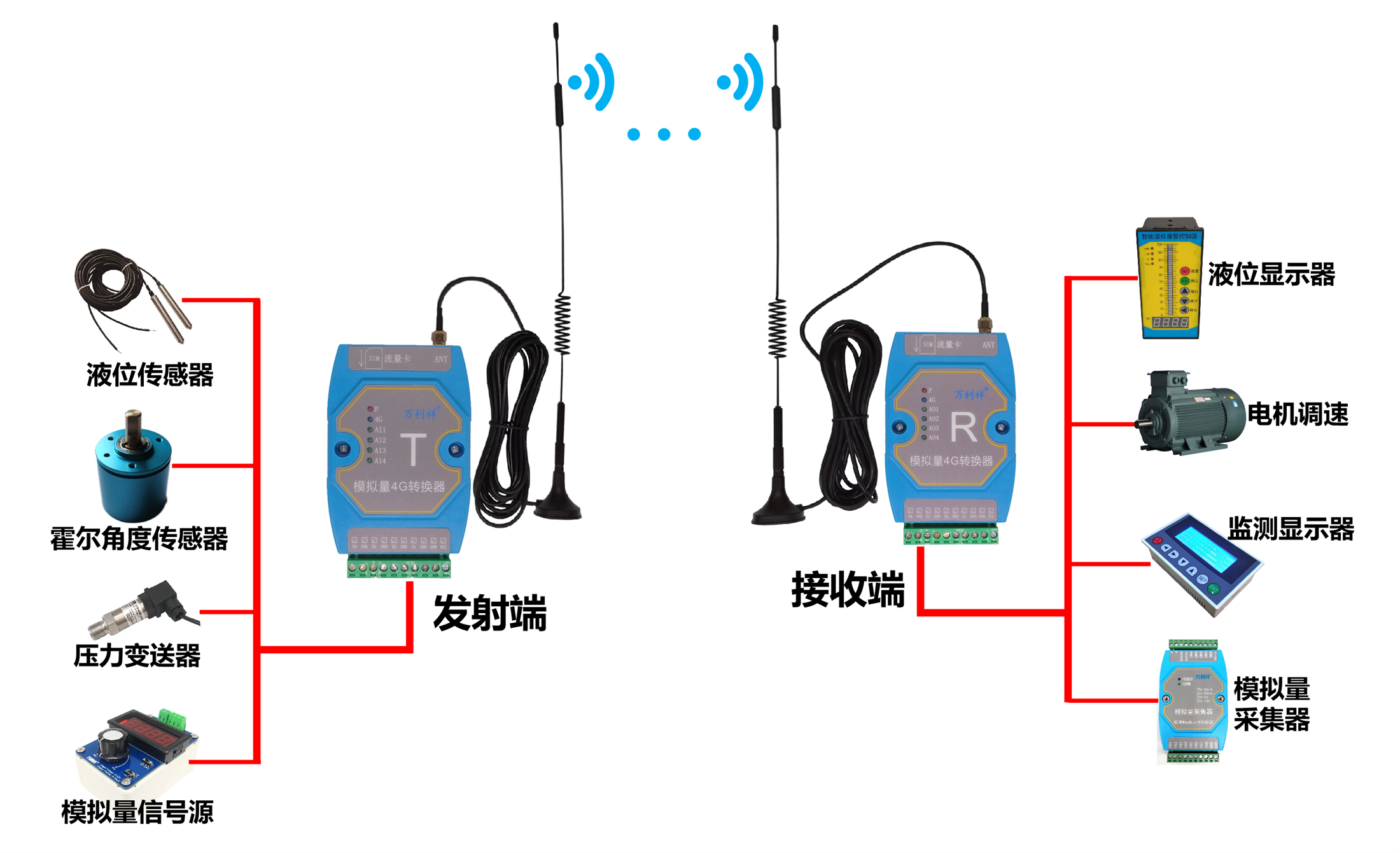

发射机对4-20mA/0-10V模拟量传感器、模拟量控制器等信号进行采集、通过4G网络上传到服务器，远端接收机从服务器获取到发射机所采集上传的数据，将之还原为对应的模拟量信号输出。发射机与接收机一对一、点对点通信。

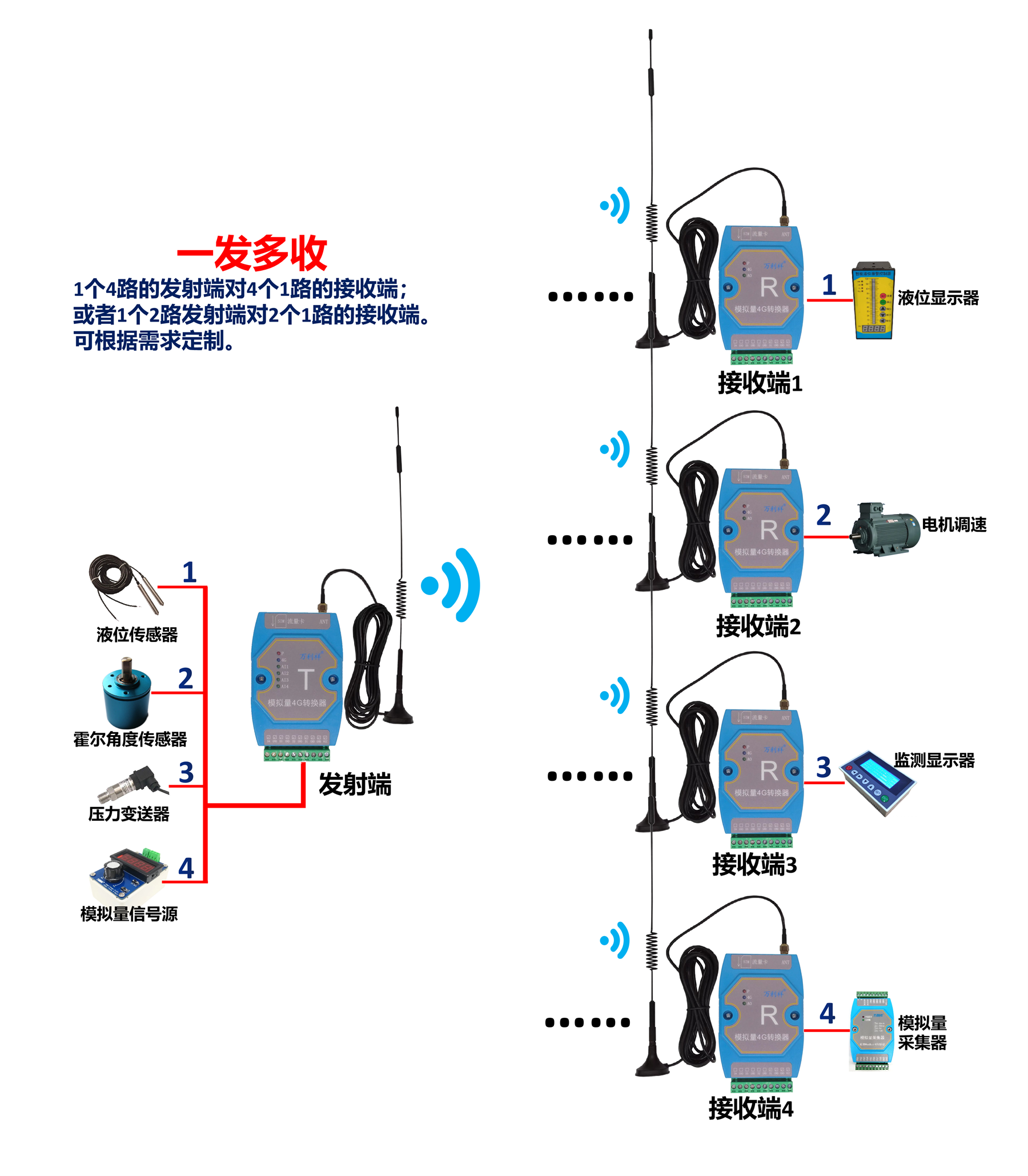

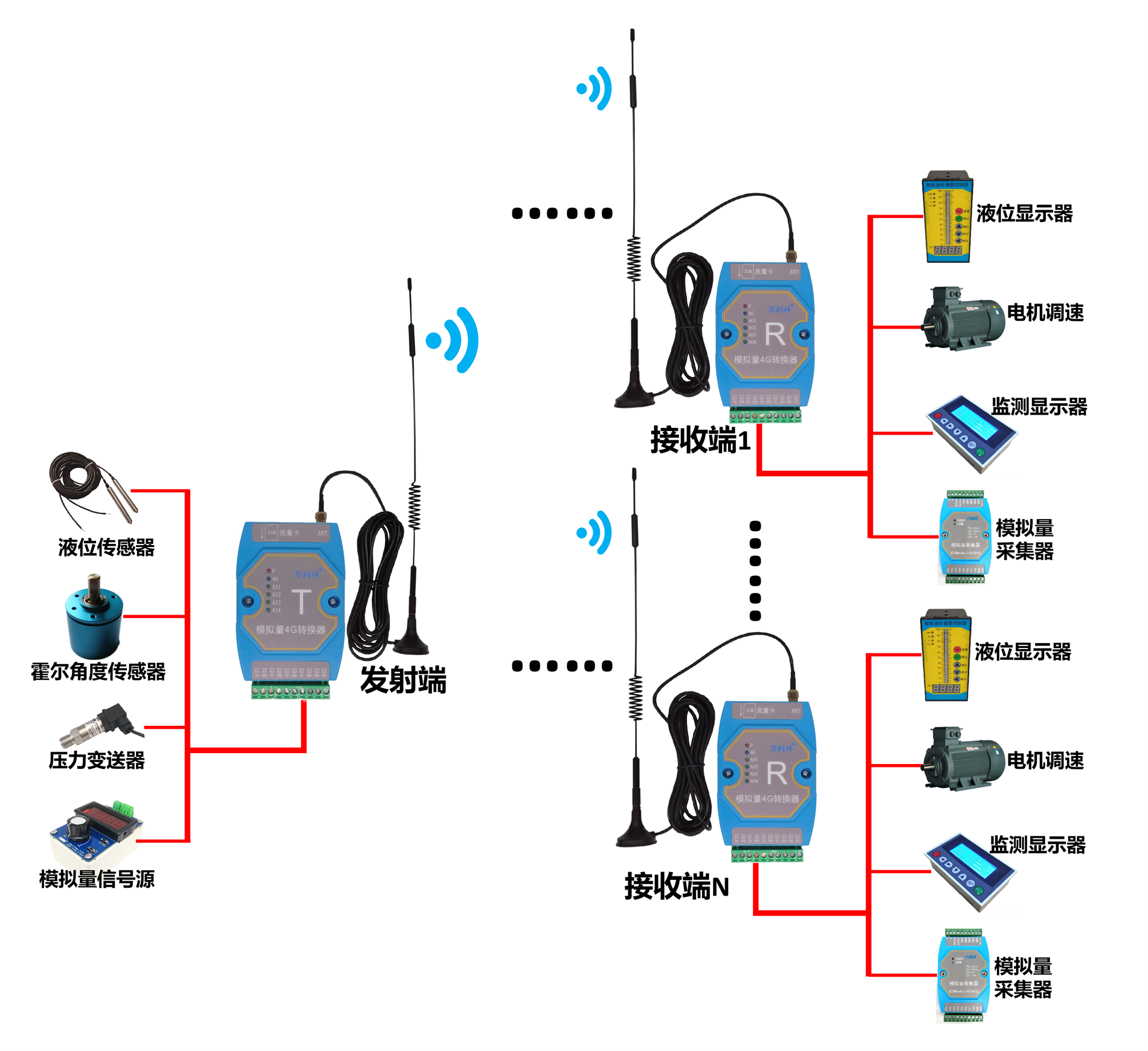

（2）、一发多收使用

一个发射机对模拟量信号进行采集处理，通过4G网络上传到服务器，远端多个接收机各自从服务器获取到发射机所采集上传的数据，将之还原为对应的模拟量信号输出。一个发射机对应多个接收机通信，多个接收机都收到相同的信号。

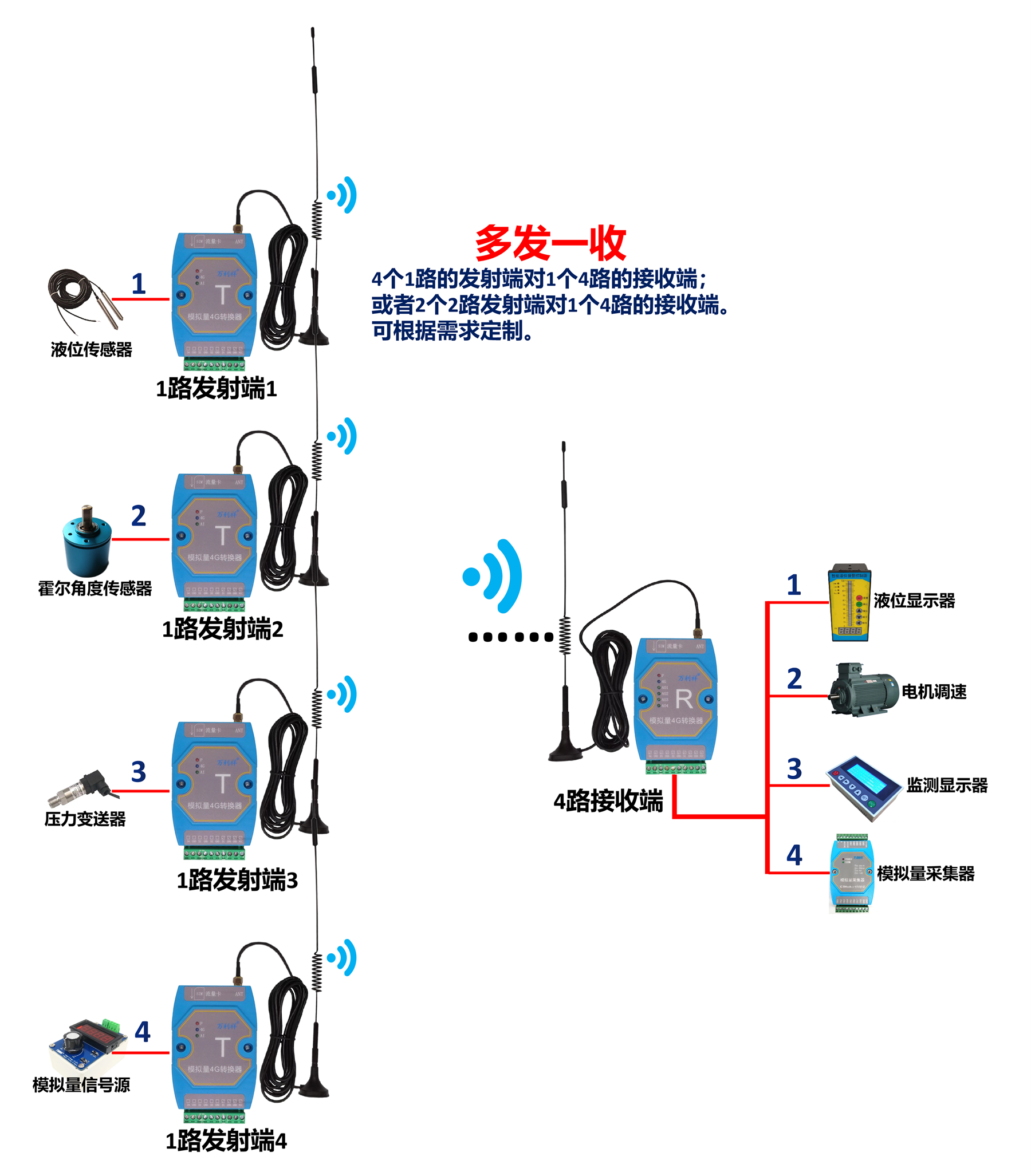

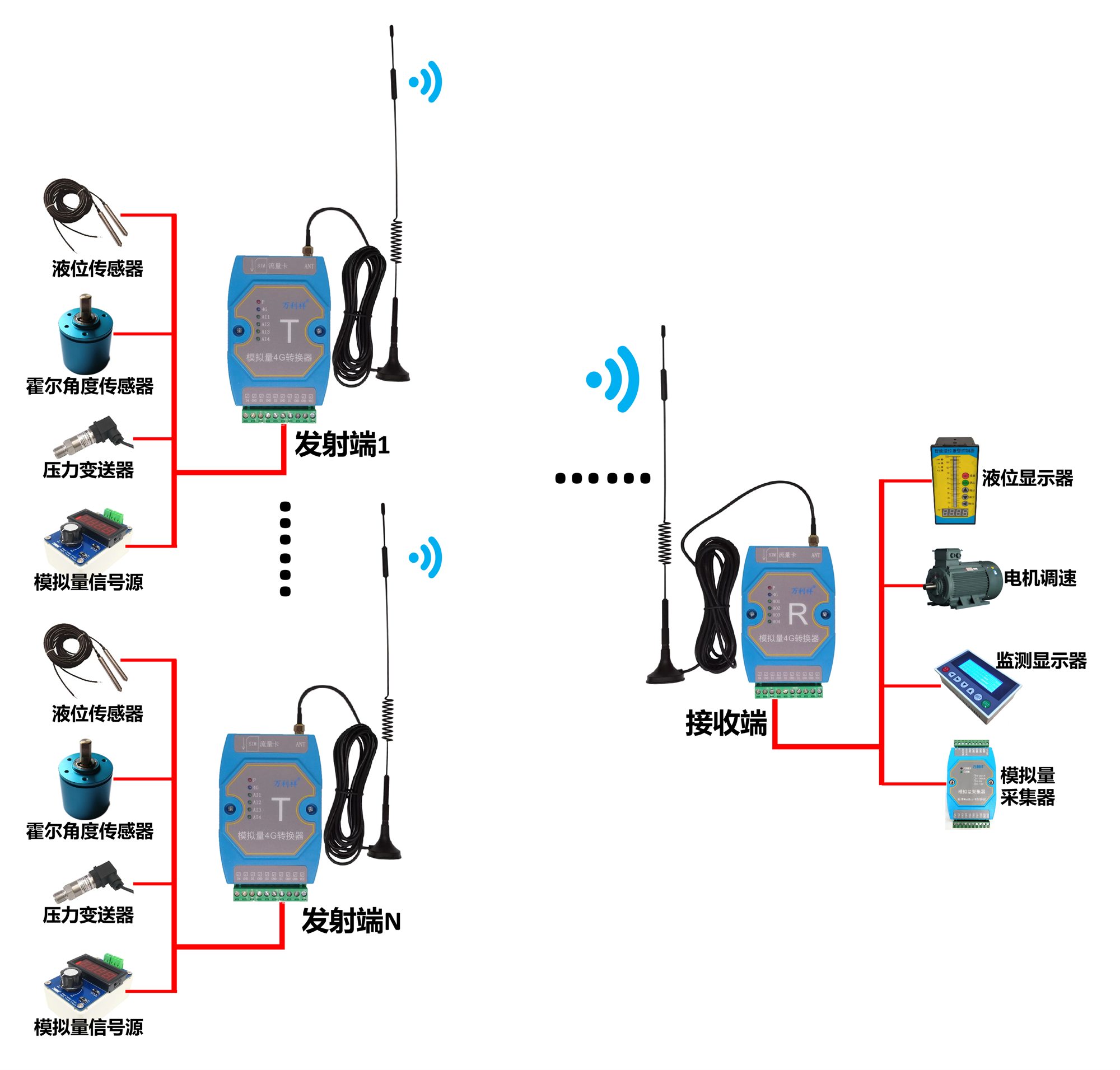

（3）、多发一收使用

多个发射机是相同的通信地址，都可以传输信号给同一个接收端。但同一时间只允许一个发射机在线，其他发射机作为备用机。

（4）、同一区域多发射器多接收器同时使用

同一区域多发射器多接收器同时使用时，同一发射器和接收器使用不同的通信地址，用不同的信道地址可以将之区分开来，多套同时使用各自独立、互不干扰。一对一、点对点通信。

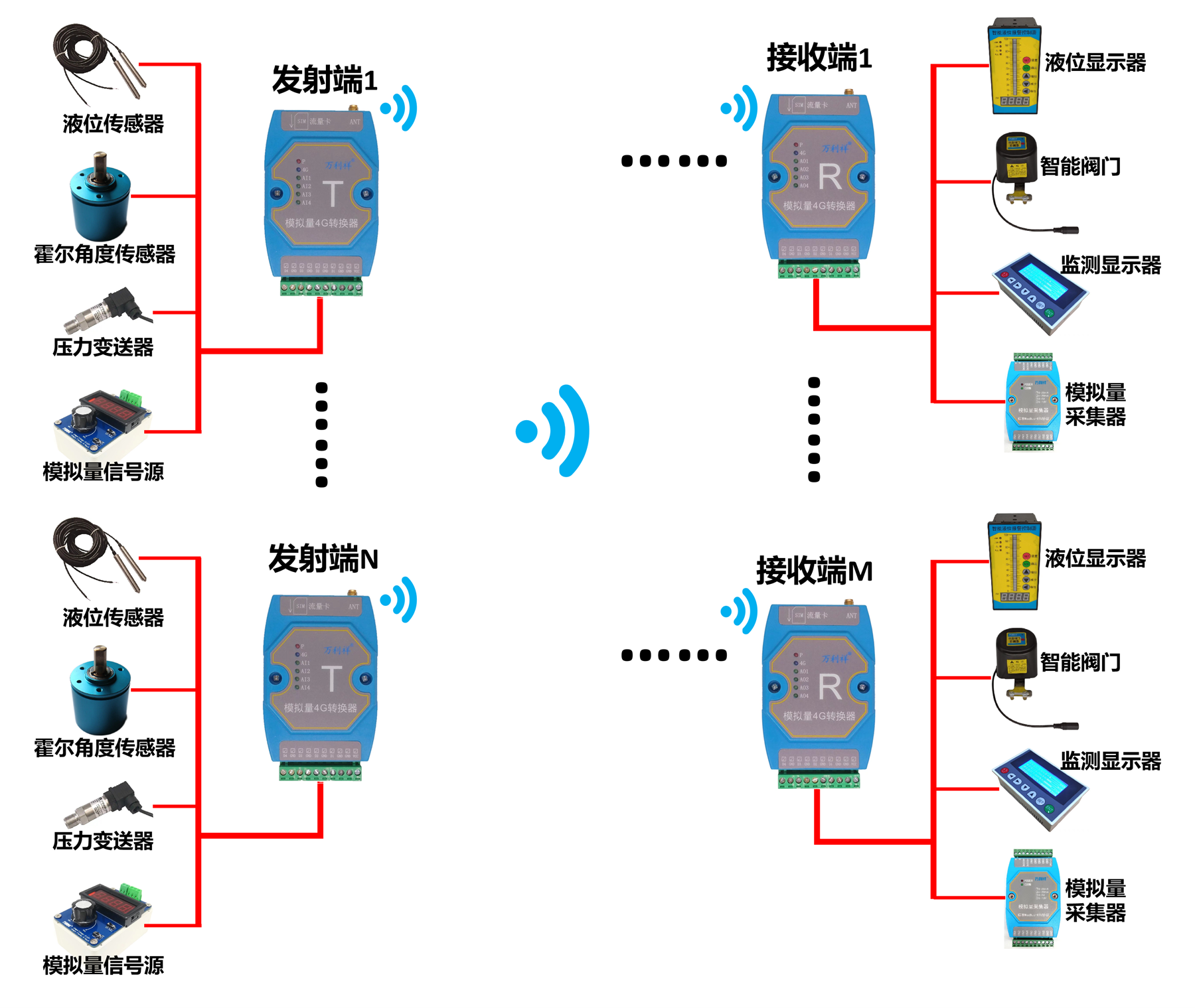

（5）、分布采集，统一接收使用

多个发射机分散采集模拟量信号，接收机统一接收多个发射机的模拟量信号，实现统一管理。

（6）、集中采集，分散控制使用

发射端集中采集模拟量信号，多个接收端分散接收不同的模拟量信号，实现统一采集分布控制。
