一、产品使用原理

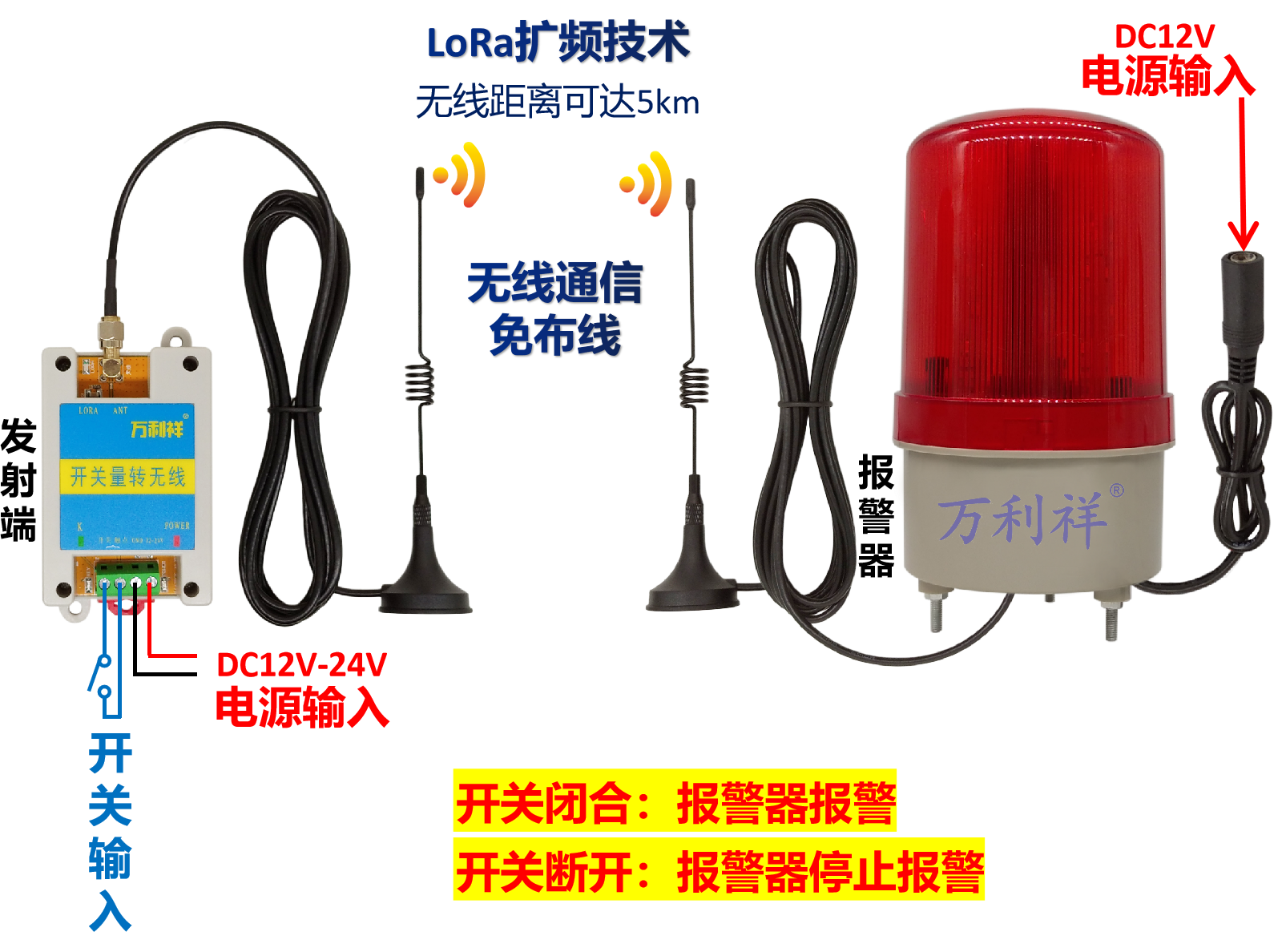

本套开关量无线报警器是由发射器和报警器组成的。发射器监测端口开关量信号，发射器开关闭合发出报警开启信号，远程报警器接收到信号后发出声光警报提醒；发射器开关断开发出报警停止信号，远程报警器接收到信号后停止报警。采用LORA无线扩频技术，信号可穿墙，传输速度快、距离远，信号稳定抗干扰。

二、产品参数介绍

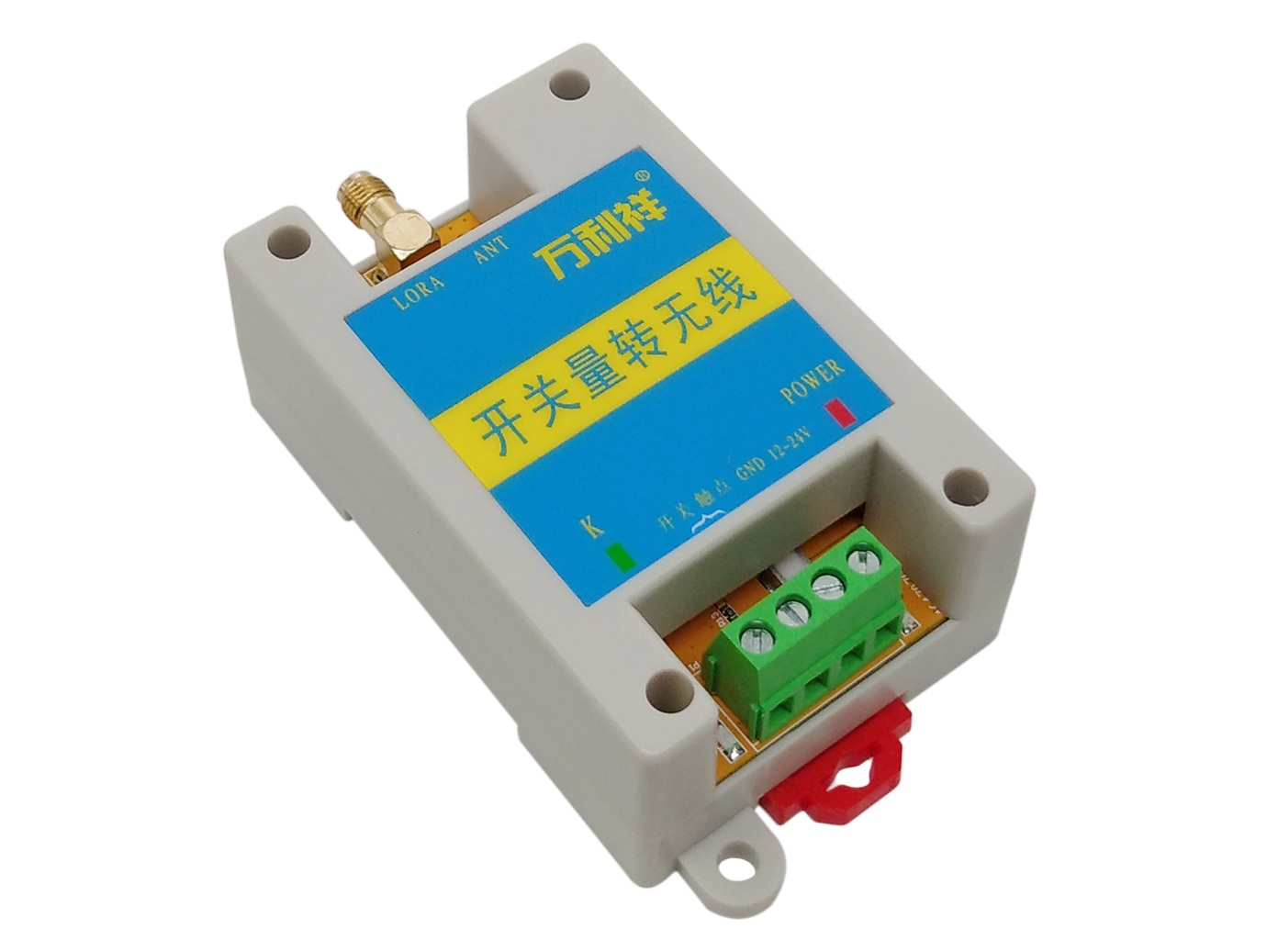

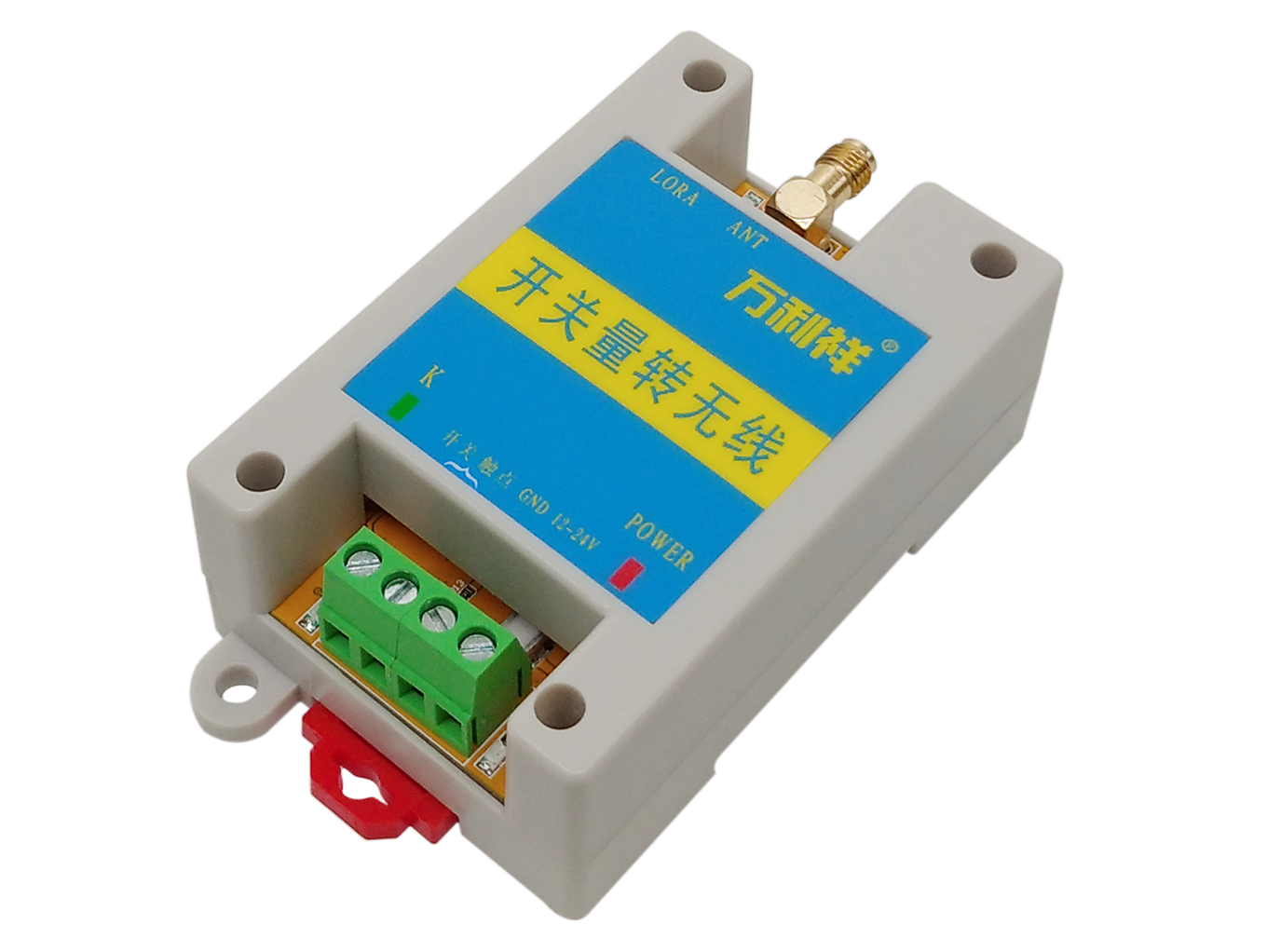

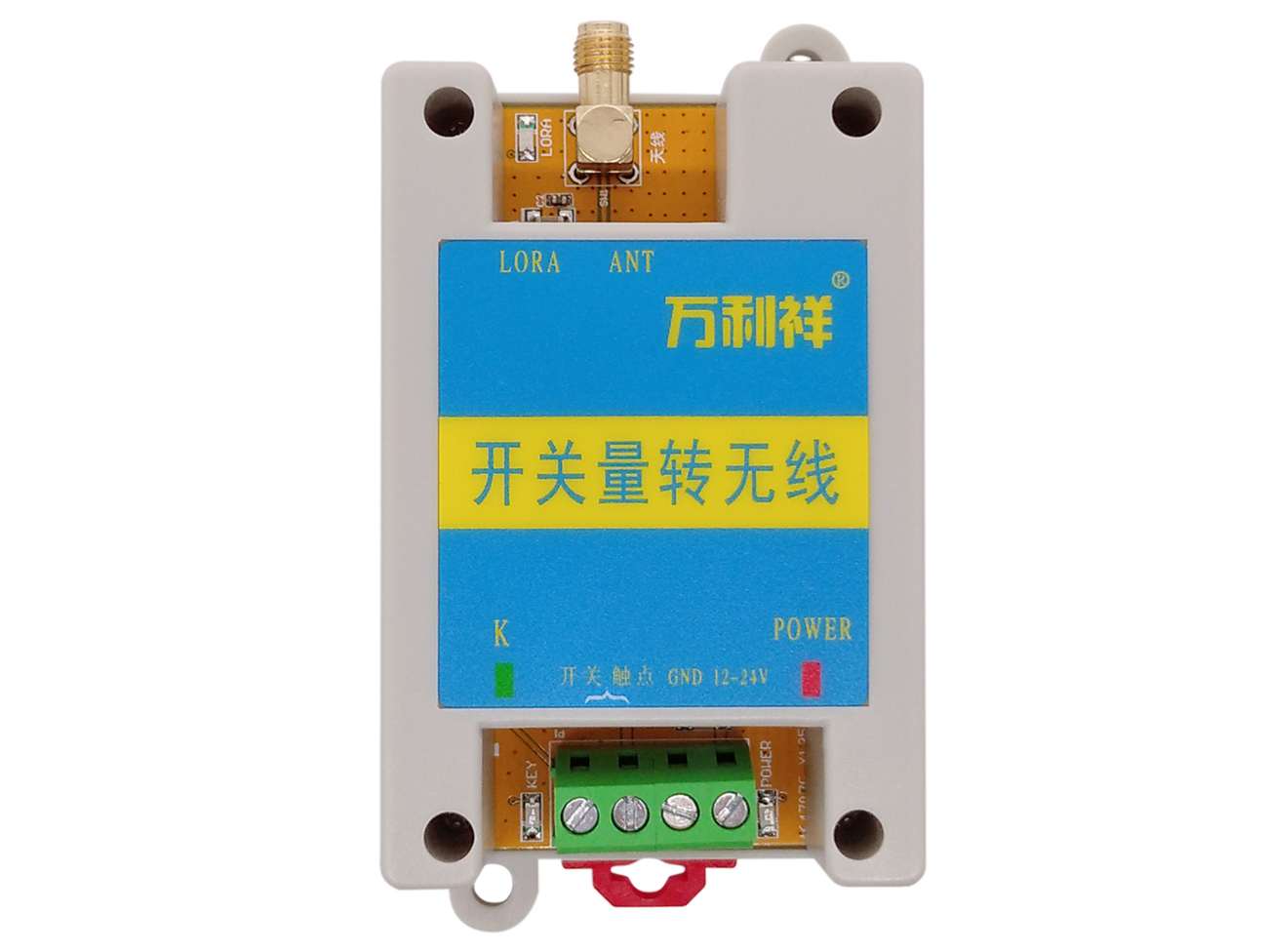

发射器

供电电压：DC12V-24V                  开关类型：无源开关（干接点）/TTL电平

通信方式：LORA无线                   传输距离：直线无遮挡1km-8km可选

工作频率：315MHz/433.92MHz             通信信道：400+

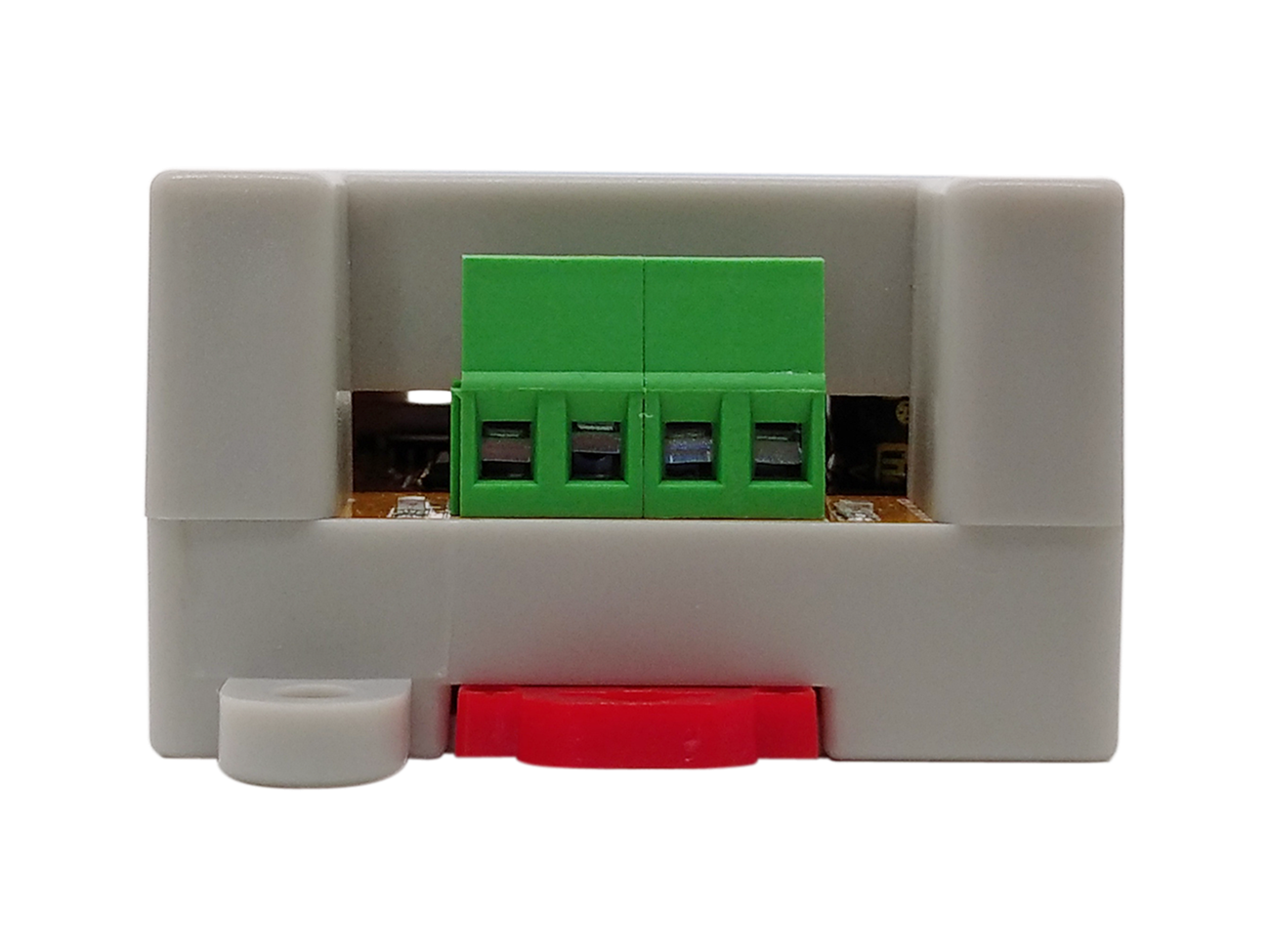

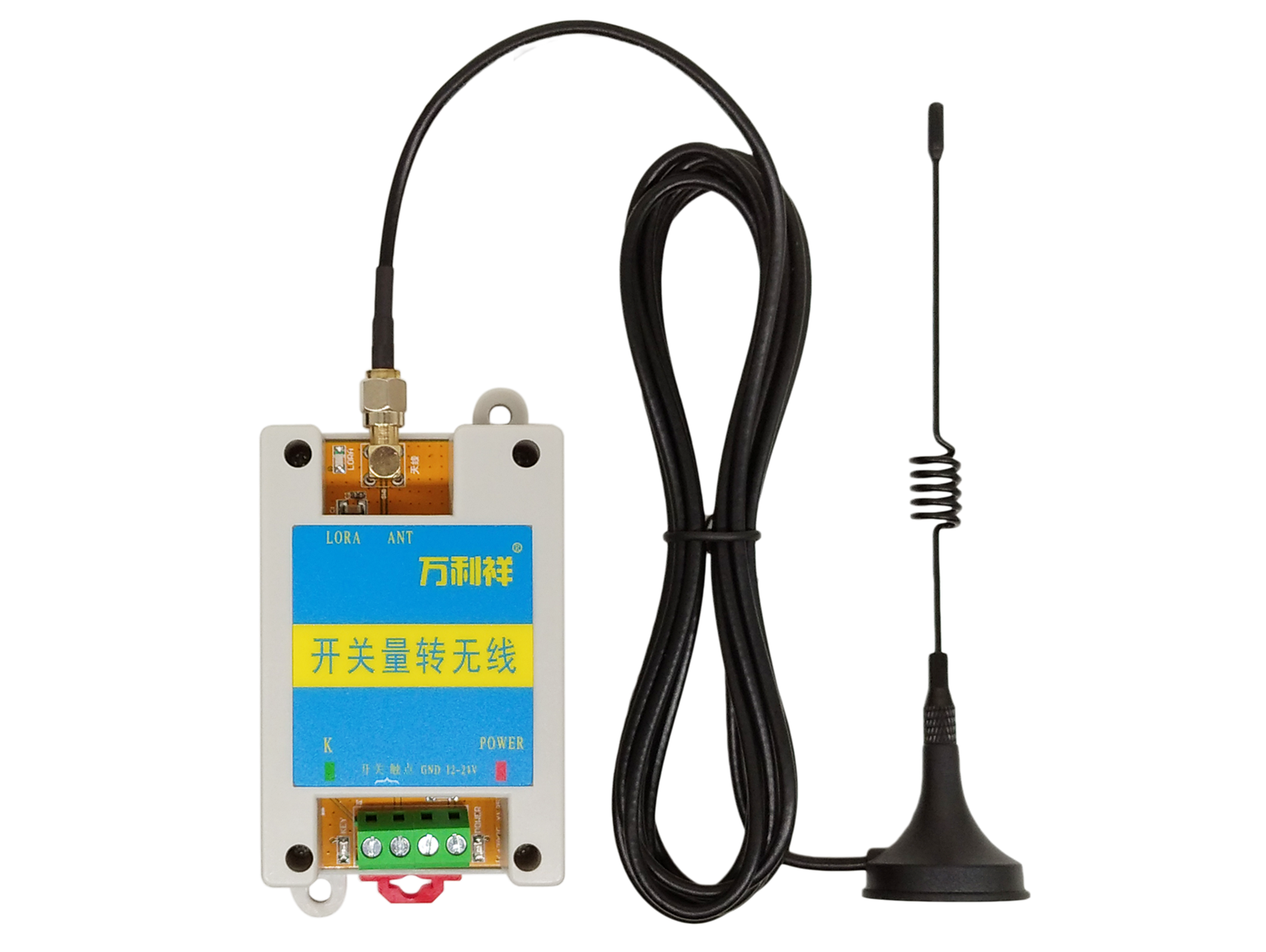

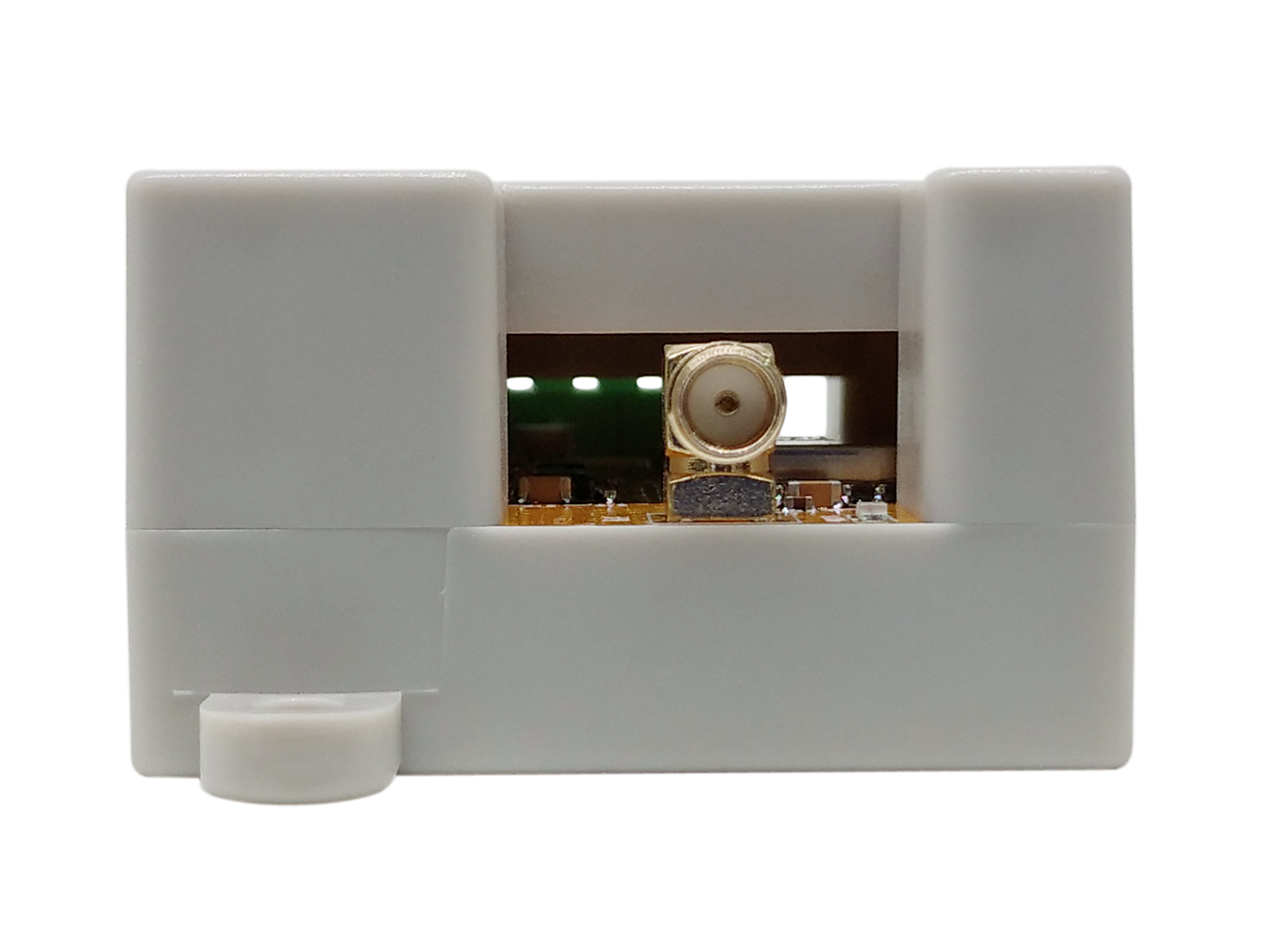

接线方式：工业端子                   天线长度：默认3米，3/5/10/15/25/30米可选

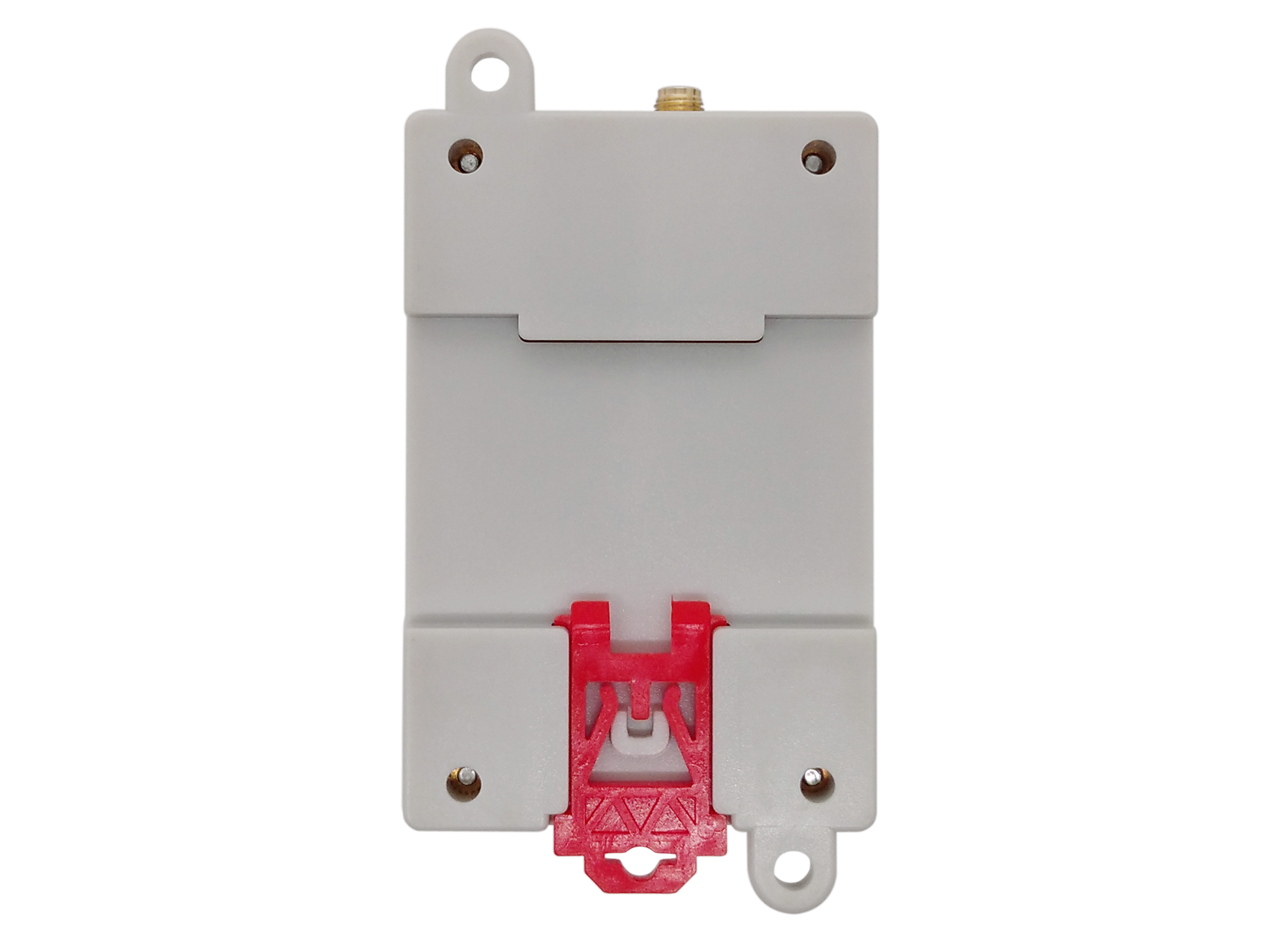

整机功耗：＜1W                      安装方式：螺丝固定或导轨安装

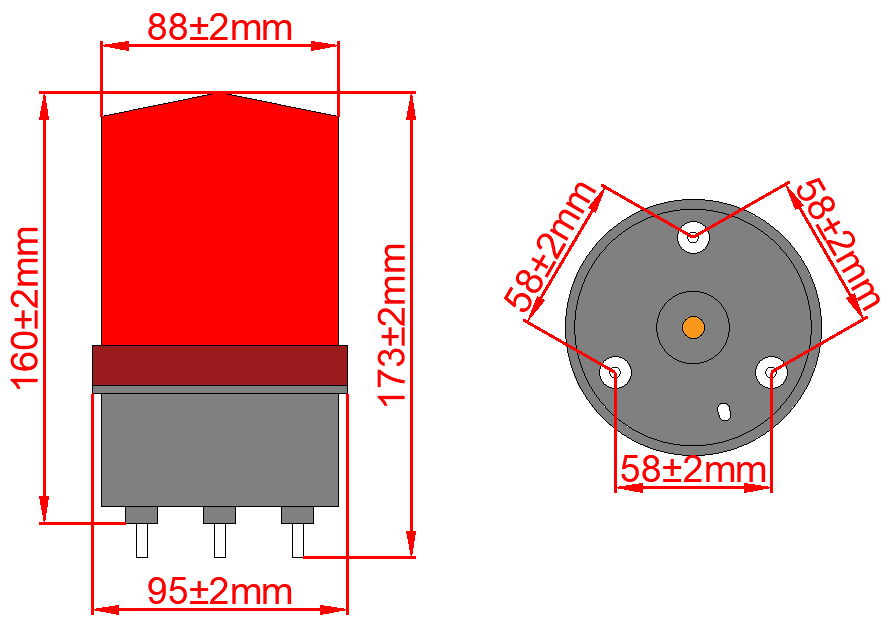

报警器

供电电压：DC12V                    报警方式：声光一体（声音和灯光）

亮灯方式：模拟旋转发光                音量大小：110dB（分贝）

配对方式：出厂软件配对                接收灵敏度：-114dBm

防水等级：IPX4                    天线长度：默认3米，3/5/10/15/25/30米可选

整机功耗：＜2W                     安装方式：支架安装或磁吸安装

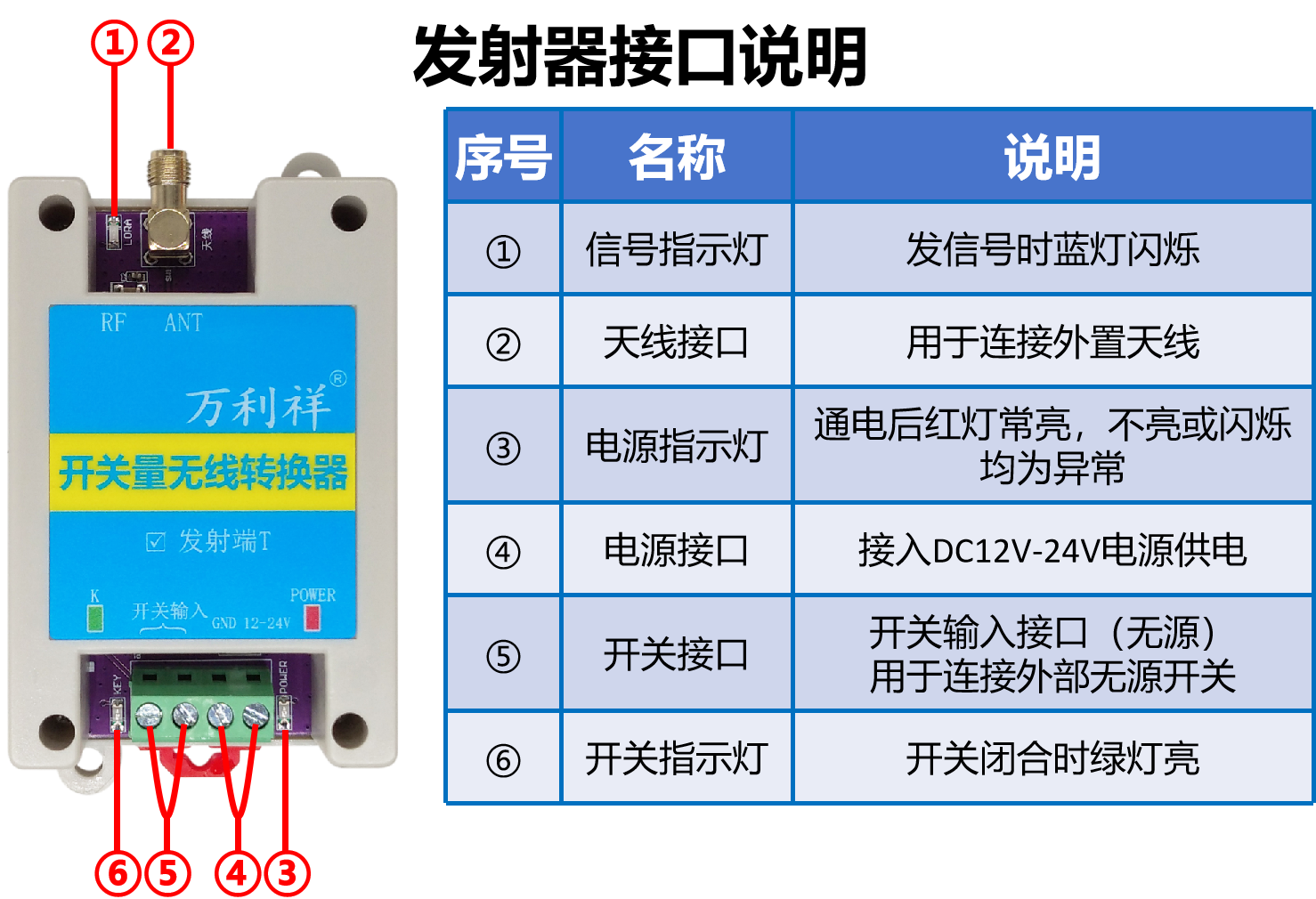

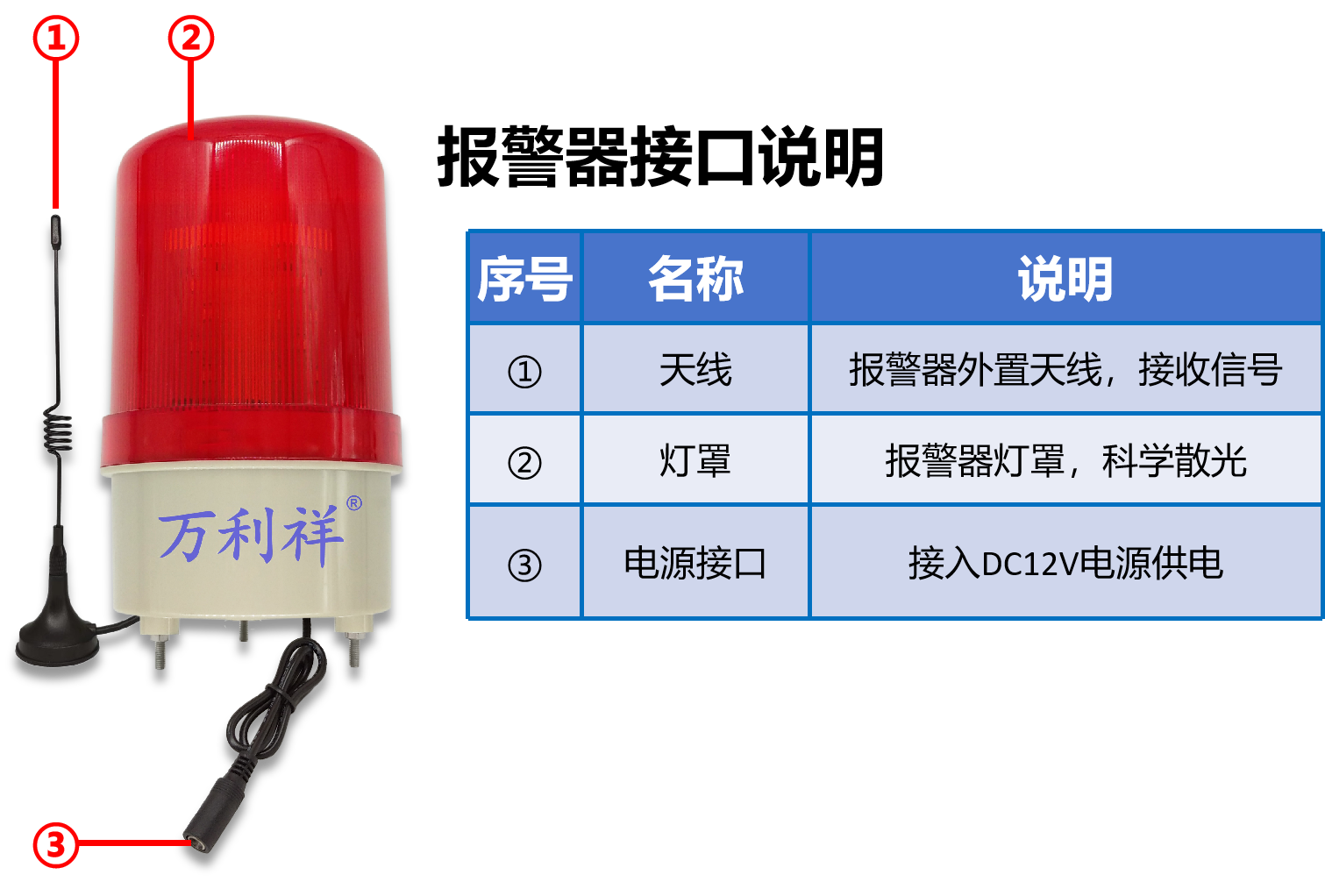

三、产品面板说明

四、产品使用场景

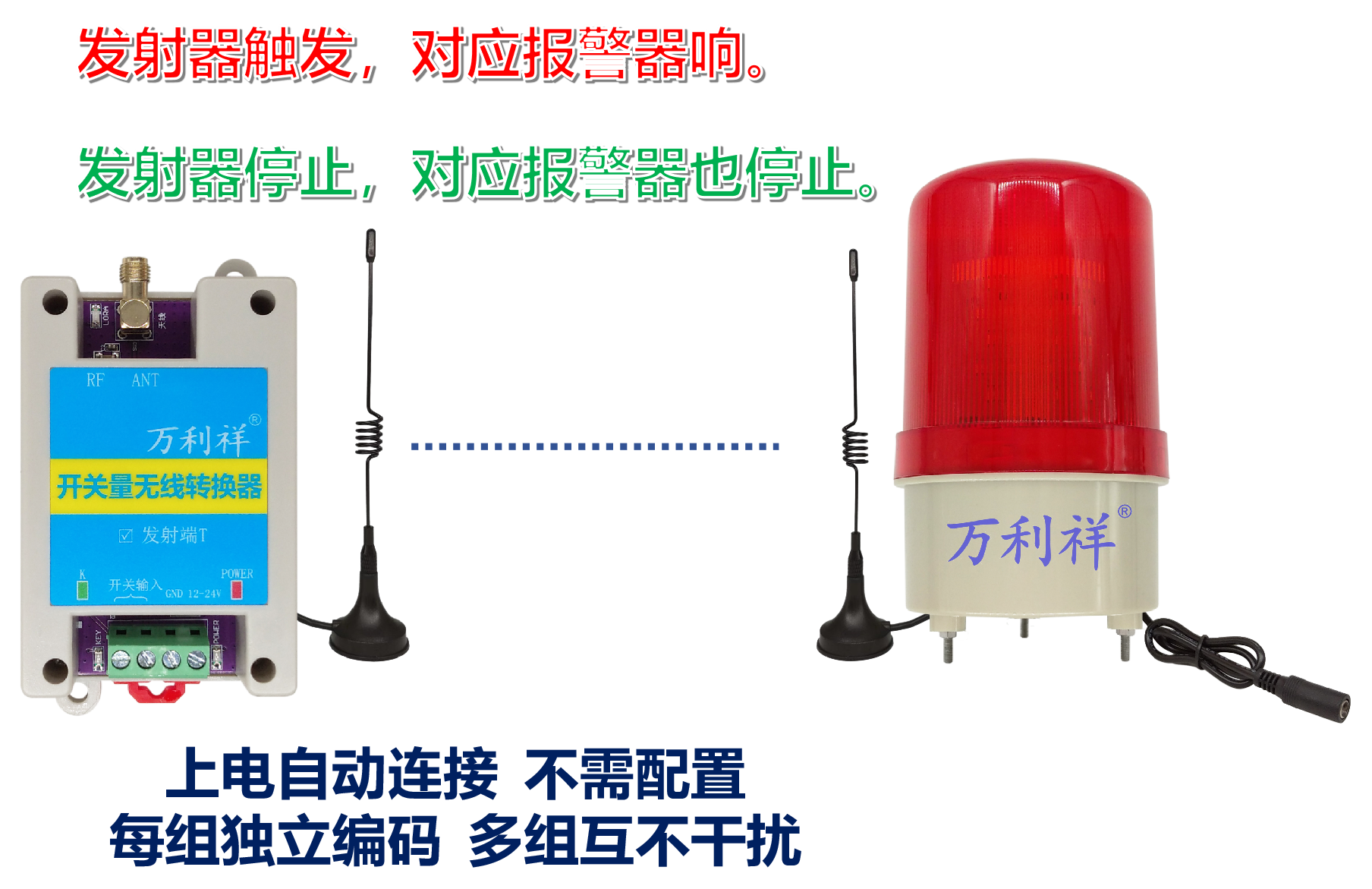

（1）一对一使用

一个发射器控制对应的那个报警器。多套设备在同区域同时使用互不干扰、各自独立，一发一收的使用非联动方式。

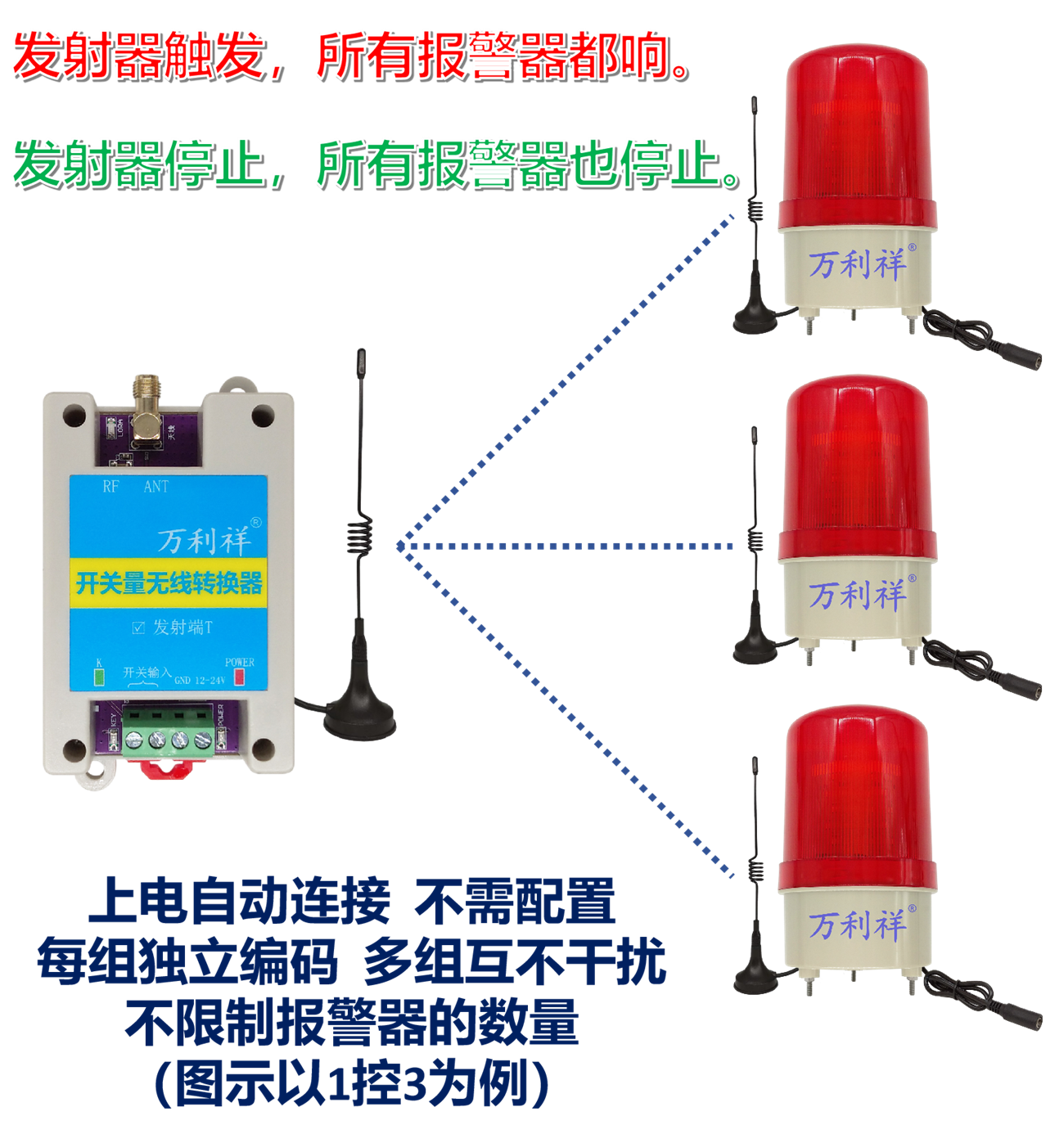

（2）一对多使用

一个发射器控制多个报警器。发射器触发，对应的所有报警器都响。一发多收联动报警。

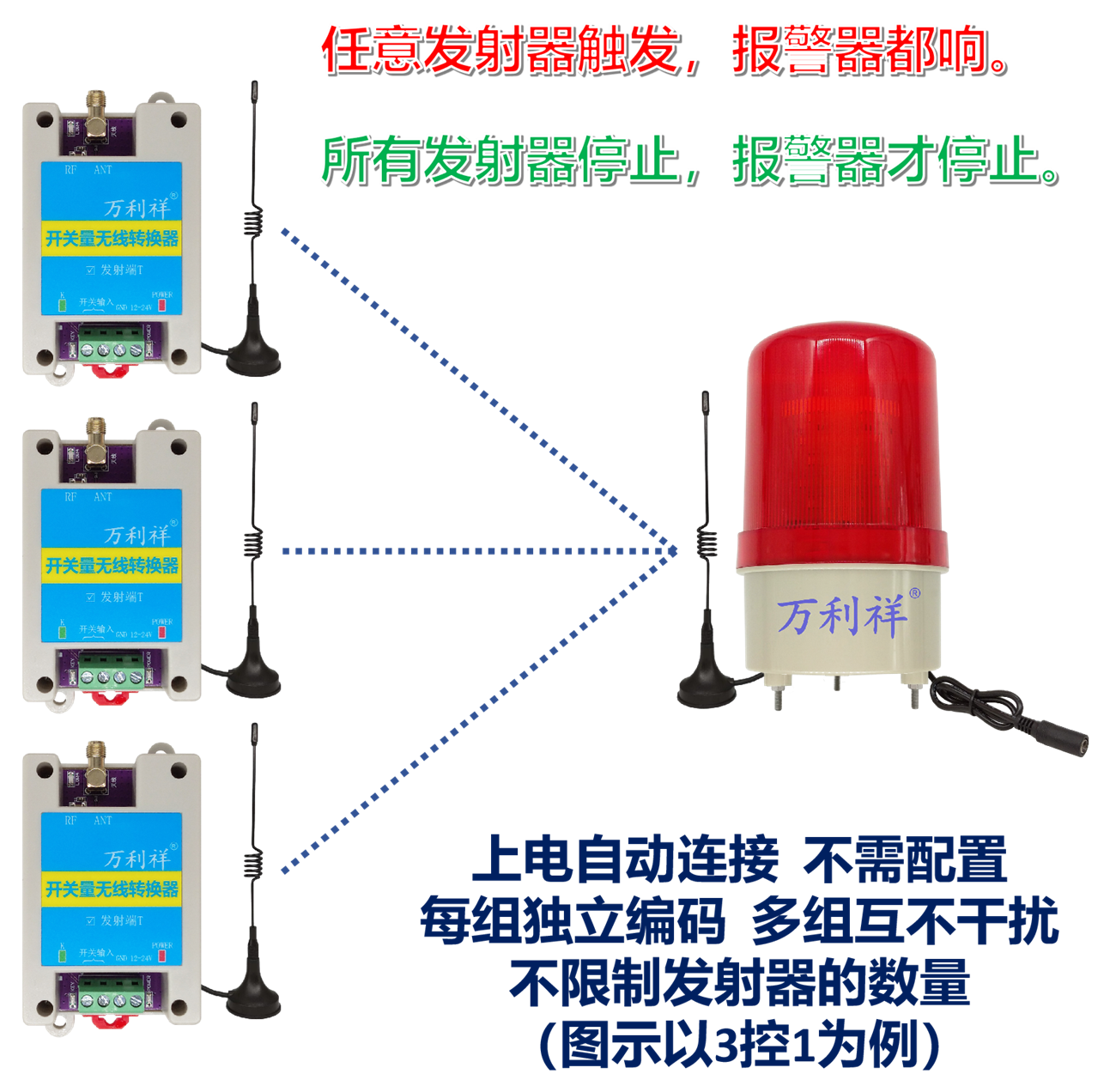

（3）多对一使用

多个发射器控制同一个报警器。任意一个发射器触发，对应的那个报警器都会响。多发一收联动报警。

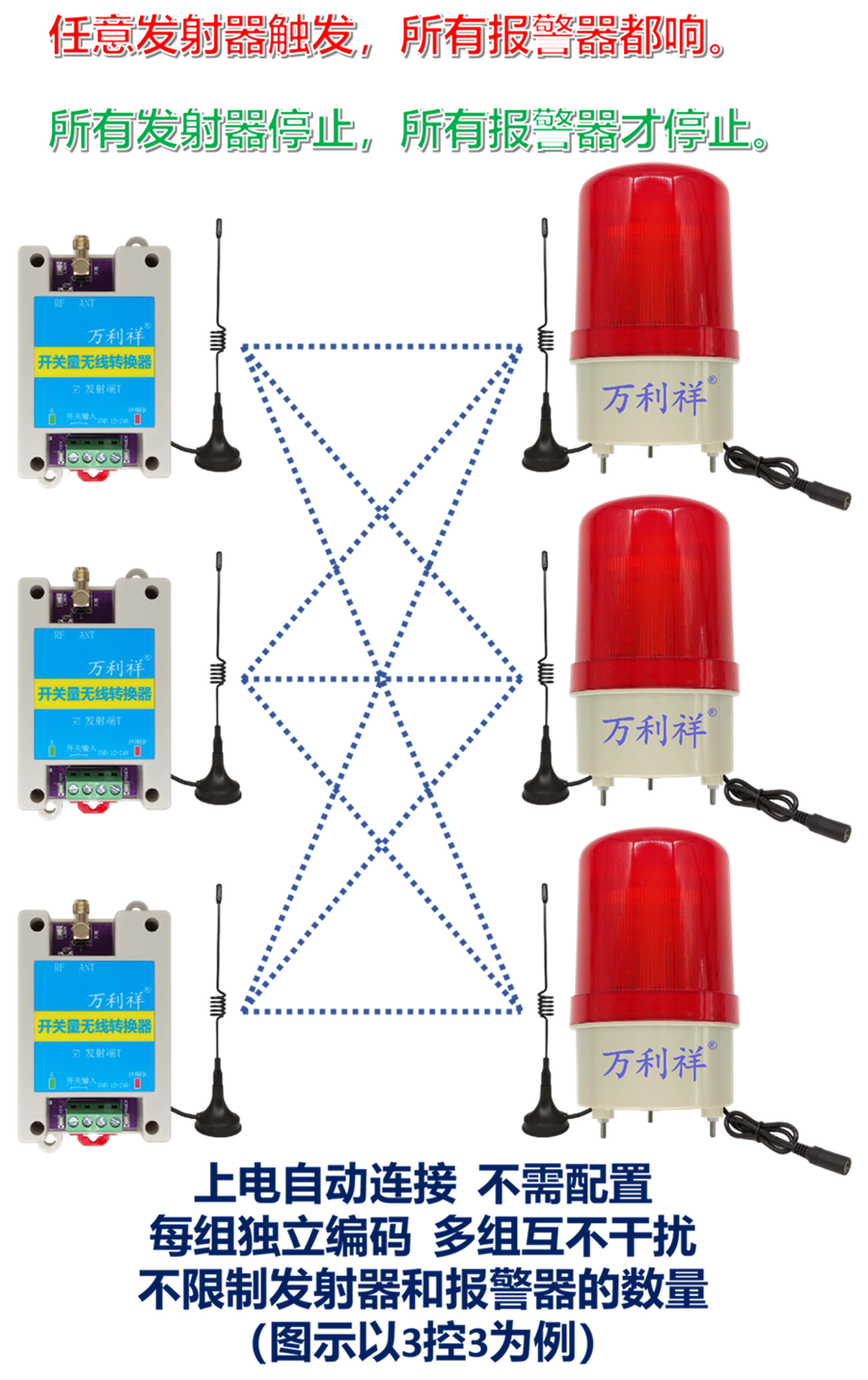

（4）多对多使用

多个发射器控制多个报警器。任意一个发射器触发，对应的所有报警器都会响。多发多收联动报警。

五、产品使用接线

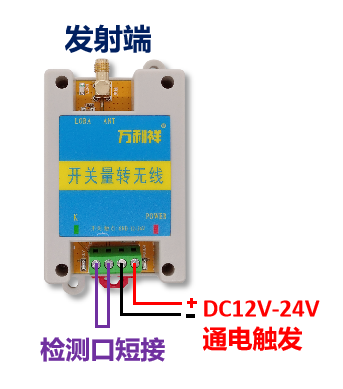

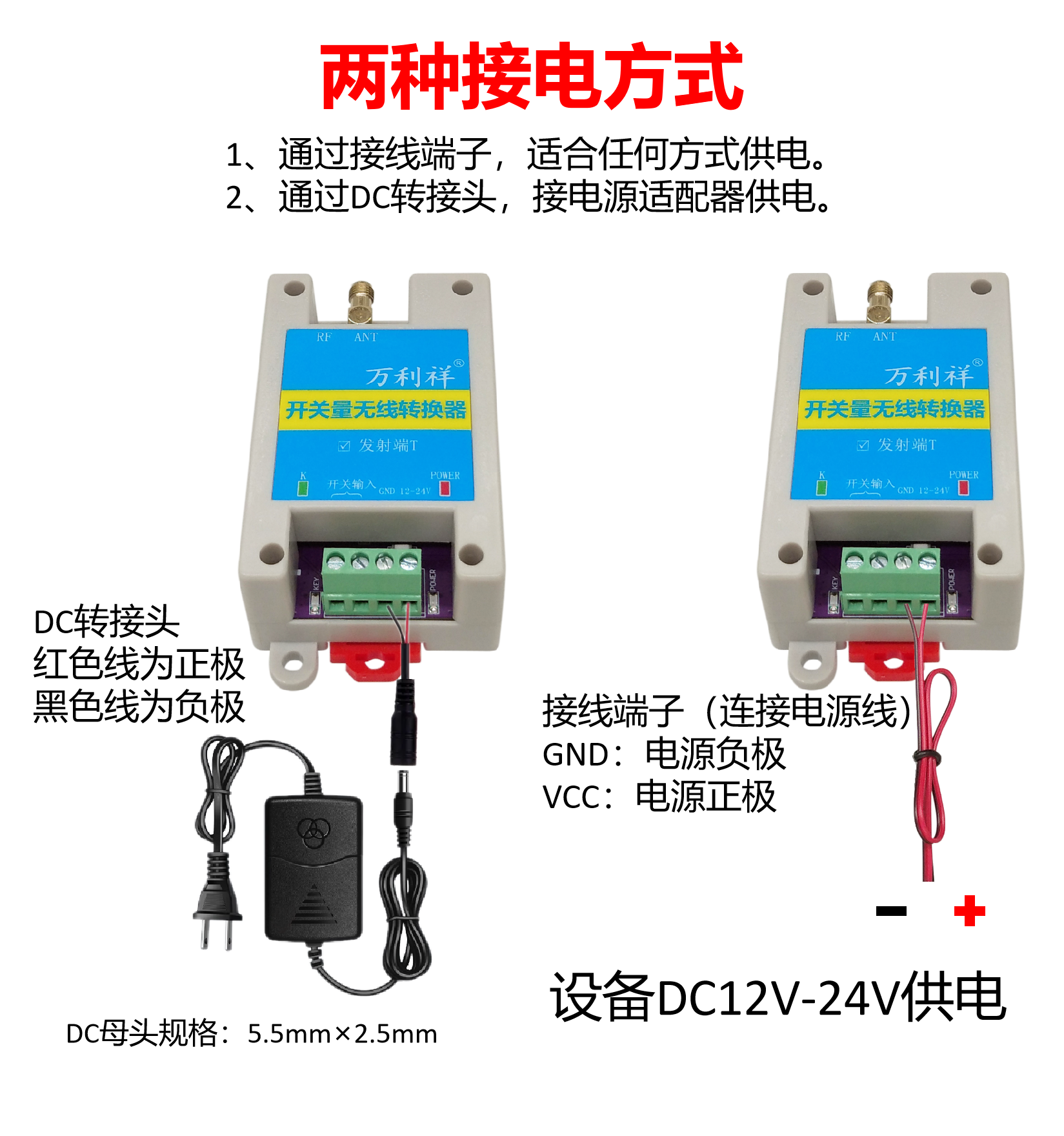

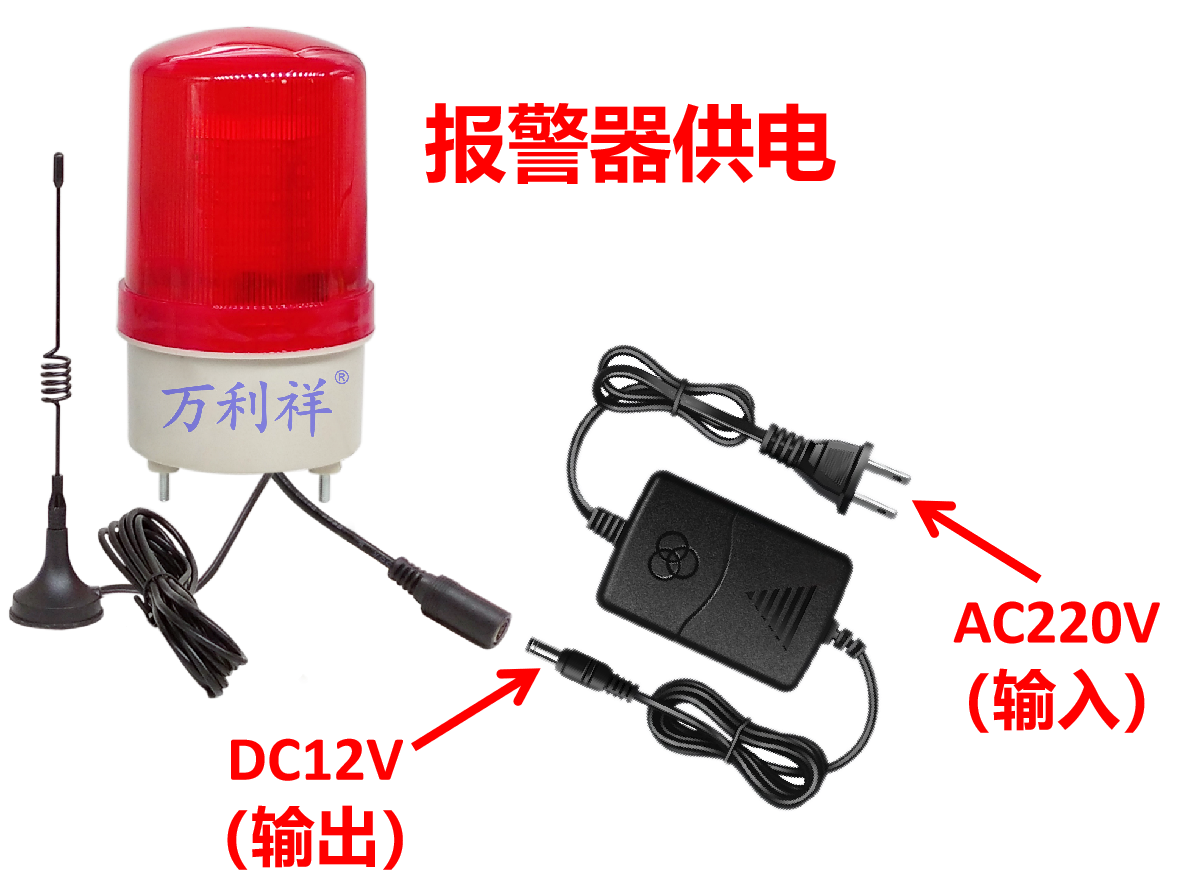

（1）产品供电

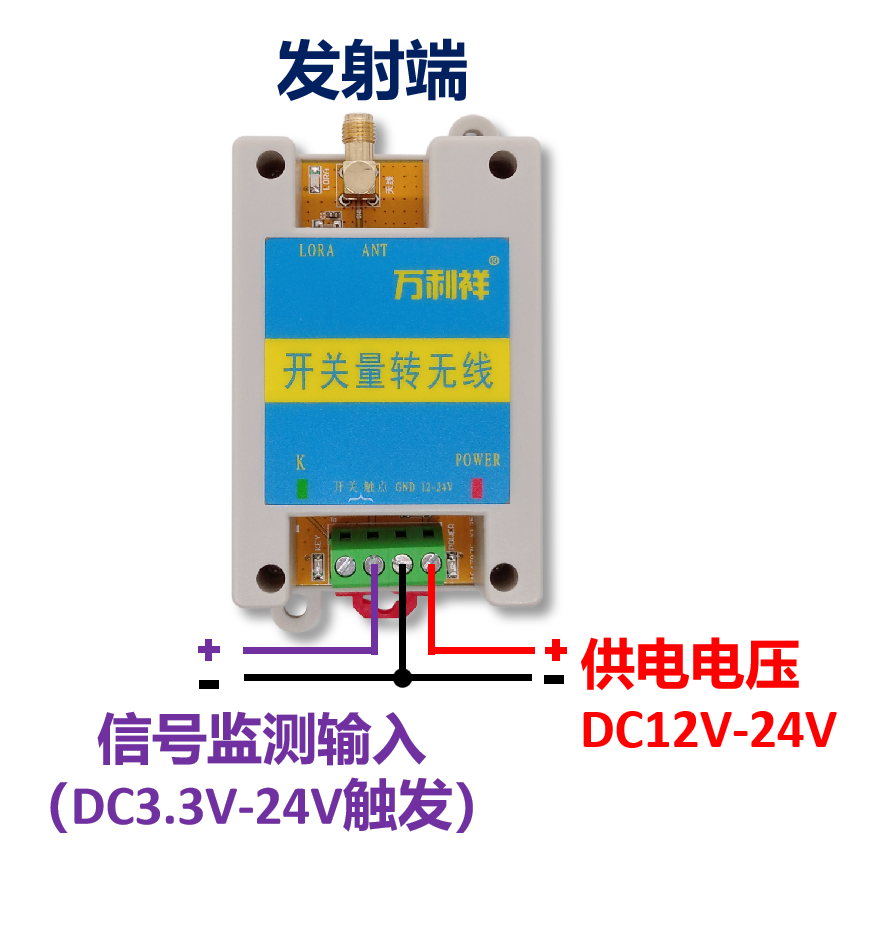

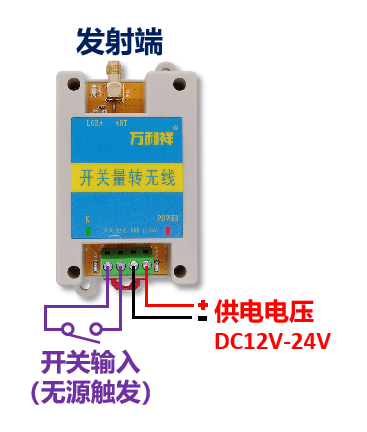

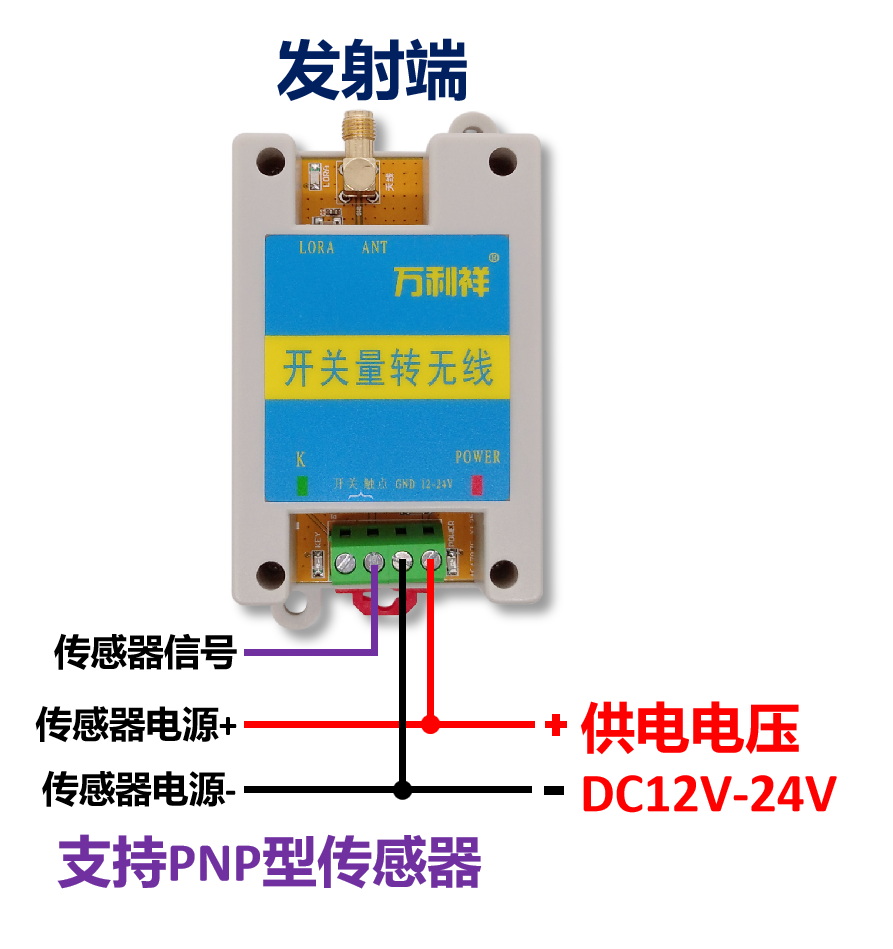

（2）设备触发报警方式
