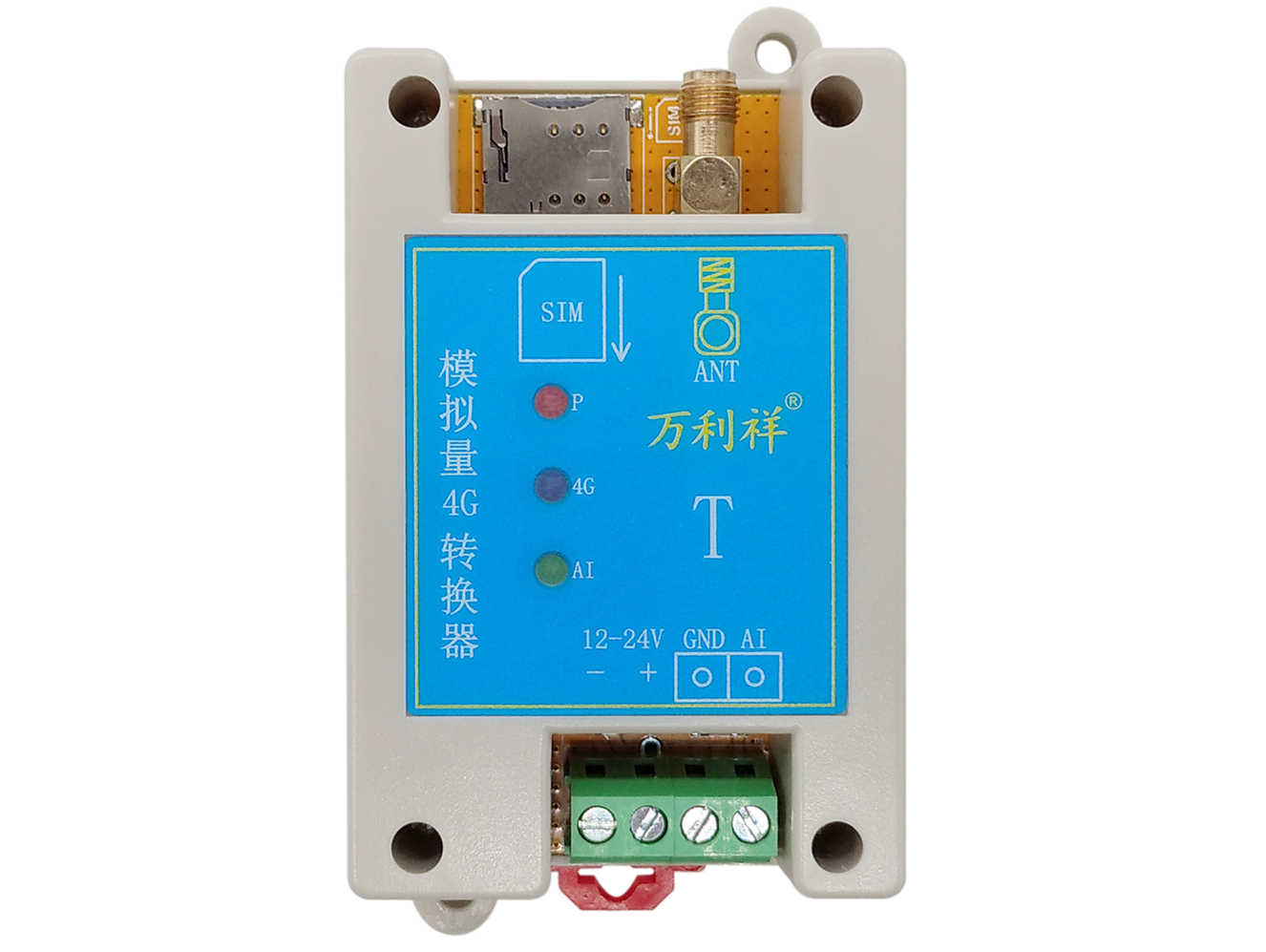

一、模拟量4G转换器介绍

模拟量4G无线转换器是一种“模拟量现场采集---网络服务器---模拟量还原输出”的远距离透明传输设备，分为发射机和接收机，成对使用；发射机将现场 4~20mA/0~10V模拟量信号采集处理，并通过4G网络上传至服务器；远端接收机通过4G网络与服务器交互，把数据还原为对应发射机通道的模拟量信号。无线传输采用 4G联网方式，只要能上网的地方，就可以使用，不限距离，可广泛应用于现场需要模拟量信号远距离传输的场合。

二、模拟量4G转换器参数说明

电流模拟量：4-20mA             电压模拟量：0-10V

AD精度：16bit                    DA精度：12 bit

输入电阻：24Ω/200kΩ           最大负载：600Ω

数据更新：3秒                通道数量：1路模拟量（电流、电压可选）

通信方式：4G联网             SIM卡：中国移动、联通、电信三网通用

接口类型: 工业接线端子        接口标准：两线式，三线式，四线式

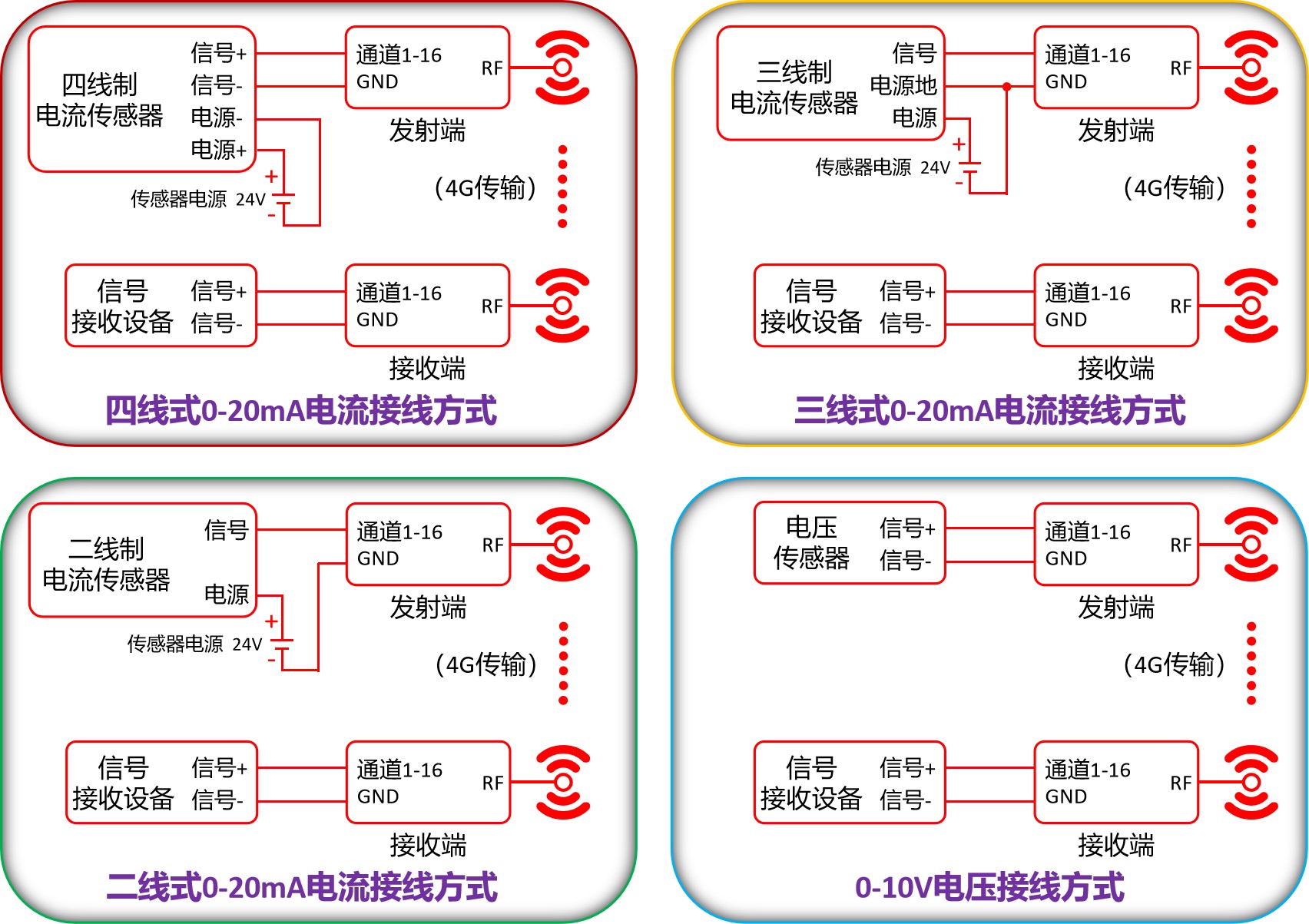

三、模拟量4G转换器接线示意图

 接线图：

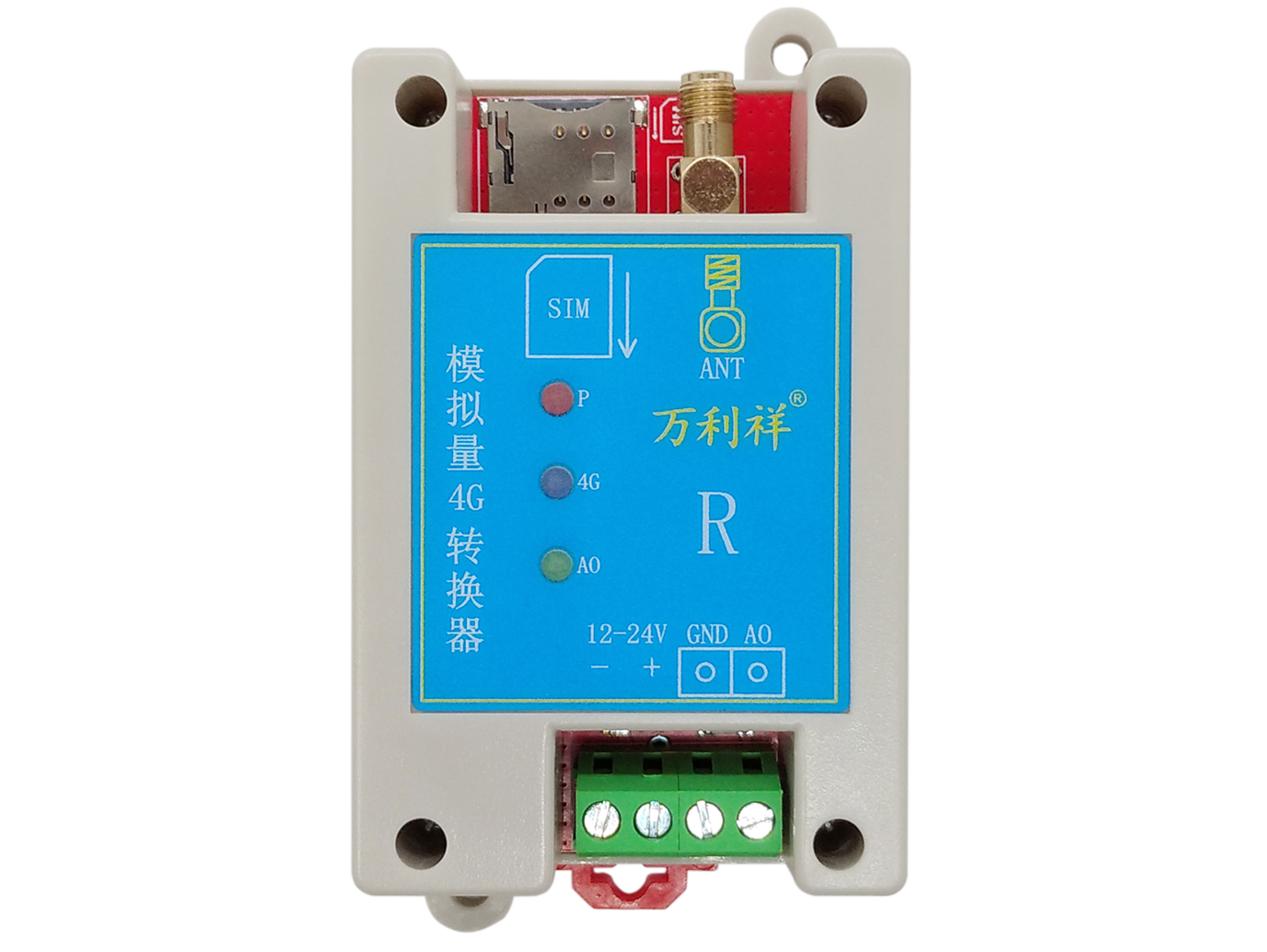

指示灯说明：

供电指示灯P：模拟量4G无线转换器接通电源时，供电指示灯会常亮，颜色为红色，闪烁或不亮均不正常。

网络数据指示灯D：设备检测到有手机卡，并开始联网通信时，指示灯快速闪烁，颜色为蓝色，不亮或者闪烁较慢时，表示没有正确插入手机卡或者手机卡无流量。

4G网络指示灯:设备正常4G联网并且已经接入服务器，指示灯常亮，颜色为蓝色，不亮则表示4G网络接入服务器失败。

模拟量指示灯A1：没有模拟量4-20mA/0-10V输入或者输出时，模拟量指示灯A1为常灭状态，当通道有模拟量输入或者输出时，A1指示灯常亮，颜色为绿色。

四、模拟量无线转换器使用场景

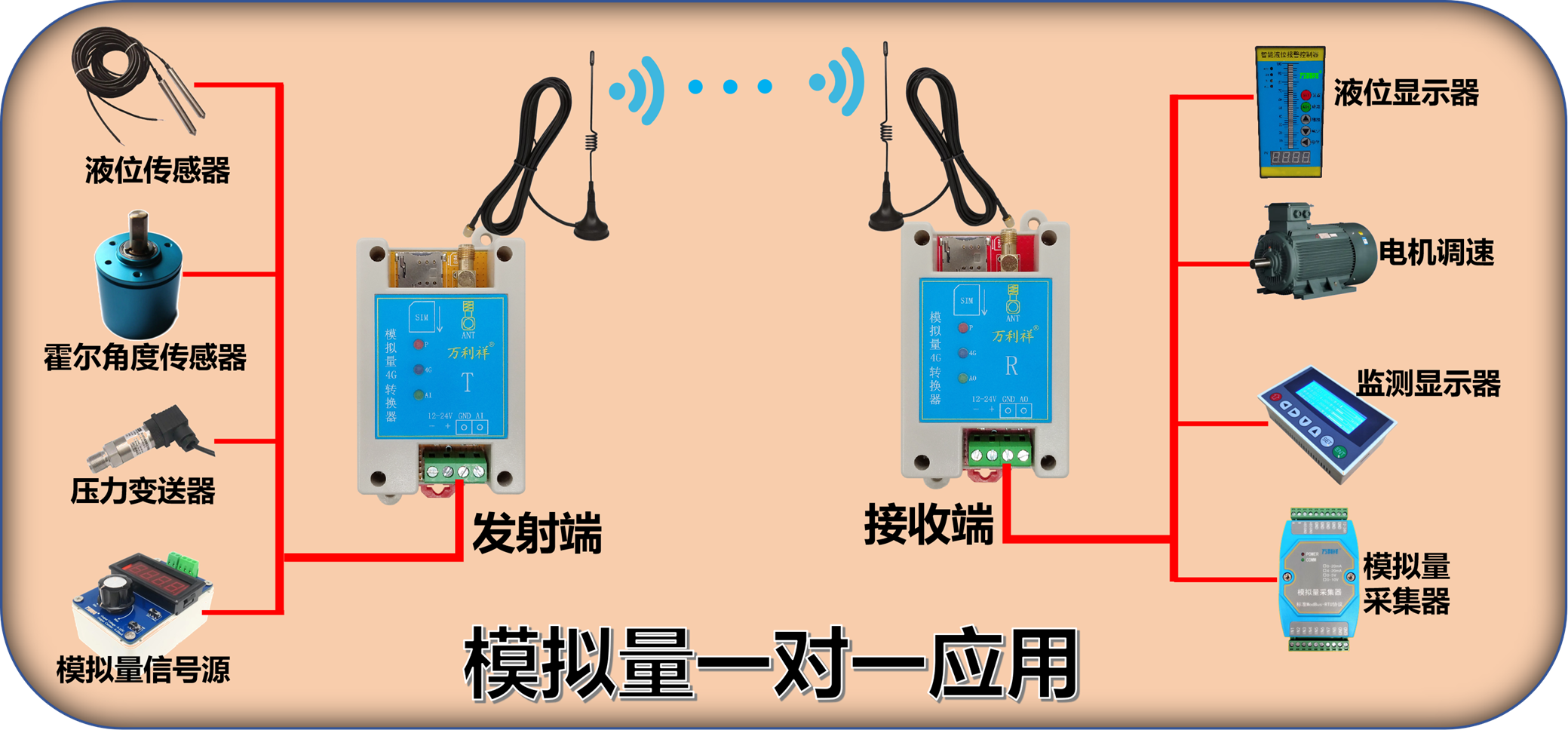

（1）、一对一常规型。发射机对4-20mA/0-10V模拟量传感器、模拟量控制器等信号进行采集、通过4G网络上传到服务器，远端接收机从服务器获取到发射机所采集上传的数据，将之还原为对应的模拟量信号输出。

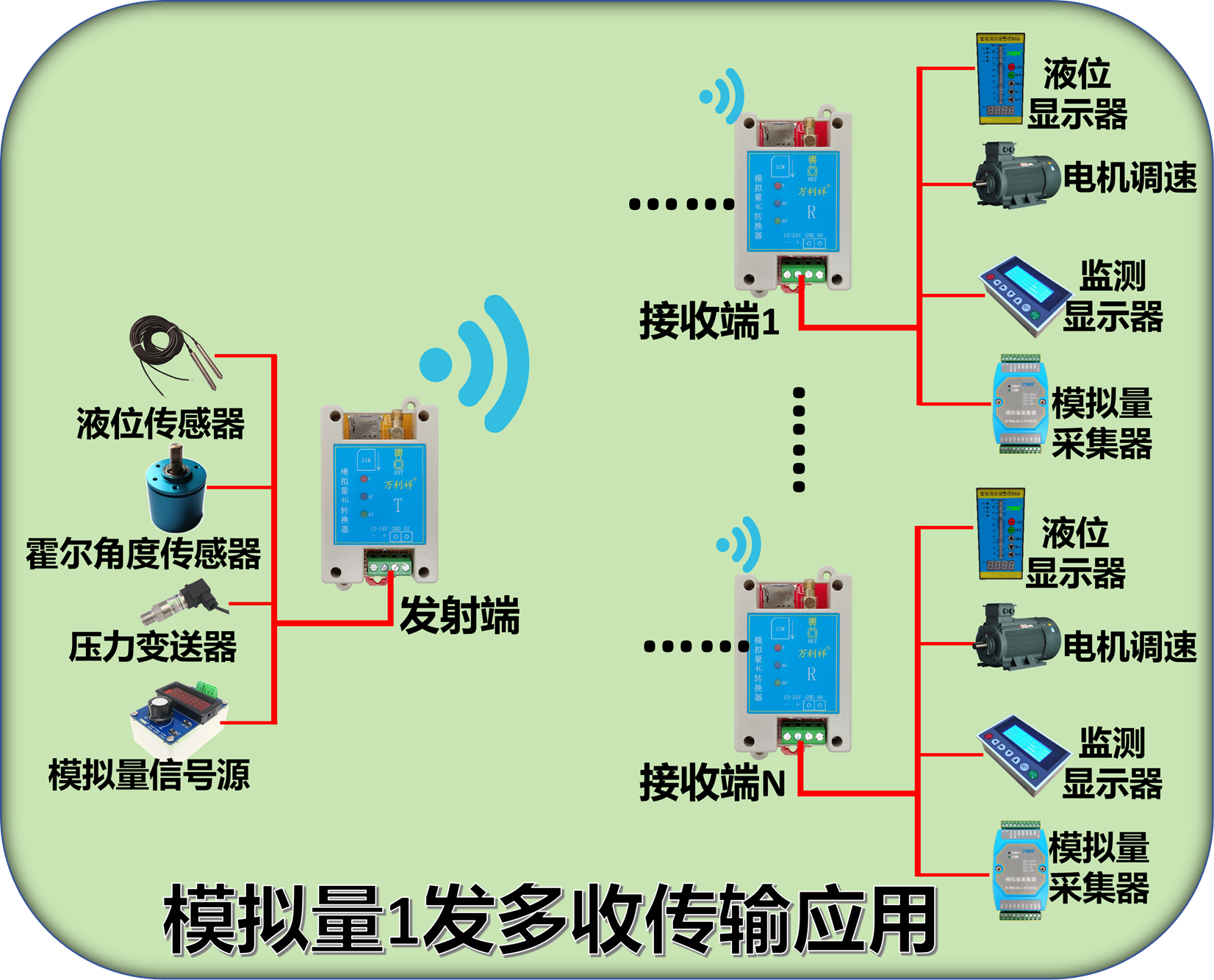

（2）、一发多收使用

一个发射器给多个接收器同时发信号，多个接收器都能收到相同的模拟量信号。

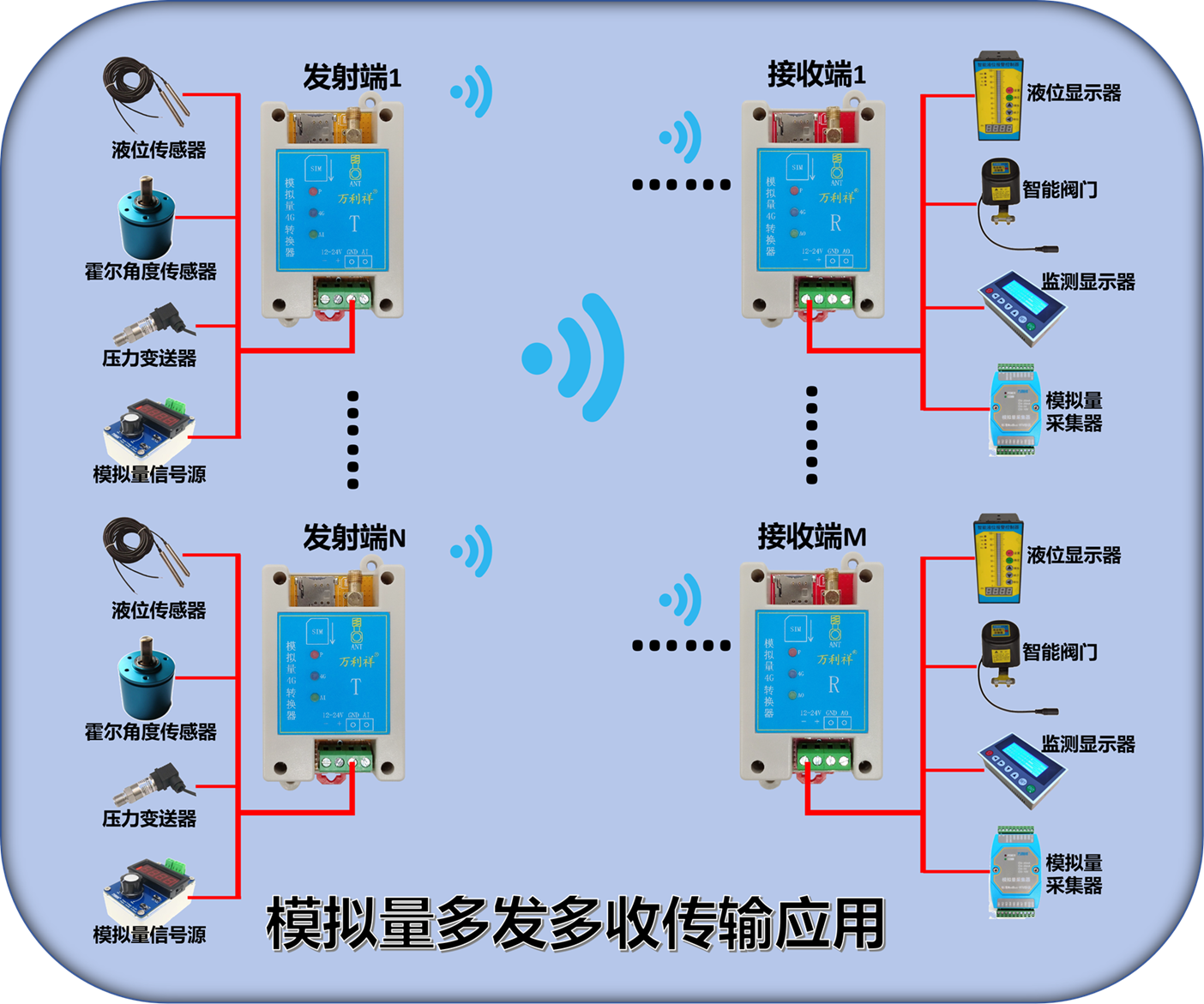

（3）、同一区域多发射器多接收器同时使用

同一区域多发射器多接收器同时使用时，同一发射器和接收器使用同一个信道，可以用不同的信道可以将之区分开来，设备最多可以设置112个信道。
