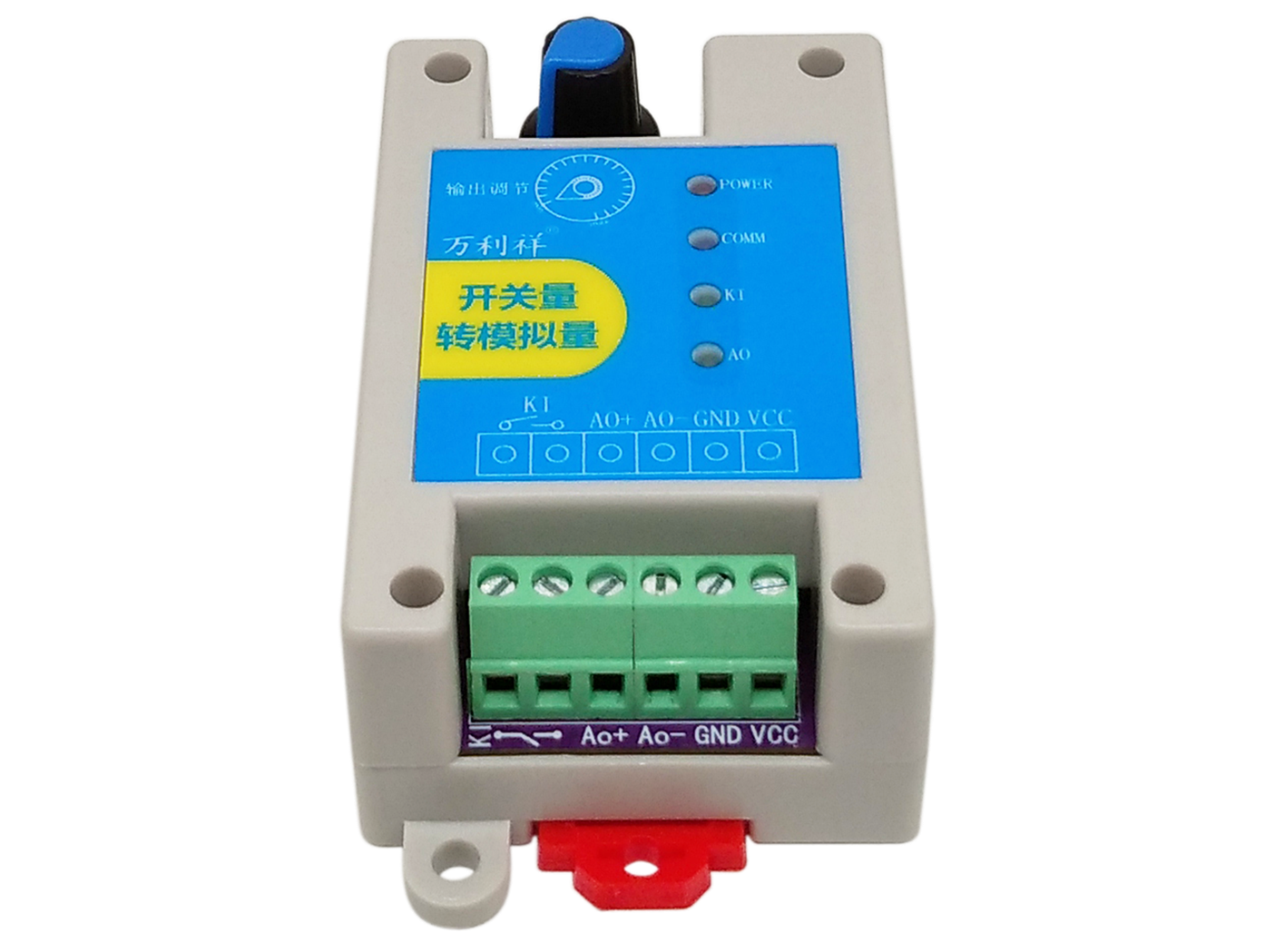

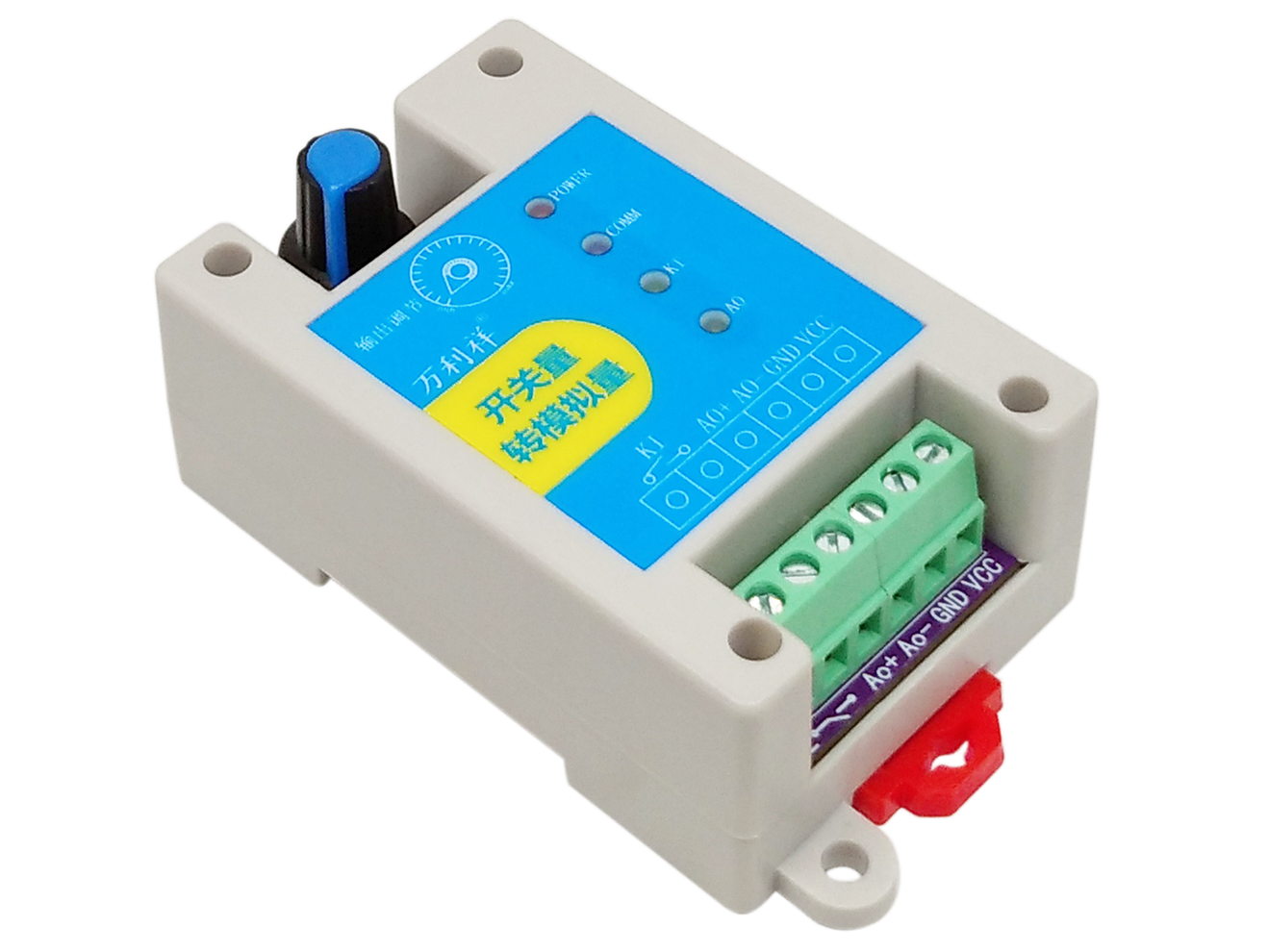

一、功能说明

1路开关量转1路模拟量模块实现对1路继电器开关的断开-闭合状态采集，从而转换为对应的0-20mA电流模拟量输出。

主要功能表现：

（1）输入的开关断开，输出0mA、或者4mA电流，出厂可选择；

（2）输入的开关闭合，输出10mA电流（默认10mA，具体大小可通过电位器旋钮自行调节）。

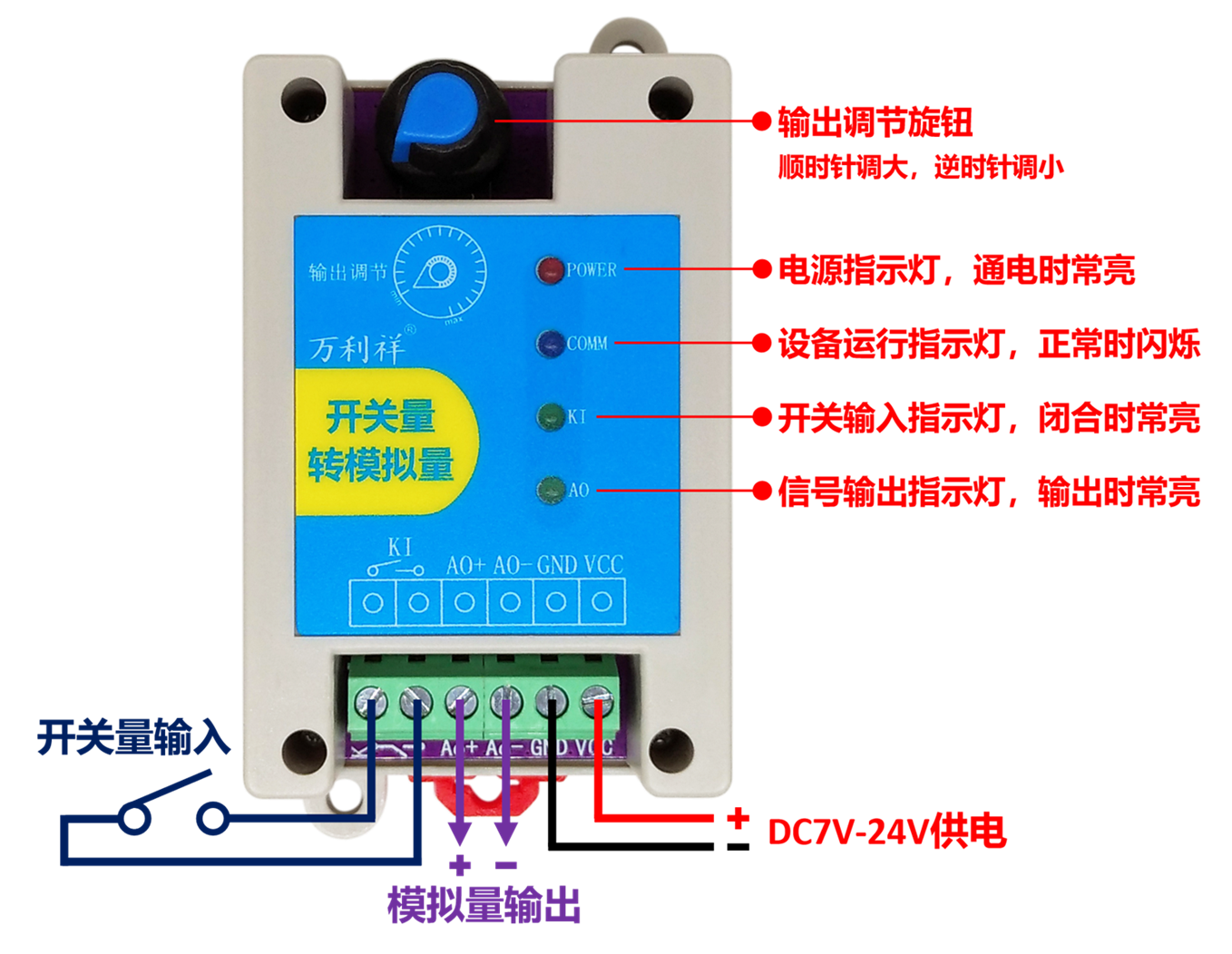

二、模块接线示意图

模块供电范围：DC7V-24V。

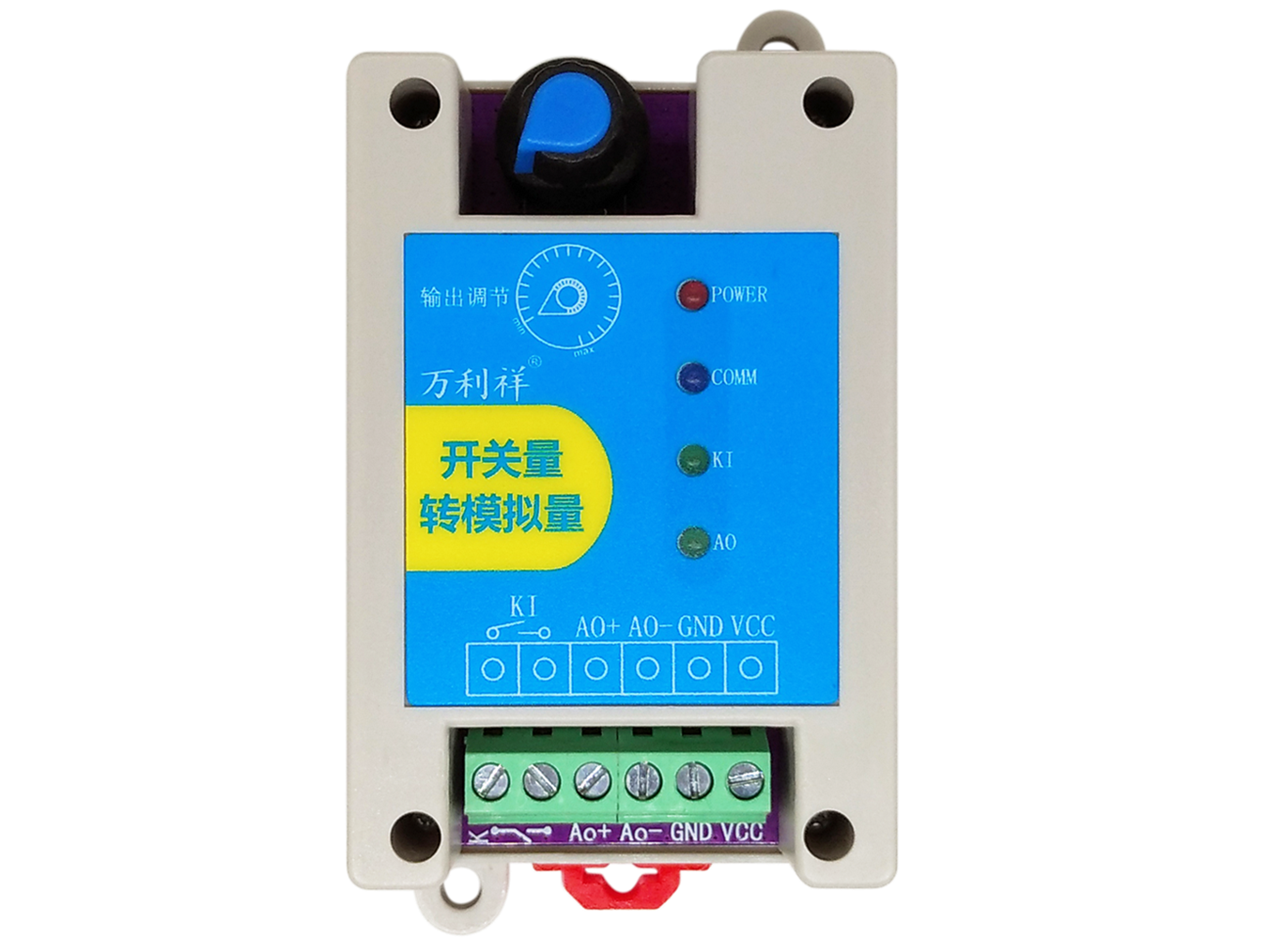

指示灯说明：

供电指示灯：模块接入电源，供电指示灯P常亮，颜色为红色，闪烁或不亮均不正常。

运行指示灯：模块正常工作，运行指示灯COMM间隔1秒闪烁一下，颜色为蓝色。

开关指示灯：开关输入状态为“闭合”时开关指示灯KI常亮，开关输入状态为“断开”时开关指示灯KI常灭，颜色为绿色。

电流指示灯：电流指示灯A0跟随开关指示灯动作，开关输入状态闭合，模拟量输出可调，指示灯常亮，反之常灭，颜色为绿色。

三、使用步骤

（1）模块接入继电器开关；

（2）模块模拟量输出接口连接显示仪表；

（3）模块接入供电电源，上电；

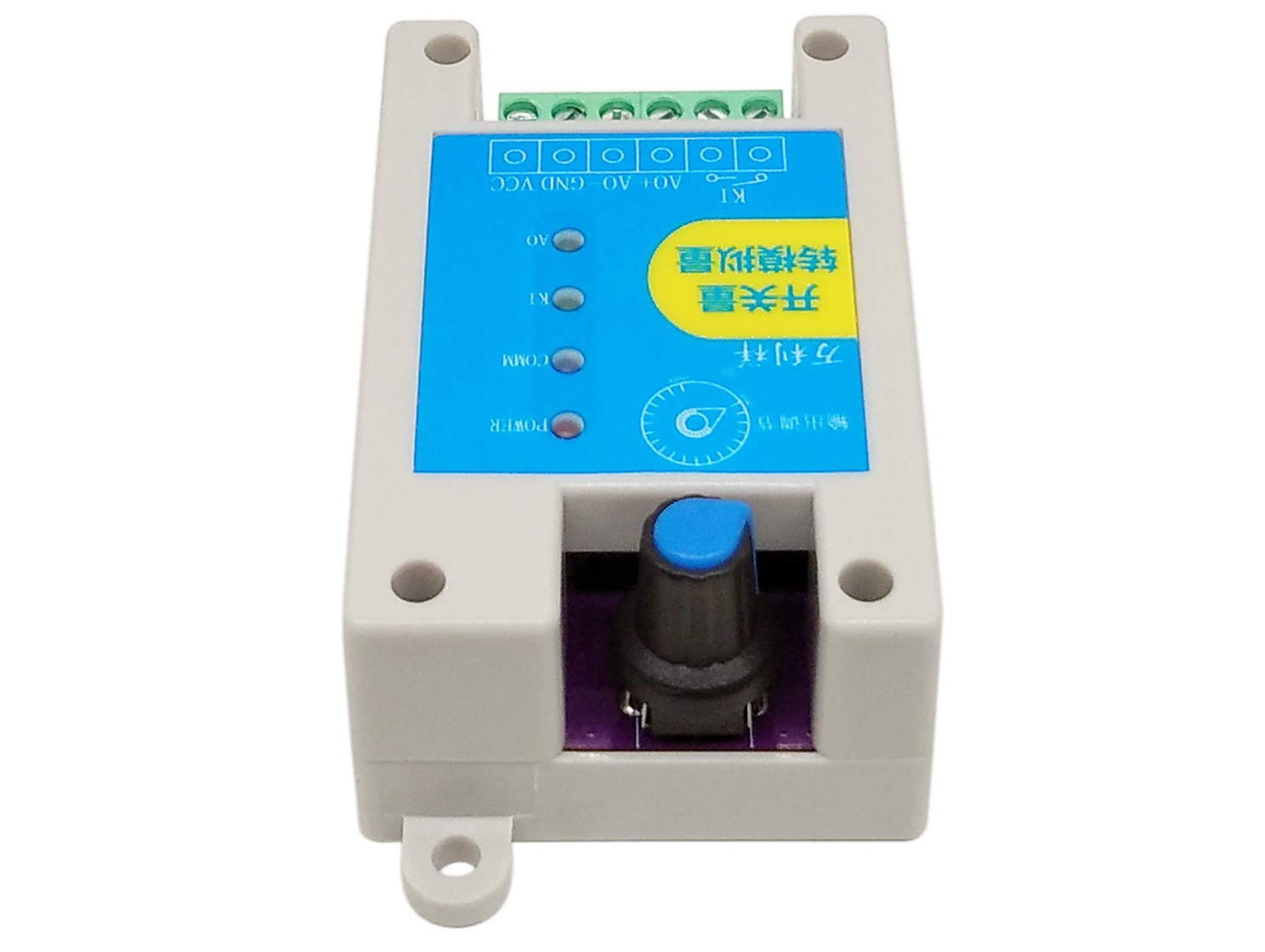

（4）闭合继电器开关，此时模拟量输出特定值，可通过旋转电位器调节输出其它的电流大小；

（5）旋钮调节完毕后，模块模拟量输出接口再连接其它需要控制的设备。
