一、功能说明

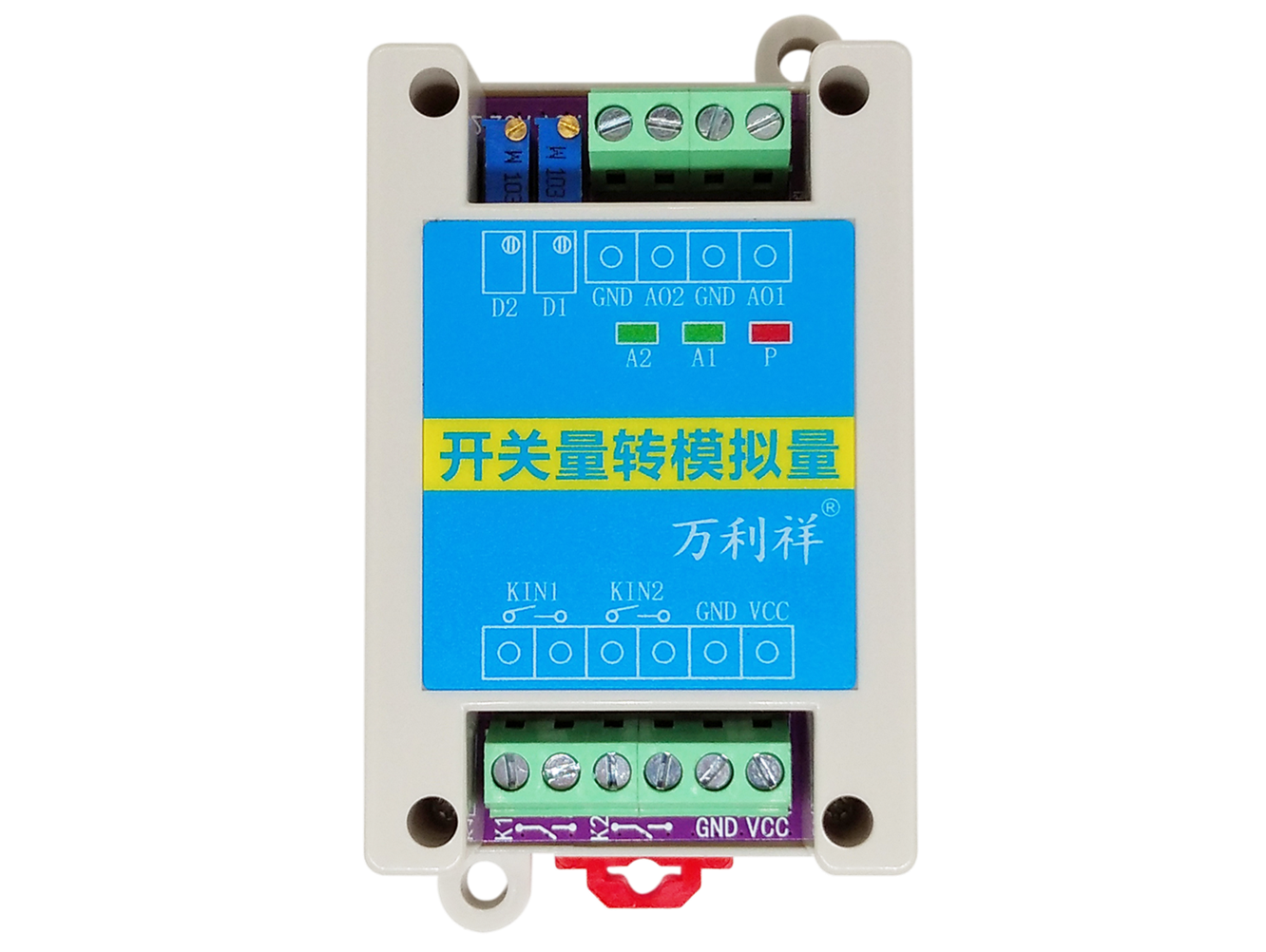

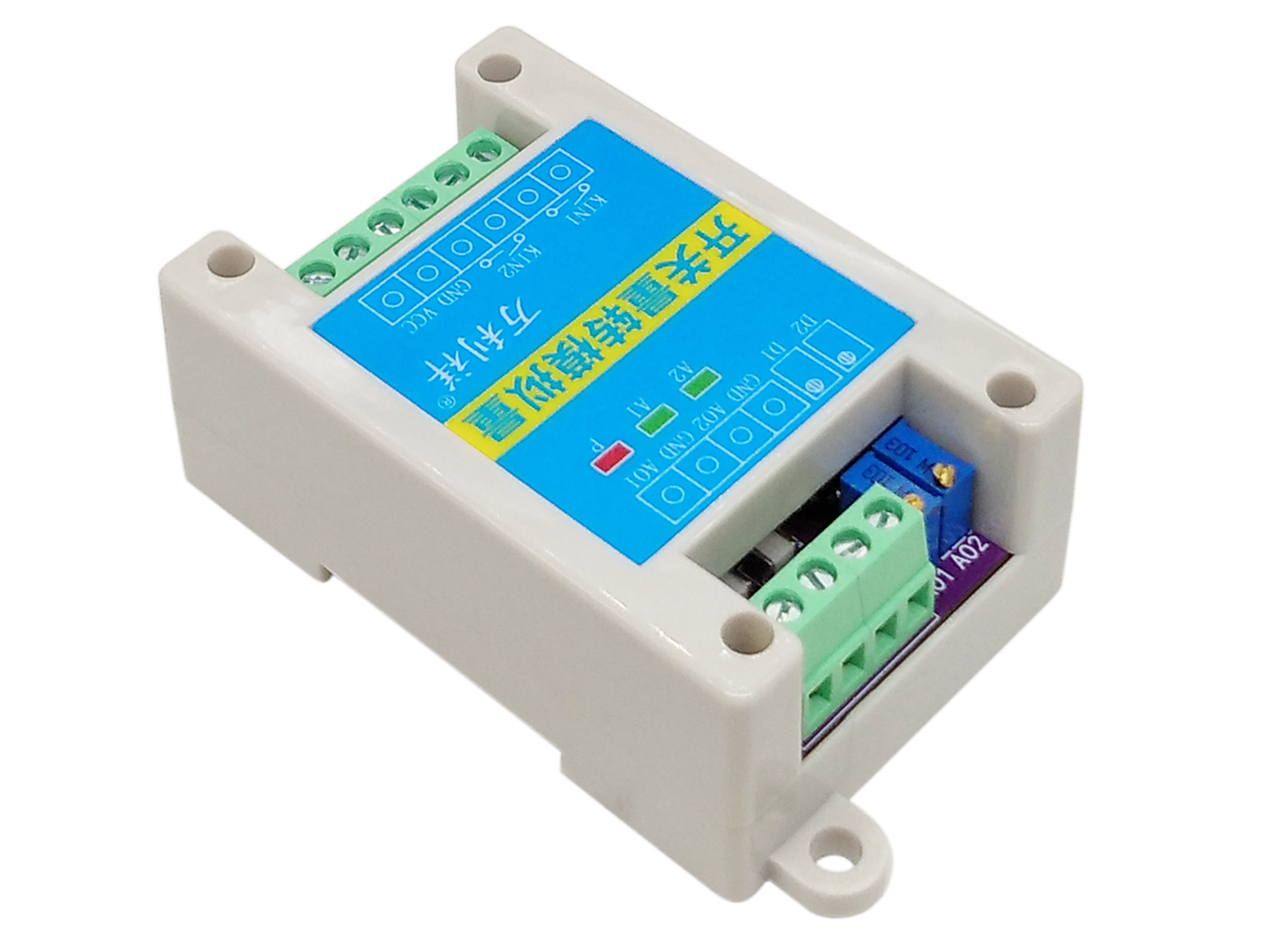

2路开关量转2路模拟量模块实现对2路继电器开关的断开-闭合状态采集，从而转换为对应2路模拟量通道的0-20mA电流输出。

主要功能表现：

（1）KIN1继电器开关断开，模拟量通道AO1输出0mA电流；

（2）KIN1继电器开关闭合，模拟量通道AO1输出10mA电流（默认10mA，具体大小可通过电位器D1自行调节）;

（3）KIN2继电器开关断开，模拟量通道AO2输出0mA电流；

（4）KIN2继电器开关闭合，模拟量通道AO2输出10mA电流（默认10mA，具体大小可通过电位器D2自行调节）。

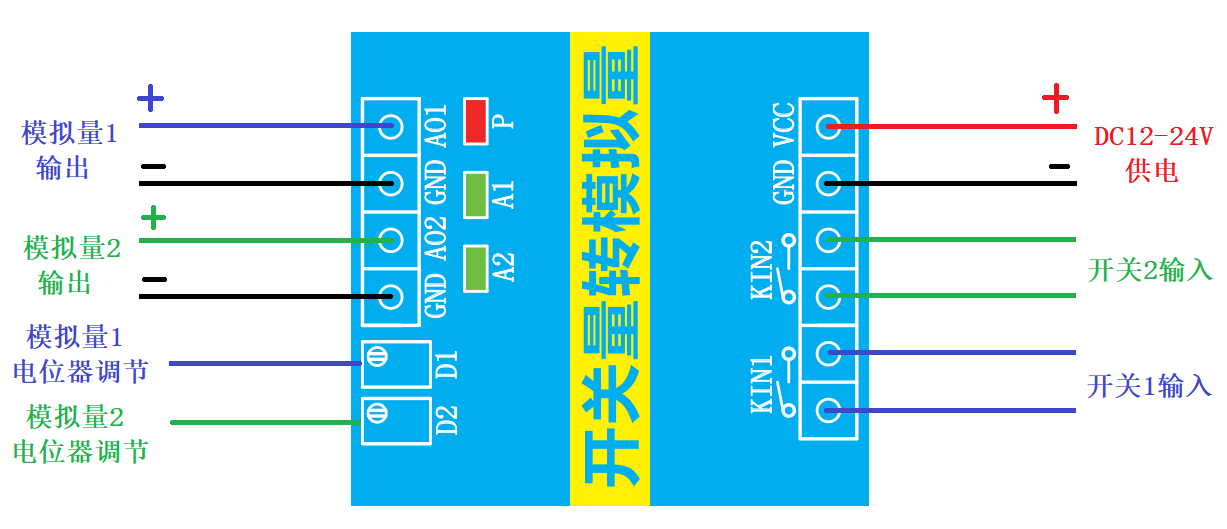

二、模块接线示意图

模块供电范围：DC12V-24V。

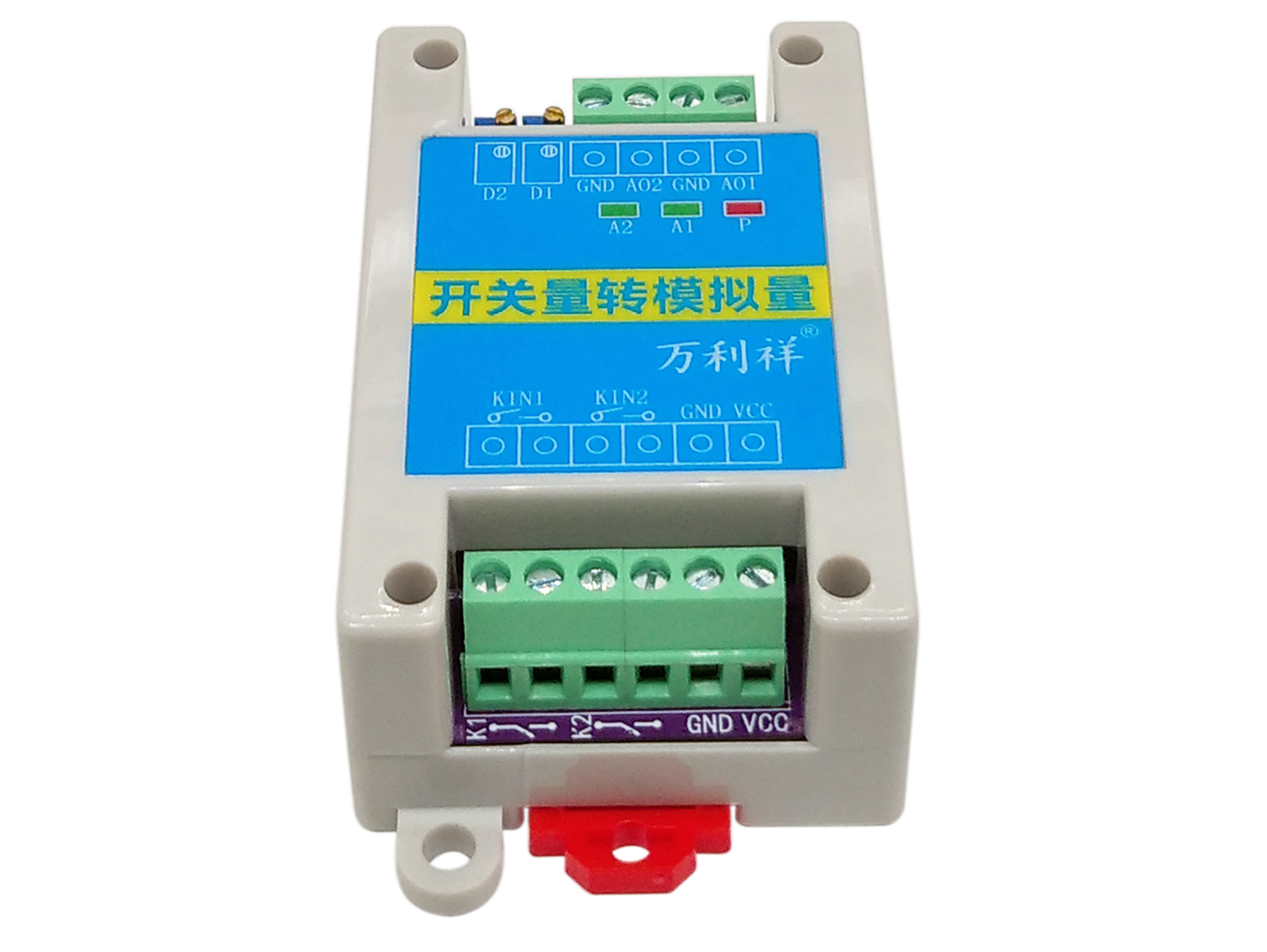

指示灯说明：

供电指示灯：模块接入电源，供电指示灯P常亮，颜色为红色，闪烁或不亮均不正常。

电流、开关指示灯：开关输入状态为“闭合”时对应通道的指示灯A1、A2常亮，开关输入状态为“断开”时对应通道的指示灯A1、A2常灭，颜色为绿色。

三、使用步骤

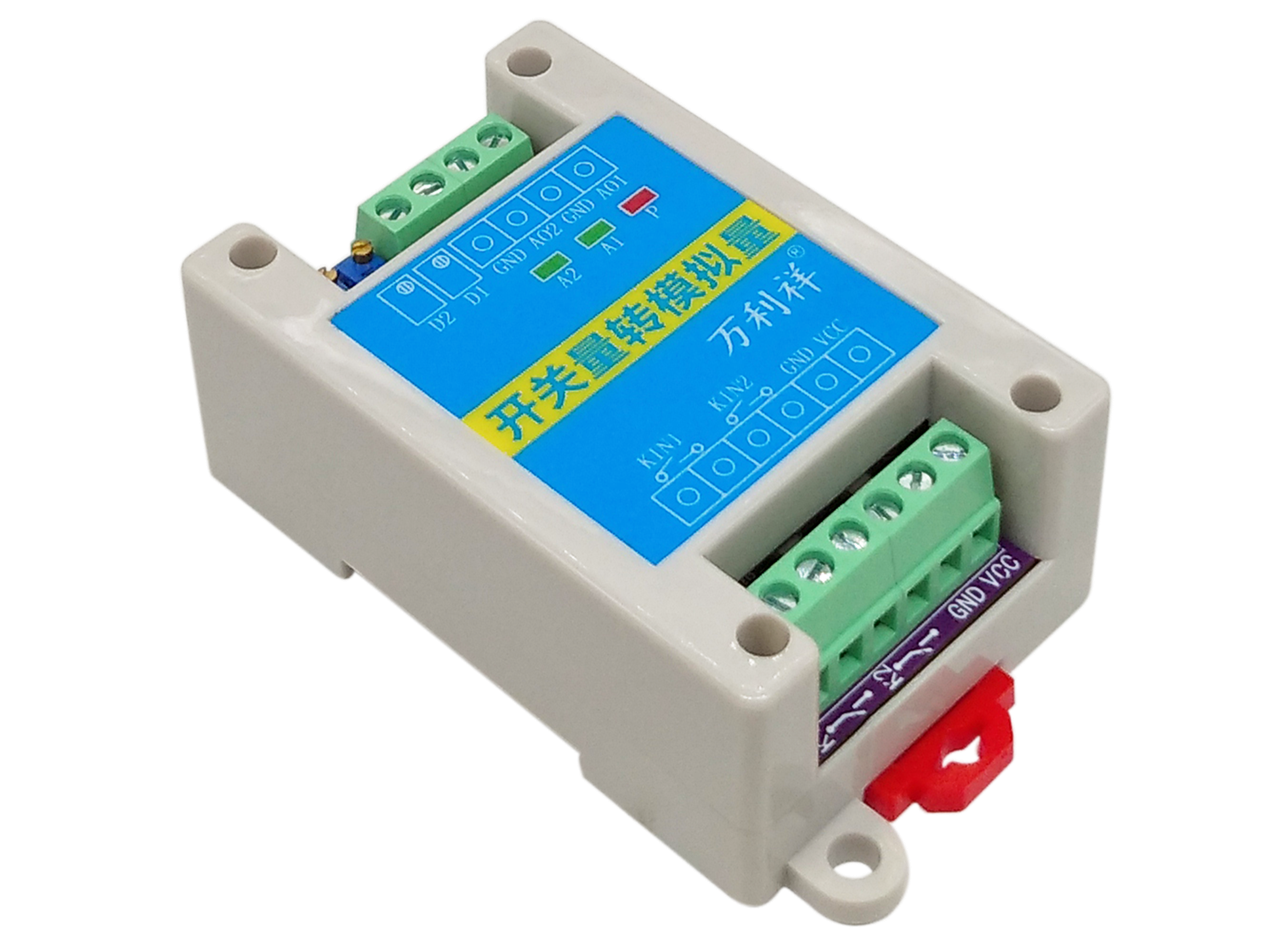

（1）模块分别接入继电器开关；

（2）模块模拟量输出接口分别连接显示仪表；

（3）模块接入供电电源，上电；

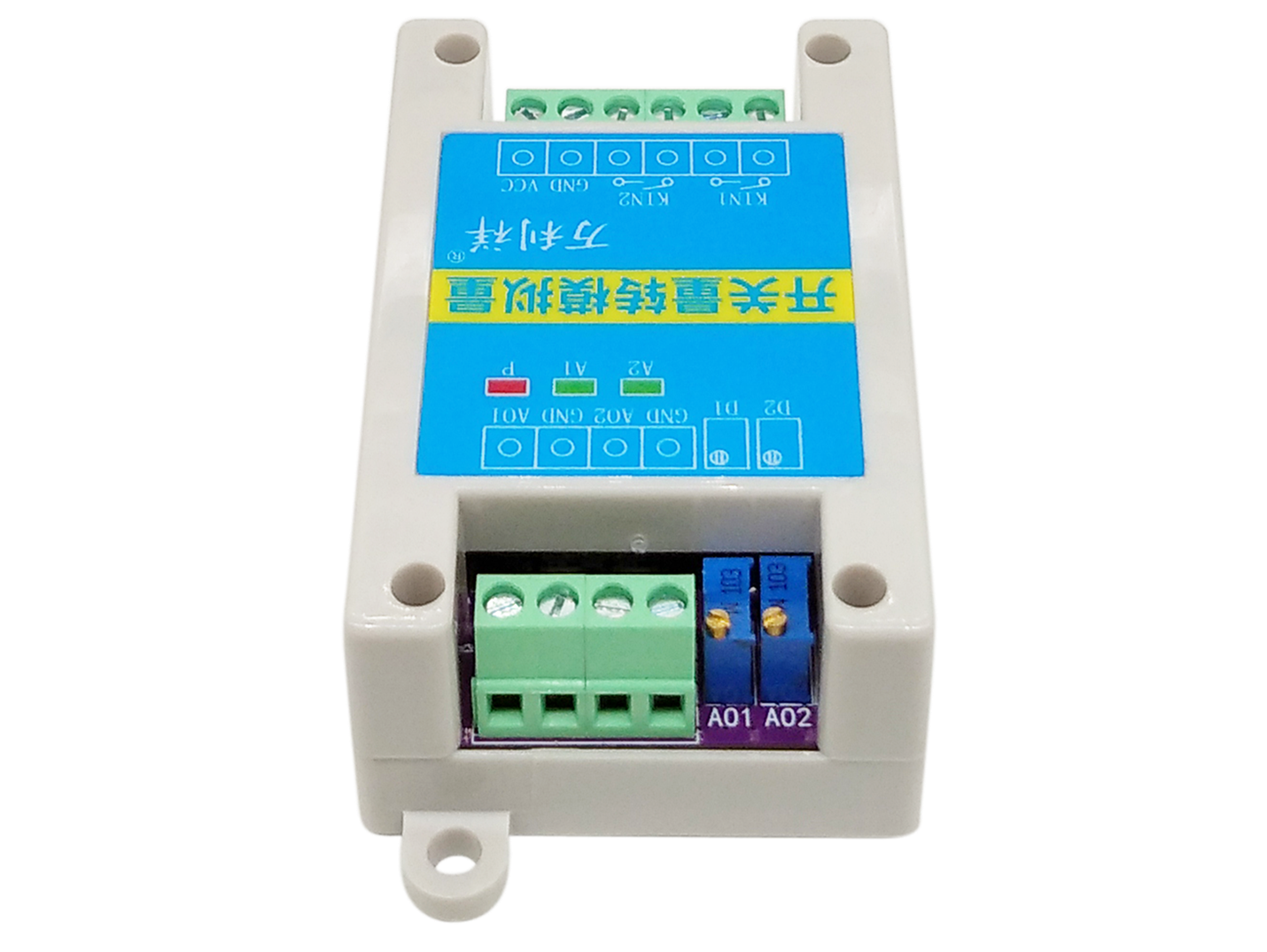

（4）分别闭合继电器开关，此时模拟量输出特定值，可通过调节电位器D1、D2使对应的模拟量通道输出其它的电流大小；

（5）调节完毕后，模块模拟量输出接口再连接其它需要控制的设备。
