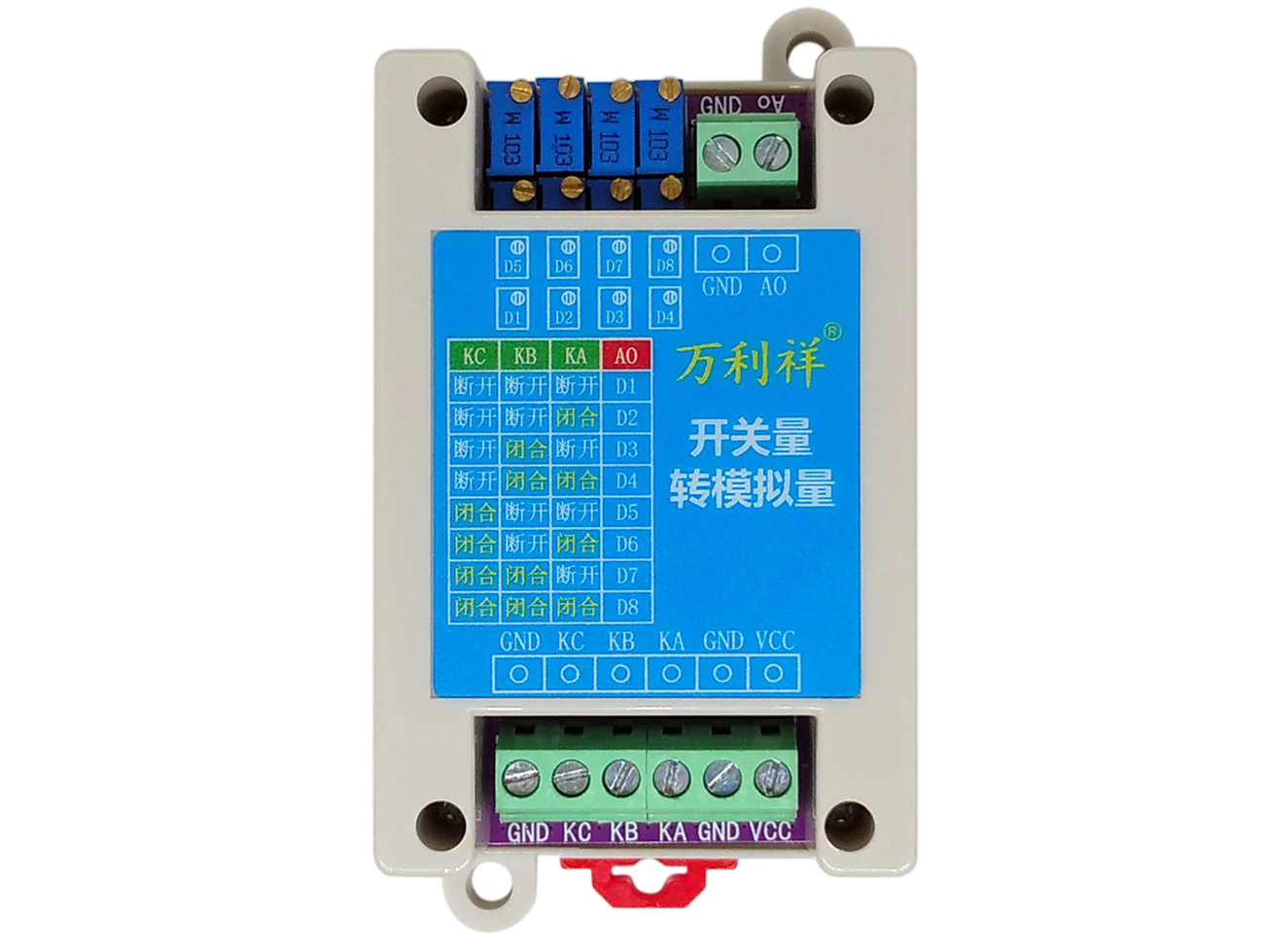

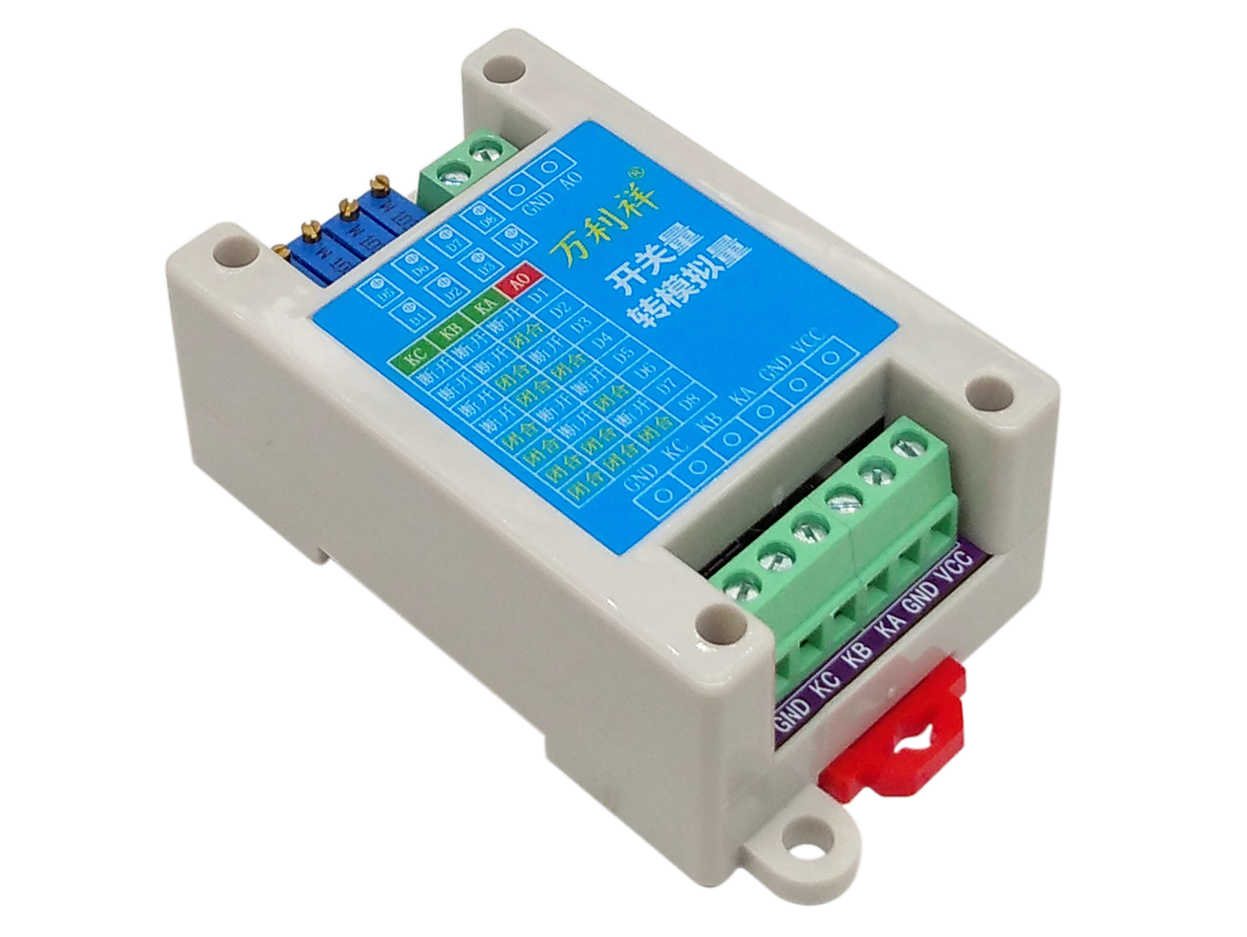

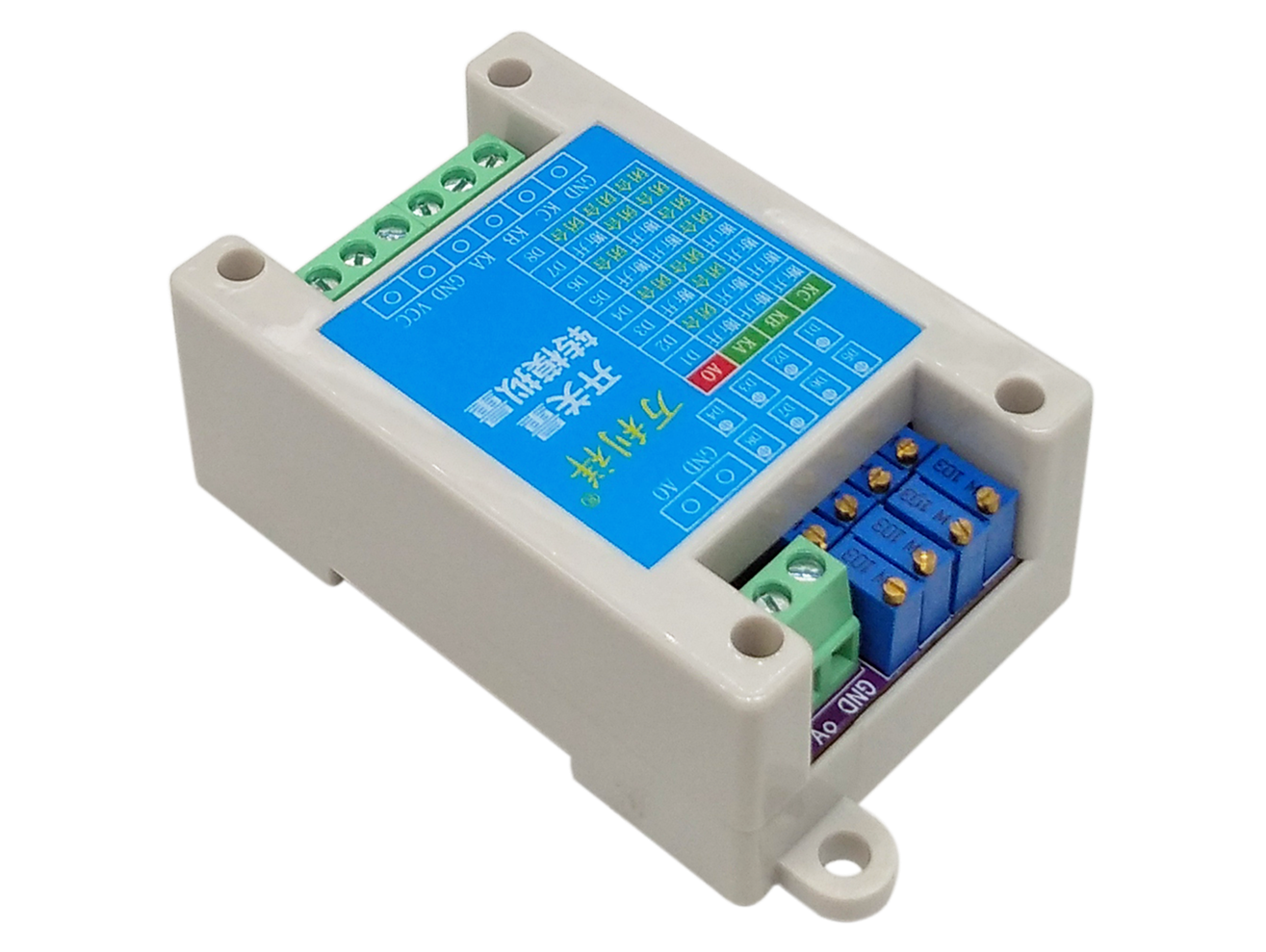

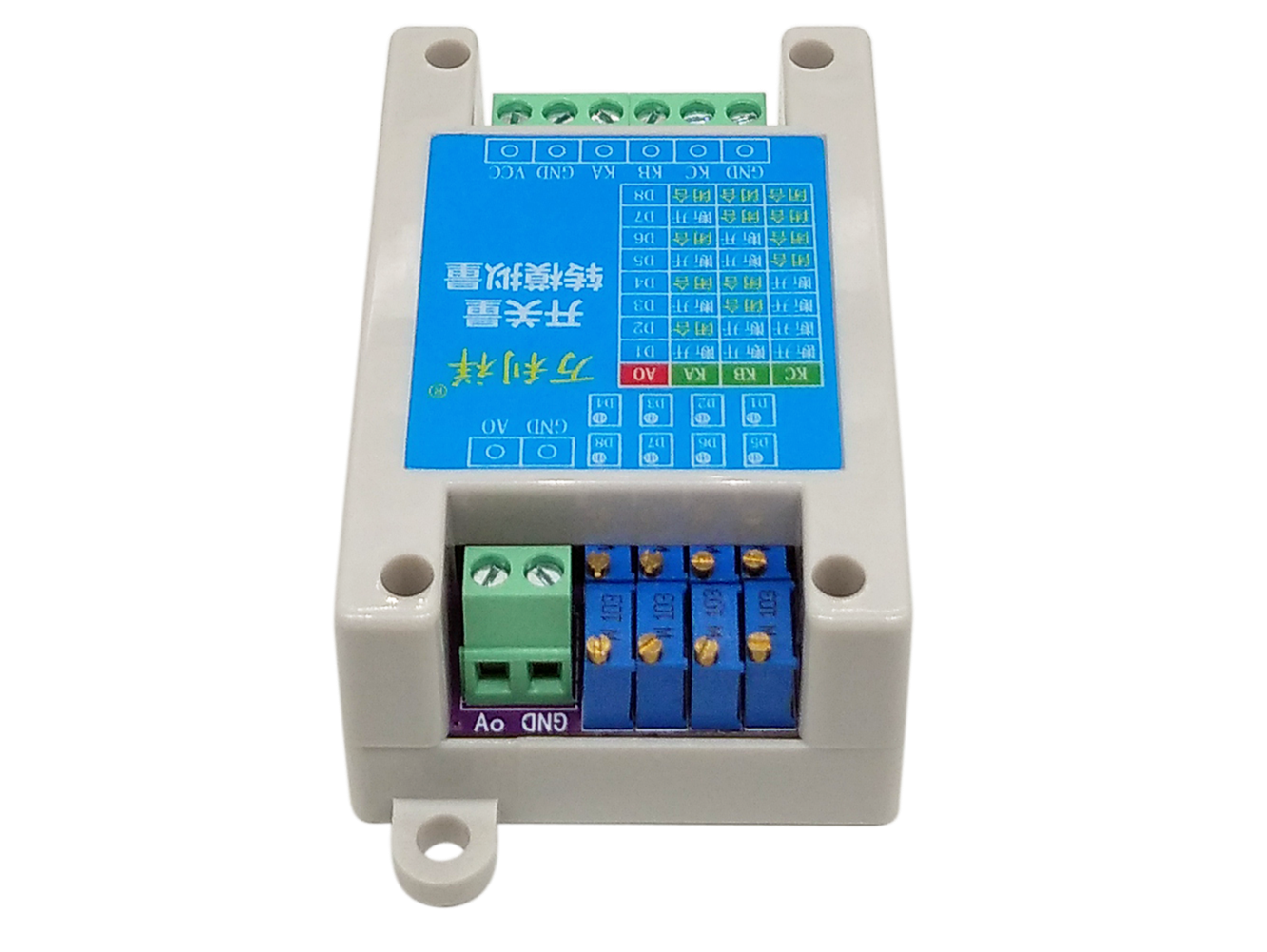

一、功能说明

3路开关量转8段模拟量输出模块通过对3路继电器开关的断开-闭合状态采集，从而转换为对应8段不同的电流输出，8段电流的大小可通过8个电位器调节。

开关对应的逻辑表如下所示：

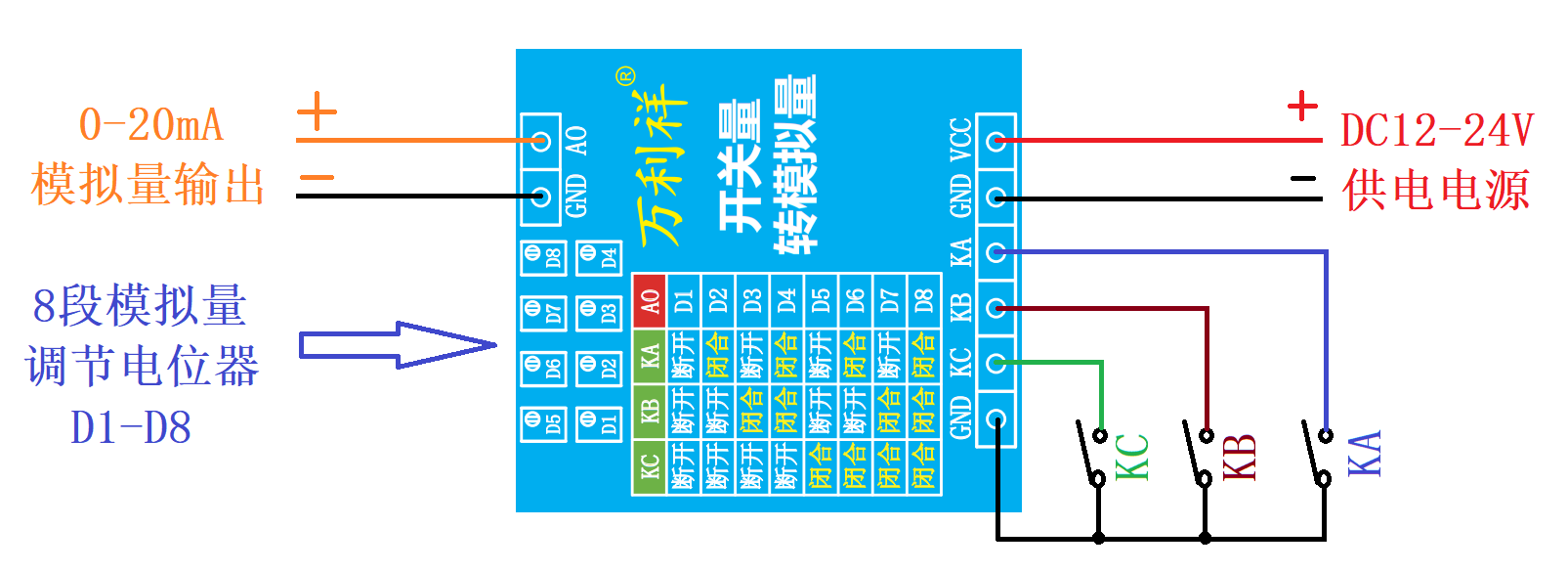

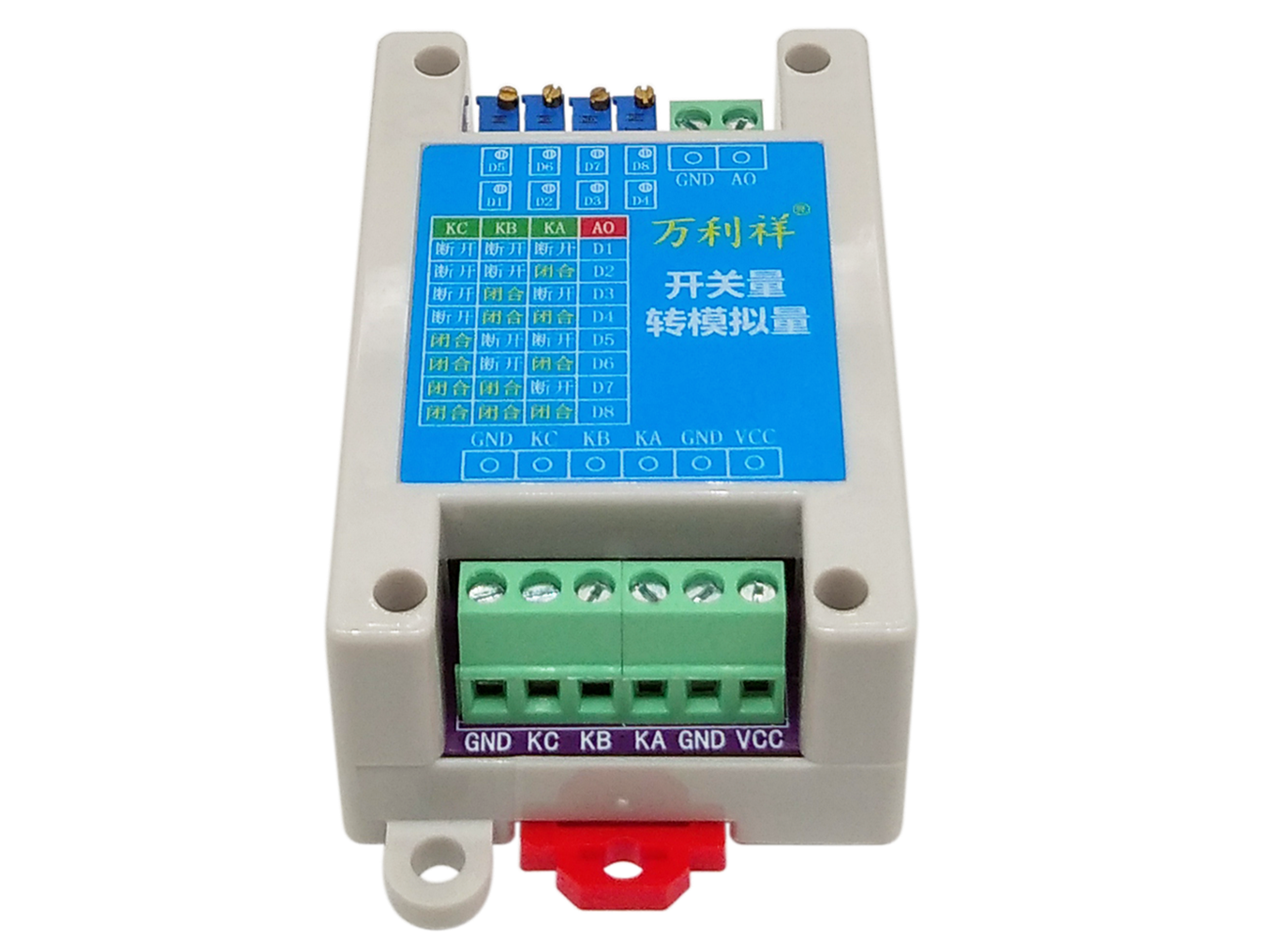

二、模块接线示意图

三、使用步骤

（1）模块接入继电器开关KA、KB、KC；

（2）模块模拟量输出接口连接显示仪表；

（3）模块接入供电电源，上电；

（4）按上面开关对应的逻辑表依次闭合开关KA、KB、KC，按需求调节对应的电位器D1-D8使输出8段独立的电流模拟量；

（5）调节完毕后，模块模拟量输出接口再连接其它需要控制的设备。
